Можливість автоматизації за напрямком струму!

Лічильник електроенергії трансформаторний з модулем ZigBee 3.0

✅ 3-фазний, з трансформаторами 120А

✅ двонаправлений - вимірювання споживання та виробництва електроенергії

✅ ZigBee 3.0 для програм TUYA та Smart Life

✅ Home Assistant - сумісний (через ZigBee2MQTT)

Трансформатор, двонаправлений лічильник електроенергії для дистанційного вимірювання електроенергії по кожній з 3 фаз. Він спілкується через мережу ZigBee 3.0, що дозволяє дистанційно переглядати поточне енергоспоживання за допомогою програм TUYA або Smart Life.

УВАГА! Для цього пристрою потрібен шлюз ZigBee!

Опис продукту

• Трифазний лічильник електроенергії -з модулем ZigBee для TUYA та Smart Додатки для життя , Домашній помічник

• Двонаправлений - вимірює енергію, отриману від електричної мережі та вироблену фотоелектричними панелями

• Трансформатори 120A - вимірювання електричної енергії пристроїв і ланцюгів, що споживають до 120A

• Сигналізації та повідомлення: перед збільшенням напруги, падінням напруги, збільшенням струму, збільшенням потужності вище встановленого рівня, зміною напрямку струму (споживання, виробництва), використанням ліміту споживання енергії, інформація про вихід з ладу однієї з фаз.

• Автоматизація та безпека - створіть автоматизацію, яка вимикатиме пристрої після перевищення встановленого струму, напруги, потужності, ліміту споживання (потрібен додатковий виконавчий пристрій, наприклад реле WiFi ).

• Захист від крадіжки енергії - попередній перегляд у режимі реального часу дозволяє перевіряти поточне споживання для кожної фази

• Бездротовий зв’язок – для цього пристрою потрібен шлюз ZigBee 3.0

• Широка сумісність – програма доступний для пристроїв Android та iOS.

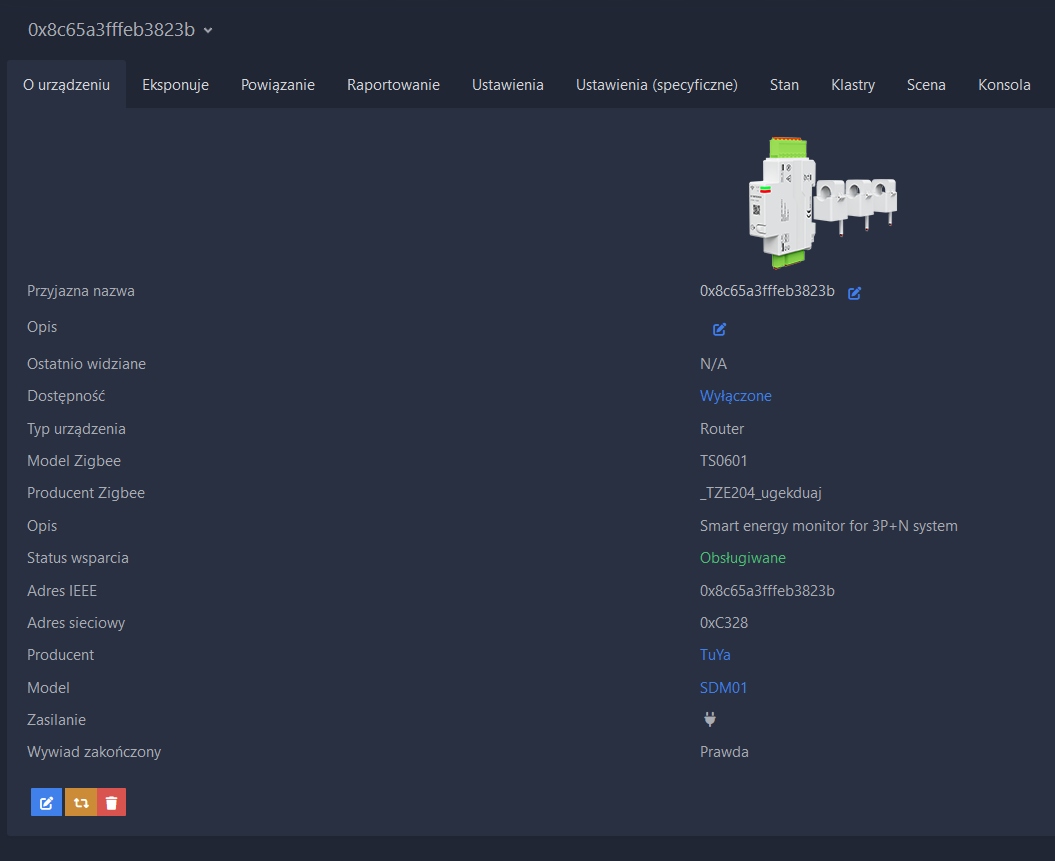

Home Assistant

Глюкометр сумісний із Home Assistant через ZigBee2MQTT

Технічні характеристики

• Напруга живлення: 230 В змінного струму, 50/60 Гц
• Напруга між фазами: 380-415 В змінного струму, 50/60 Гц
• Струм трансформатора: 120A макс.
• Кількість фаз: 3-фазний
• Допуск: +- 1%
• Енергоспоживання пристрою: приблизно 1,5 Вт

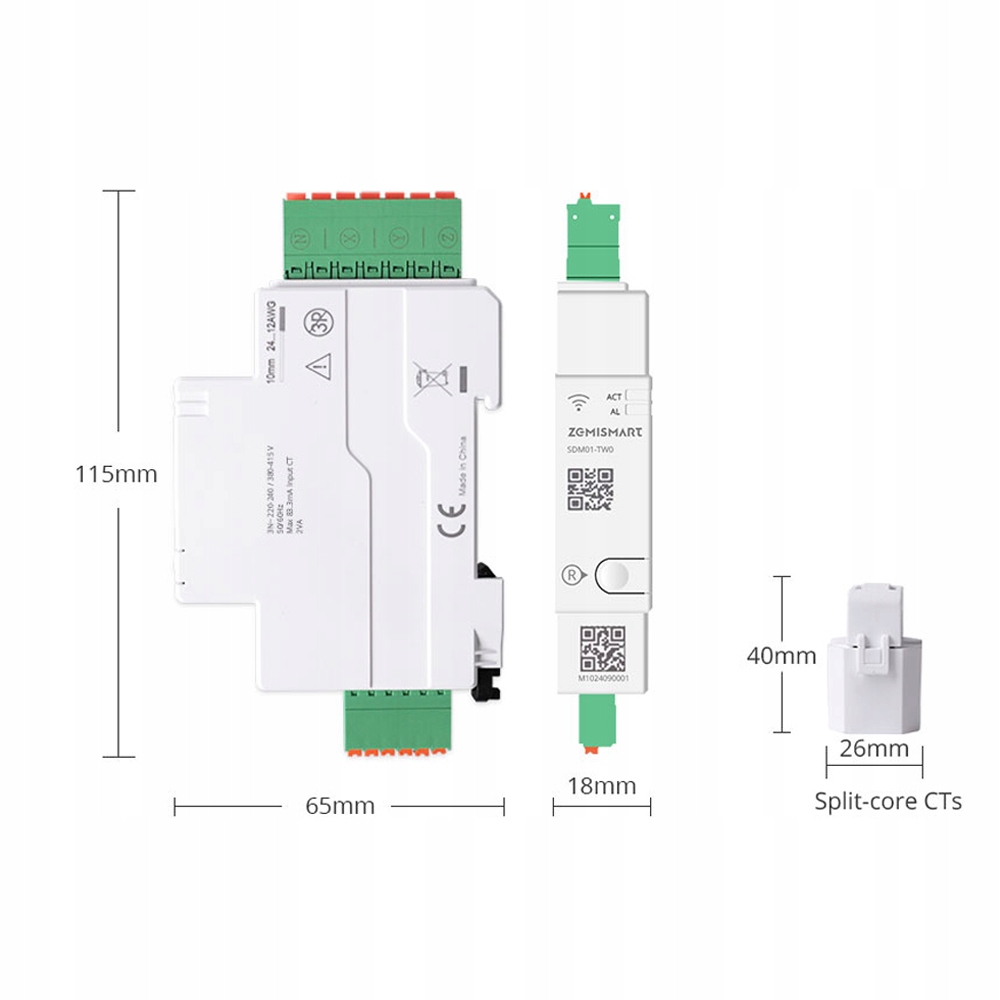

• Розміри модуля: 18мм х 65мм х 115мм
• Робоча температура: -25C - +60C

УВАГА! Для цього пристрою потрібен шлюз ZigBee!

УВАГА! Лічильник повинен працювати в електричній мережі, захищеній вимикачем надструму та захисним пристроєм

Вимірювання

Окреме вимірювання для кожної з 3 фаз:

• вимірювання напруги
• вимірювання струму
• вимірювання потужності

Детальні дані

Окремі миттєві дані для кожної з 3 фаз:

• Поточний
• Потужність
• Напруга

Підсумкові дані для всіх етапів:

• Сума спожитої електроенергії
• Сума виробленої електроенергії (PV)
• Загальне добове споживання
• Щомісячний підсумок
• Річна історія вимірювань
• Графіки споживання енергії

Сигнали

Лічильник може встановлювати сигнали, що інформують про:

• збільшення потужності
• поточне підвищення
• виявлення різниці навантажень між фазами
• підвищення напруги
• падіння напруги
• виявлення втрати фази

Можна встановити частоту звітування лічильника, наприклад, 2 рази кожні 10 секунд.

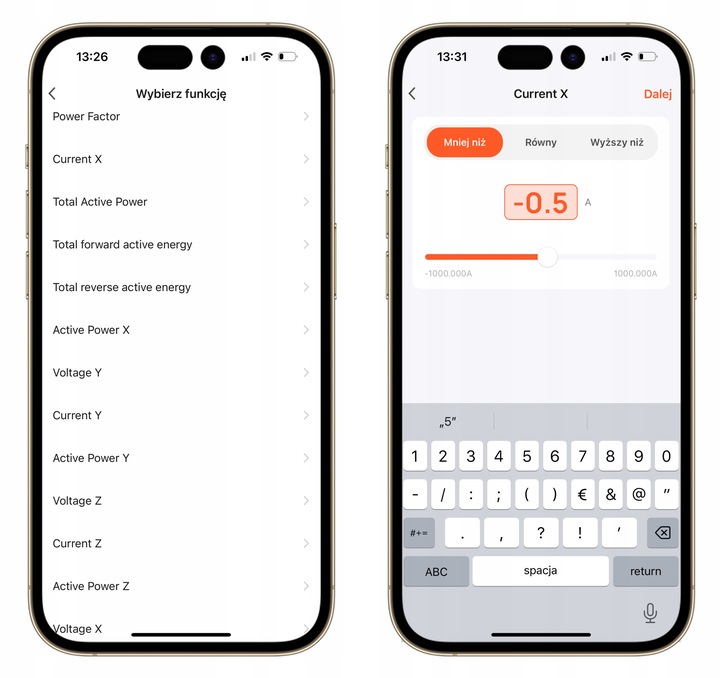

Автоматизація

Лічильник забезпечує автоматизацію на основі напрямку струму.

Автоматизація дозволяє вмикати або вимикати інший виконавчий пристрій, наприклад, реле WiFi або ZigBee для програми TUYA або Smart Life на основі:

• поточний напрямок і значення
• значення напруги
• активна потужність
• загальне споживання енергії з електричної мережі
• загальна електроенергія, вироблена фотоелектричними панелями

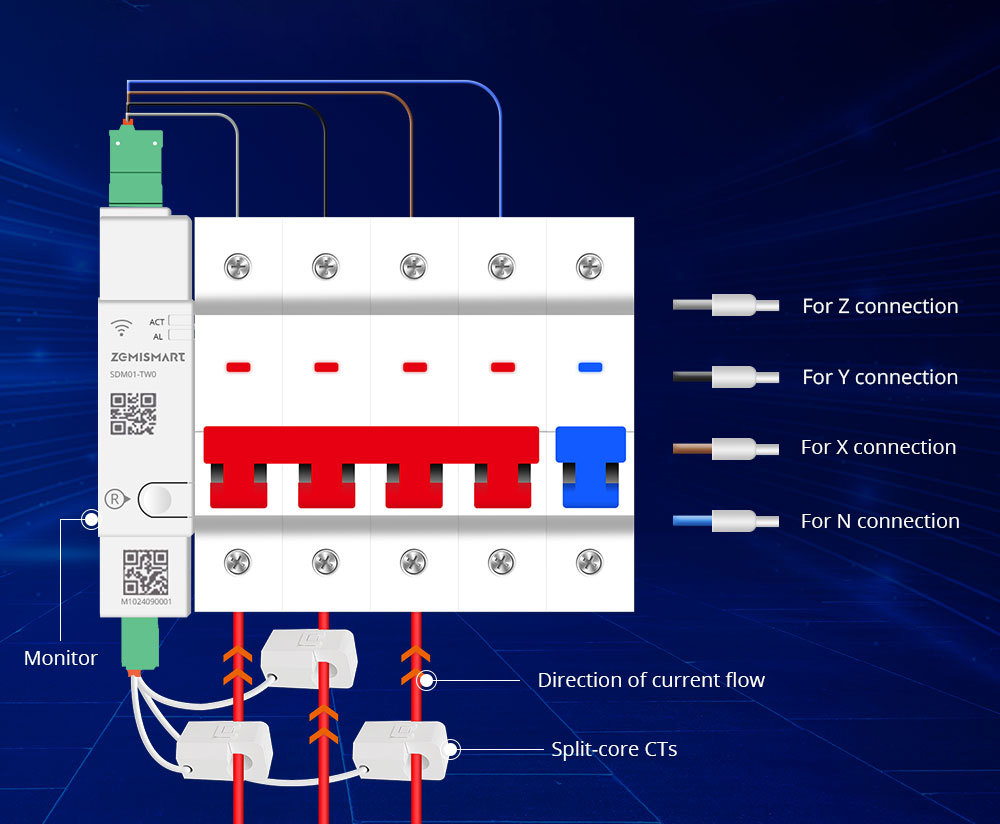

Схема підключення

УВАГА! Під час встановлення переконайтеся, що трансформатор встановлено у відповідному напрямку!

УВАГА! Лічильник повинен працювати в електричній мережі, захищеній вимикачем надструму та захисним пристроєм

Режими роботи

Лічильник може працювати в однофазній і трифазній системі:
