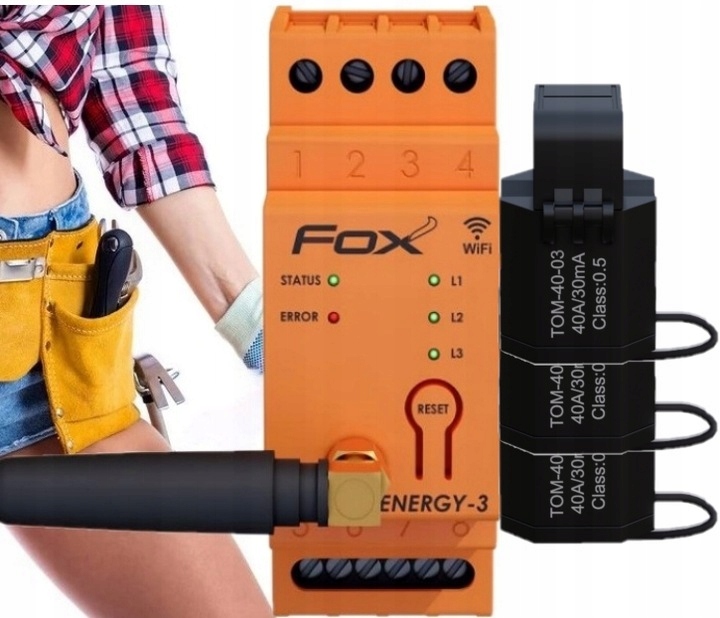

3-ФАЗНИЙ МОНІТОР СПОЖИВАННЯ ЕЛЕКТРИЧНОЇ ЕНЕРГІЇ WI-FI З ВНУТРІШНЬОЮ АНТЕНОЮ ТА ТРАНСФОРМАТОРАМИ 40A

ЗАСТОСУВАННЯ

• Моніторинг споживання енергії в домашніх установках;
• Поточне вимірювання споживаної потужності та значення струму та напруги;
• Використання записаних вимірювань для виявлення перевищення рівнів напруги або споживання електроенергії;
• Контроль виробництва енергії фотоелектричними установками;
• Вимірювання теплових насосів

ТЕХНІЧНІ ДАНІ

• Напруга живлення: 3 × 230/400 В змінного струму (-25%÷15%)
• Частота: 50÷60 Гц
• Монтаж: 3-фазний, 4-провідний
• Точність вимірювача: 1%
• Точність - вимірювальні трансформатори: 0,5%
• Трансформатори - первинний струм: 40 А
• Трансформатори - вторинний струм: 30 мА
• Трансформатори - діаметр кабелю: ≤10 мм
• Константа лічильника: 1000 імп/кВт-год
• Вологість (без конденсації): ≤ 90%
• Радіочастота: 2,4 ГГц
• Передача: WI-FI
• Потужність радіо (IEEE 802.11n): ≤ 20 дБм
• Чутливість приймача: -98 дБм
• Підключення: гвинтові клеми 2,5 мм² (жильні); 4,0 мм² гвинтові клеми (дрот)
• Момент затягування: 0,5 Нм
• Енергоспоживання: ≤ 2 Вт
• Робоча температура: -20÷50°C
• Розміри: 2 модулі (35 мм)
• Монтаж: на рейку 35 мм
• Рівень захисту: IP20

• ENERGY 3дозволяє реєструвати споживання електроенергії та контролювати важливі параметри мережі - напругу, струм, потужність, енергоспоживання. Доступ до даних можливий безпосередньо з програми або через веб-браузер.

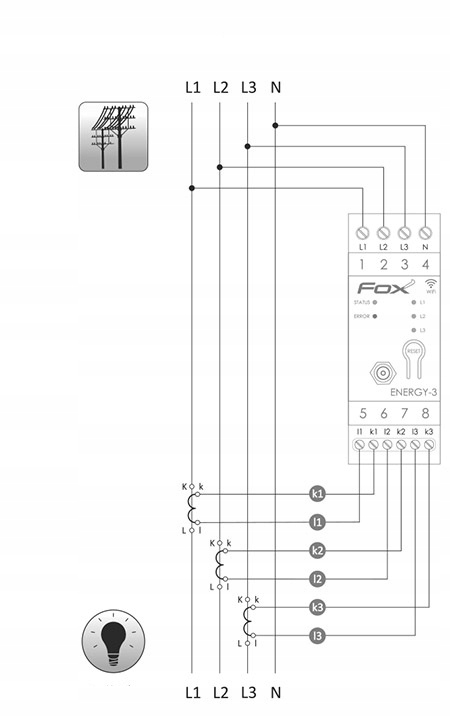

СХЕМА ПІДКЛЮЧЕННЯ

МОНТАЖ ВИМІРЮВАЛЬНИХ ТРАНСФОРМАТОРІВ

• Мініатюрні трансформатори струму, що відкриваються, входять до складу пристрою.
• Щоб під’єднати їх до вимірюваних провідників, не потрібно втручатися в провідники струму, однак слід звернути особливу увагу на те, як провідник проходить через трансформатор і підключення вторинної сторони трансформатора до пристрою. .
• Правильний метод встановлення показано на малюнку нижче:

K - ЧОРНИЙ

L - БІЛИЙ

ВАШ РОЗУМНИЙ ДІМ

• Системи автоматизації будівель, доступні на ринку, зазвичай дуже складні, закриті та дорогі.
• У багатьох випадках вони вимагають встановлення вже на етапі будівництва об'єкта.

НАЛАШТУВАННЯ ТЕЛЕФОНУ ЗА МОНІТОРОМ СПОЖИВАННЯ ЕНЕРГІЇ

Для початкового налаштування модуля Fox необхідно завантажити та запустити безкоштовний додаток Fox, доступний для мобільних пристроїв, що працюють із системою:

• Android, версія 6.0 або новіша
• iOS, версія 12 або новіша

НАБІР ВКЛЮЧАЄ

• Монітор електрики Wi-MEF-3
• 3 трансформатори струмупотужністю 40А
• Мала антена SMA для використання в комутаторах
• Інструкції з експлуатації та введення в експлуатаціюпольською мовою

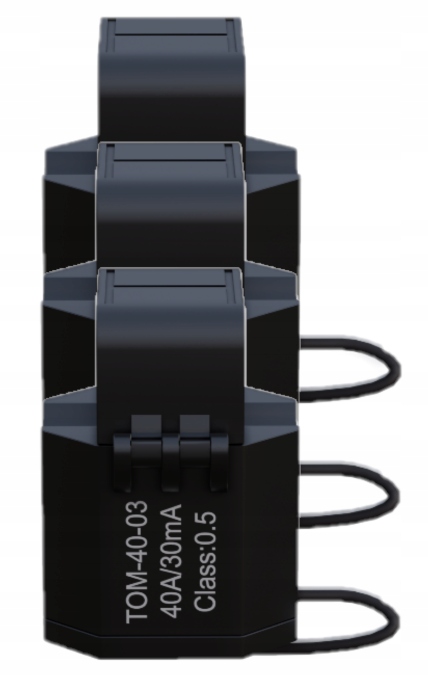

3 ТРАНСФОРМАТОРА СТРУМУ ПОТУЖНІСТЮ 40А
