Лічильник імпульсів CN8F-RC60 для автоматики 24В для енкодера
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 13
Заказывая «Лічильник імпульсів CN8F-RC60 для автоматики 24В для енкодера» данное изделие из «Модули и соединители полупровода.» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Лічильник імпульсів CN8F-RC60
105
- Режими роботи (ВХОДИ ЛІЧИЛЬНИКА):
- U (вгору):
1. INB: «L» та INA: «наростаючий фронт», тоді обчислюється імпульс
2. INB: 'H', забороняє вхід INA
підраховувати імпульси- D (Вниз):
режим, аналогічний режиму U(Up). За винятком того, що імпульси віднімаються від заданого значення до «0»
- Ud-a (вгору/вниз-A):
1. INB: «L» та INA: «наростаючий фронт», тоді імпульс додається до суми
2. INB: «H» та INA: «наростаючий фронт», тоді пульс віднімається із суми
- Ud-b (вгору/вниз-B):
1. INA: «наростаючий фронт», тоді імпульс додається до суми
2. INB: «наростаючий фронт», тоді імпульс віднімається із суми
- Ud-c (режим кодера):
Сигнали додаються або віднімаються від суми на основі фазового зсуву між двома вхідними сигналами INA та INB.
Для прямого використання з інкрементними кодерами
Потужність DC 24 В +/- 10% Область 1 - 999999 Дисплей PV (поточний статус): 6 цифр, висота літери 9,2 мм, червоний
SV (налаштований стан): 6 цифр, висота цифри 7,0 мм, зелений
Релейні виходи Контактна навантажувальна здатність AC 250 V, 3A; Реле OUT1 - NO/NC, OUT2 - NO/NC, BA.O - NO/NC Життя Механічні: 10^6 операцій – мінімум.
Електричний: 10^4 операції – мінімум
Макс. швидкість підрахунку 1 Гц, 30 Гц, 1 КГц, 5 КГц, 10 кГц Вхідна напруга Високий (логічна 1): 4,5–30 В постійного струму
Низький (логічний 0): 0–2,0 В постійного струму
Сигнали керування >= 5 мс INA, INB, INHIBIT, RESET, BATCH RESET Методи скидання живлення вимкнене, зовнішнє (RESET), ручне Контроль PNP або NPN Зовнішнє живлення DC 12 В/100 мА (макс.) - лише для використання датчика Монтажний отвір 45х95 мм Вага ~130 г Робоча температура -10~55°C Допустима вологість 35~85 RH

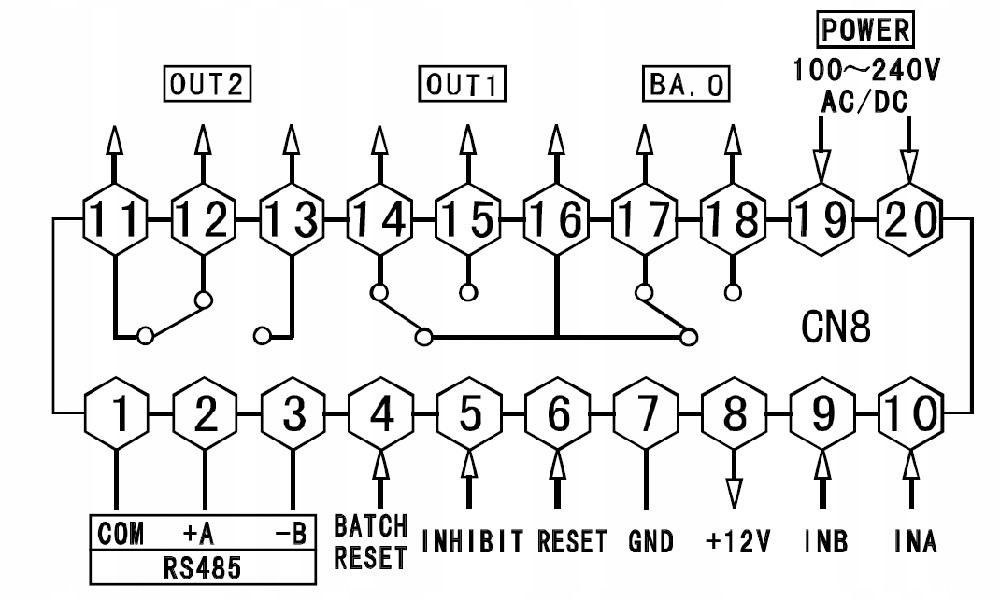

Позначення:
- INA – перший вхід підрахованих імпульсів
- INB – другий вхід підрахованих імпульсів
- Скидання пакетів – скидання лічильника пакетів
- Скинути – скинути лічильник
- PV- поточне показання лічильника
- SV- встановлене значення лічильника
Завантажте посібник
З'єднання CN8 + 720-імпульсний кодер 24 В
З'єднання CN8 + 600-імпульсний кодер 24 В
З'єднання CN8 + 400-імпульсний кодер 24 В
З'єднання CN8 + 360-імпульсний кодер 24 В
З'єднання CN8 + 120-імпульсний кодер 24 В
З'єднання CN8 + 100-імпульсний кодер 24 В
Технічні дані:
- довжина: 15
- ширина: 8
- висота: 11
