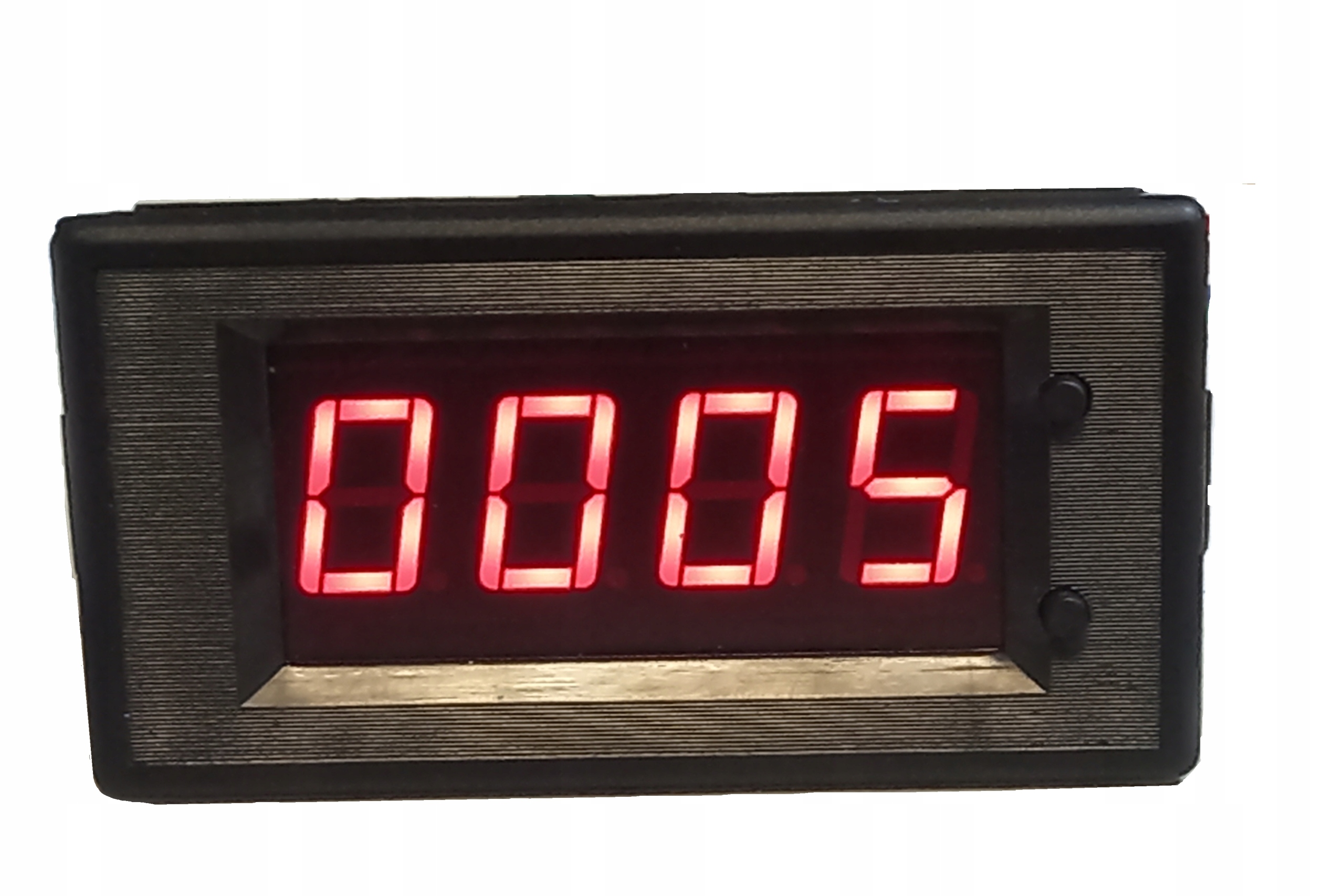

Предметом продажу є програмований лічильник імпульсів з опцією віднімання.

Вхід сигналу - імпульси NPN, тобто, замикаючи вхід IN1 на землю, ми додаємо імпульси, а вхід IN2 - віднімаємо імпульсів

Вхідна частота не може перевищувати 45 імпульсів/с

Пристрій у комплекті з’єднувальними кабелями

Принцип роботи та програмування лічильника

На передній панелі є дві кнопки. Верхня кнопка скидає показання, нижня кнопка використовується для програмування лічильника.

Для встановлення максимального значення пульсу натисніть нижню кнопку. Перший блок дисплея почне блимати. За допомогою верхньої кнопки встановіть потрібний параметр, а потім натисніть нижню кнопку, щоб перейти до наступного блоку відображення. Повторюємо операцію чотири рази (для кожної панелі). Потім буде відображено параметр, що визначає тривалість будильника. Після досягнення попередньо встановленого значення увімкнеться зумер, який звуковим сигналом сповістить про перевищення встановленого значення. Зумер можна налаштувати на активацію будь-якої кількості до встановленого значення.

Наприклад, якщо ми встановимо граничне значення на 40 імпульсів, а значення тривоги на 39, звуковий сигнал буде активовано, коли буде 39 імпульсів досягнуто

Після звукового сигналу вихід OC стане активним. Цей вихід можна використовувати для підключення, наприклад, реле за технологією OC "відкритий колектор"

Тривалість тривоги приблизно три секунди - це не можна змінити

УВАГА !! !!!!

Коли встановлене значення перевищено, лунає переривчастий звуковий сигнал, але підрахунок пульсу все ще активний

Сигнал тривоги повторюється циклічно (кілька налаштувань, наприклад, для 40, будильник повториться після 80, 120, 160, 200 імпульсів тощо.)
