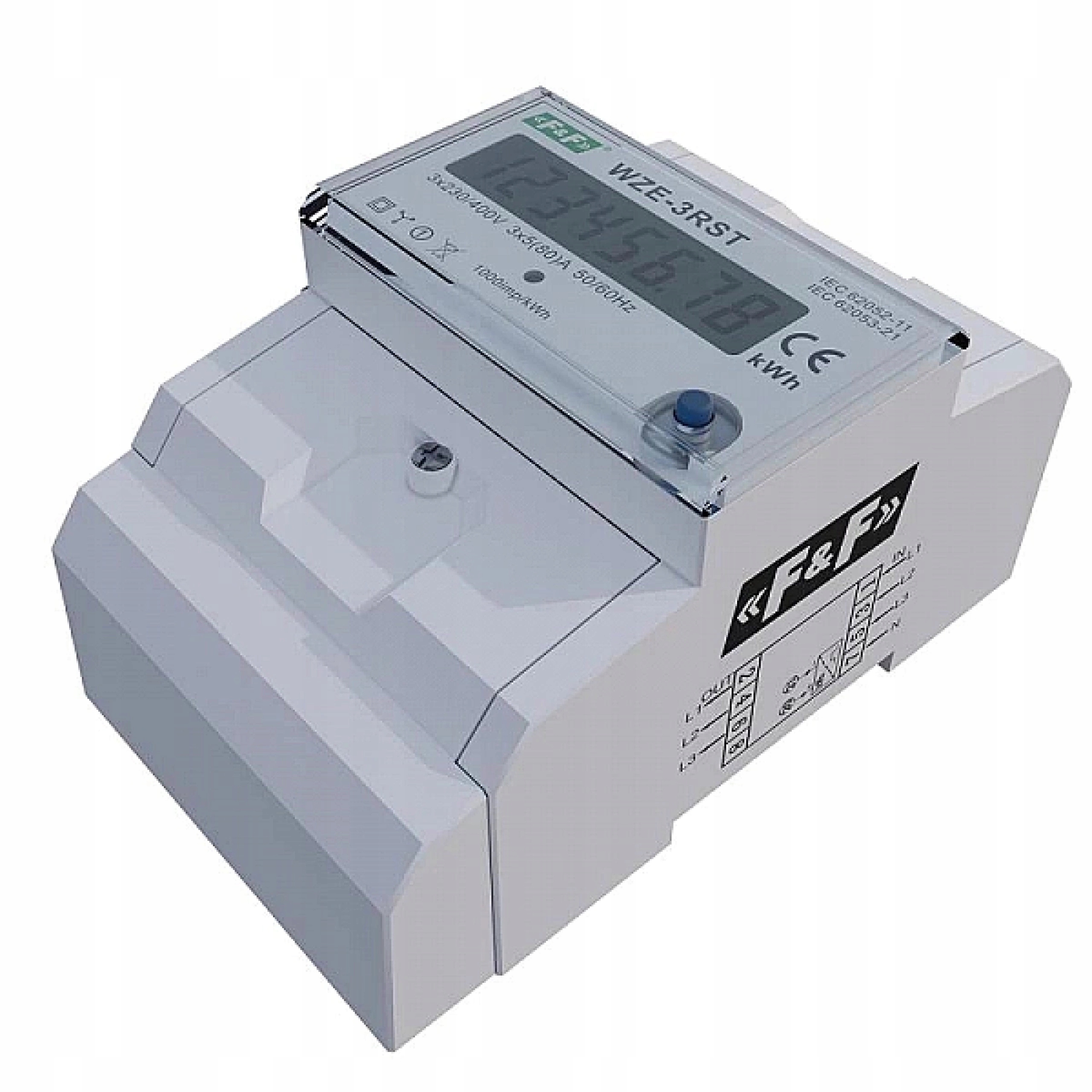

Лічильник електроенергії трифазний

• F&F WZE-3 RST

ХАРАКТЕРИСТИКИ ПРОДУКТУ

• Трифазний лічильник споживання електроенергіїз двома пунктами споживання електроенергії на рідкокристалічному дисплеї.
• Можливість скинути показання лічильника допоміжно
• Встановлення на DIN-рейку TH35
• Лічильник сертифіковано відповідно до MID.
• Виміряно значення: Спожита активна енергія [кВт·год]

Набір складається з

• 1 шт. Трифазний лічильник електроенергії WZE-3-RST
• Посібник користувачапольською мовою

ТЕХНІЧНІ ДАНІ

• Тип: трифазний
• Установка: 3-фазний, 4-провідний li>
• Протокол зв'язку: немає
• Опорна напруга: 3×230/400 В
• Поточна база: 3×5 A
• Максимальна сила струму: 3×80 A
• Мінімальна виміряна сила струму: 0,02 A< /li>
• Вимірювання напруги - діапазон вимірювання: 160÷265 В
• Точність вимірювання відповідно до IEC62052-11, IEC62053-21: клас 1
• Власне споживання лічильника: 8 ВА; 0,4 Вт
• Діапазон показань лічильника: 0÷999999,99 кВт·год
• Константа лічильника: 1000 імп/кВт·год< /li>
• Індикація зчитування: червоний світлодіод
• Імпульсний вихід SO+ SO-: відкритий колектор
• SO+ SO- напруга підключення: макс. 27 В постійного струму
• SO+ SO- підключення струму: 20 мА li>
• Час імпульсу SO+ SO-: 35 мс
• З'єднання: гвинтові клеми 16 мм2
• Робоча температура: -20÷50°C
• Розміри: 4,5 модуля (75 мм)
• Встановлення: на Рейка 35 мм
• Рівень захисту: (всередині приміщень) IP51

РОБОТА

• Індикатор WZE-3 RST — це індикатор споживання енергії в 3-фазній 4-провідній системі, оснащеній додатковим лічильником енергії, який можна скинути.
• Спеціальна електронна система під впливом поточного струму та прикладеної напруги в кожній фазі генерує імпульси в кількості, пропорційній електричній енергії, спожитій у цій фазі.
• Сума імпульси від трьох фаз, сигналізовані миготливим світлодіодом, перетворюються в енергію, спожиту всією трифазною системою, а її значення відображається сегментним рідкокристалічним дисплеєм.
• Цифри після коми позначають соті долі кВт-год (0,01 кВт-год = 10 Вт-год).
• Індикатор оснащено 1-рядковим РК-дисплеєм, що дозволяє відображати загальне споживання енергії або споживання енергії з моменту останнього скидання лічильника.
• Значення лічильника, який можна скинути, позначається на індикаторі відображенням знака [r] у першому сегменті дисплей.
• Щоб переключитися між відображенням лічильника загальної енергії, який можна скинути, і лічильника загальної енергіїкоротко натисніть кнопку, розташовану на фасаді.
• Щоб повернутися до лічильника загальної енергії, знову коротко натиснути кнопку фасад.

СКИНУТИ ДОПОМІЖНИЙ ЛІЧИЛЬНИК

• Пристрій обладнано допоміжним лічильником енергії, який можна скинути.
• Для очищення значення лічильника , перейдіть до стирання показань лічильника, потім натисніть і утримуйте кнопку на передній панелі пристрою приблизно 5 секунд.
• Це поверне лічильник допоміжний для встановлення початкового значення (0000000,0)без зміни сумарних показань лічильника
