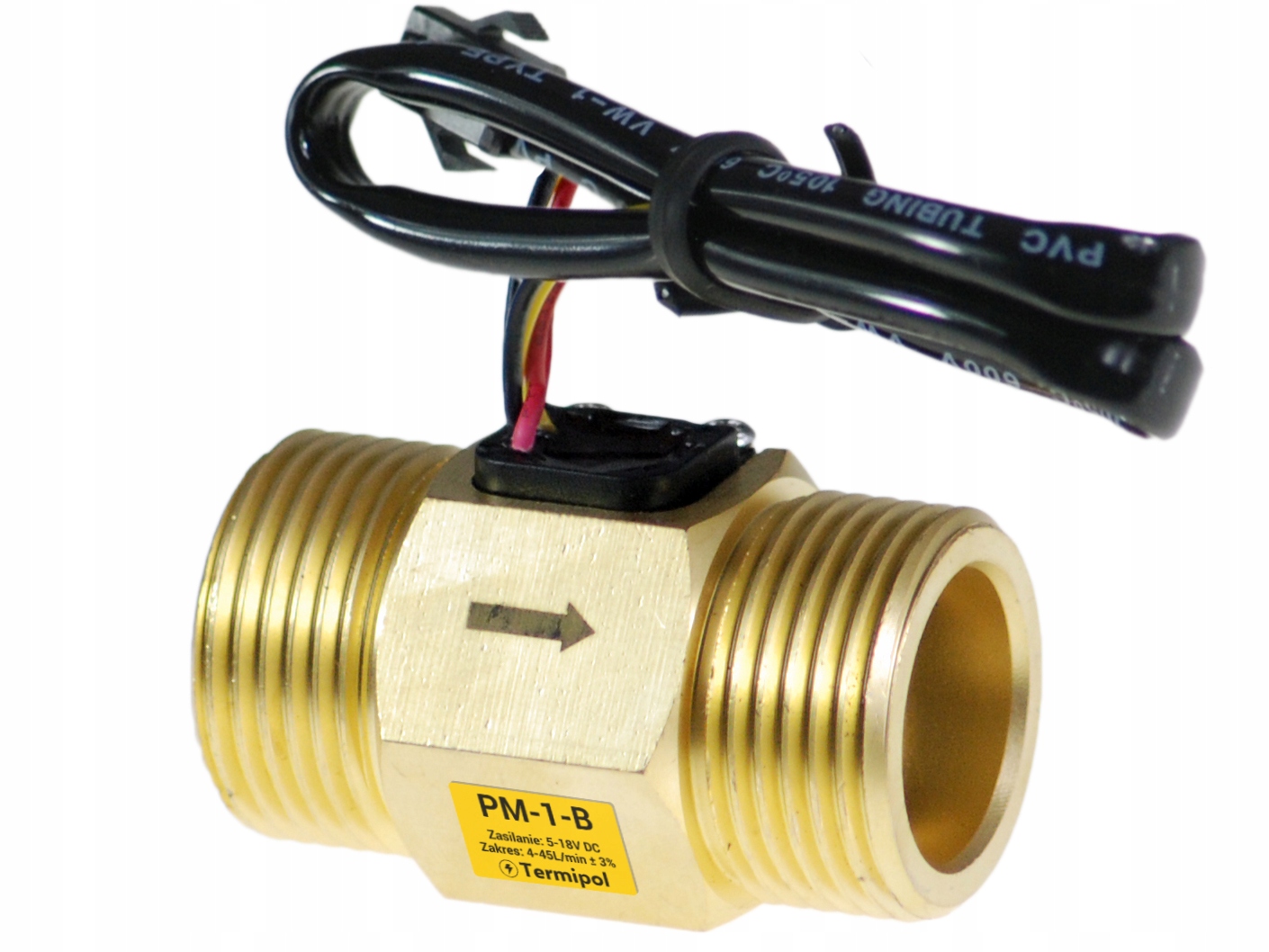

PM-1-B Flow Meter

Датчик рідини, призначений для читання потоку води або іншої рідини. Датчик надсилає відповідний імпульсний сигнал. Виготовлений з латунного тіла, водяного ротора та датчика Холла.

Коли вода протікає через ротор, вона переміщує вал ротора. Його швидкість змінюється при різних швидкостях потоку. Зал датчик надсилає відповідний імпульсний сигнал. Можна використовувати для обігрівачів, автоматичних дозаторів води.

лічильники імпульсного потоку широко використовуються в різних сферах, таких як хімічна промисловість, сільське господарство, енергія, харчова промисловість, моніторинг навколишнього середовища тощо. Завдяки їх простоті та надійності їх часто використовують для вимірювання потоку в різних робочих умовах.

Технічні характеристики

• Блок живлення: 5-18 VDC
• Вихід: Ні, транзистор OC (10 мА) хв. 4.7 VDC (вхідна напруга 5 В постійного струму)
• Матеріал: Латунь
• Встановлення: Зовнішній потік 1 '' (DN25)
• хв. Потік: 4 л/хв
• макс. Flow: 45 l/min
• Working pressure: ≤ 1.75 MPa - (17.5 bar)
• volume conversion: 240 Imp/L ± 10%
• Measurement: water
• working conditions: 0 ~ 80 ° C

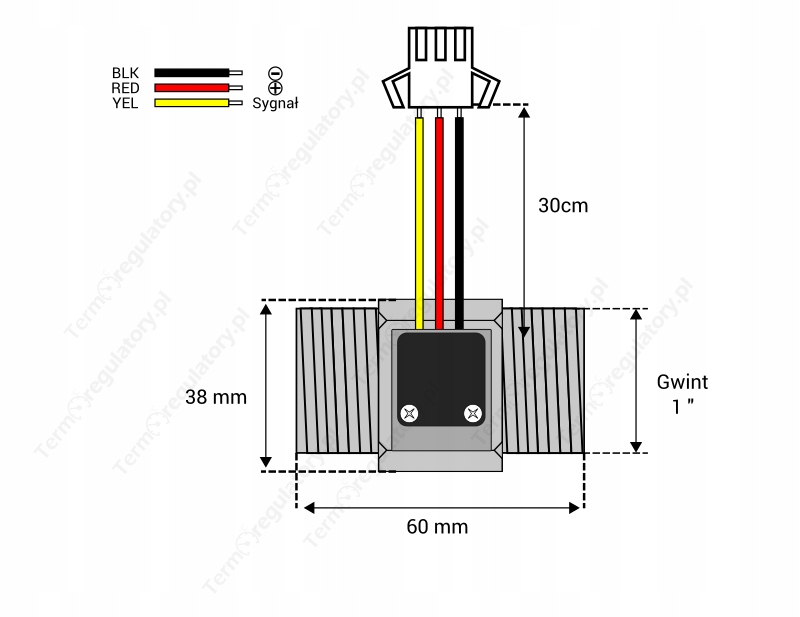

• довжина дроту: 30 см

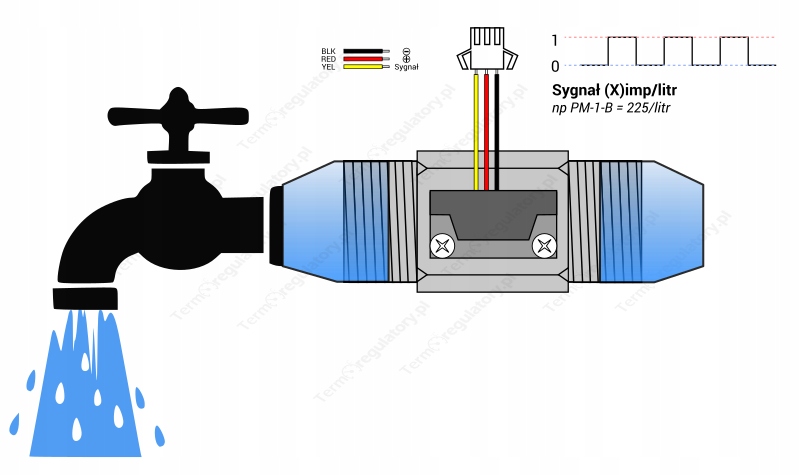

Імпульсна передача

Коли вода протікає через корпус вимірювача, переміщує вал ротора - датчик генерує відповідний імпульсний сигнал X (вказаний у технічних даних). Кількість імпульсів пропорційна швидкості потоку води. Імпульси завдяки лічильником можна перетворити на зручні значення для користувача, наприклад Міллітри, літри, літри/хв.

Приклад застосування

Метр імпозиції + вимірювач потоку. Цей набір дозволяє вимірювати об'єм рідини для автоматичного управління дозатором. Приклад: наповнення резервуарів 1,5 літра рідини кожен резервуар.
