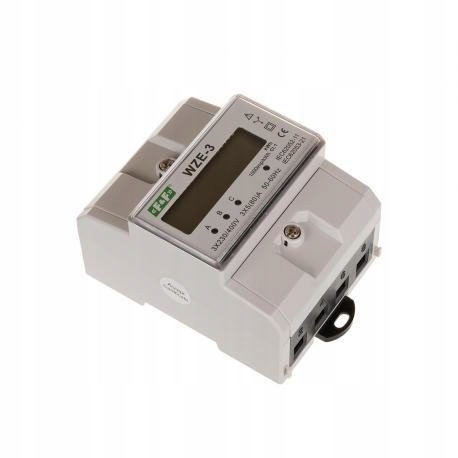

LCD 3-ФАЗНИЙ ЛІЧИЛЬНИК ЕНЕРГІЇ WZE-3

ТЕХНІЧНІ ДАНІ

• Тип: трифазний
• Протокол зв'язку: немає
• Відповідність: Директива MID 2014/32/EU
• Еталонна напруга: 3×230/400 В+N
• Базова сила струму: 0,25÷5 A
• Максимальна сила струму: 80 A
• Мінімальна виміряна сила струму: 0,04 A
• Власне споживання лічильника: 10 ВА; 2 Вт
• Діапазон показань лічильника: 0÷99999,99 кВт·год
• Константа лічильника: (1 Вт·год/імп.) 1000 імп./ кВт·год
• Індикація зчитування: Червоний світлодіод
• SO+ SO- імпульсний вихід: відкритий колектор
• Напруга підключення SO+ SO-: максимум 27 В постійного струму
• Струм підключення SO+ SO-: максимум 27 мА
• SO+ SO- час імпульсу: 35 мс
• Клас точності: B
• Сигналізація споживання струму: 3 ×червоний світлодіод
• Підключення: гвинтові клеми 16 мм2
• Робоча температура: -20÷50°C li>
• Розміри: 4,5 модуля (75 мм)
• Встановлення: на рейку 35 мм
• < b >Ступінь захисту: IP20

Лічильник WZE-3 є статичним (електронним) трифазним лічильником електроенергії змінного струму в прямій системі.

Спеціальна електронна система, під впливом поточного струму та прикладеної напруги в кожній фазі, генерує імпульси в кількості, пропорційній енергії, спожитій електроенергії в цій фазі. Споживання енергії у фазі сигналізується відповідним блиманням світлодіода (A, B, C). Сума імпульсів від трьох фаз, сигналізована миготливим світлодіодом, перетворюється в енергію, спожиту всією трифазною системою, і її значення відображає сегментний РК-дисплей. Цифри після коми позначають соті частки

кВт-год (0,01 кВт-год = 10 Вт-год).
