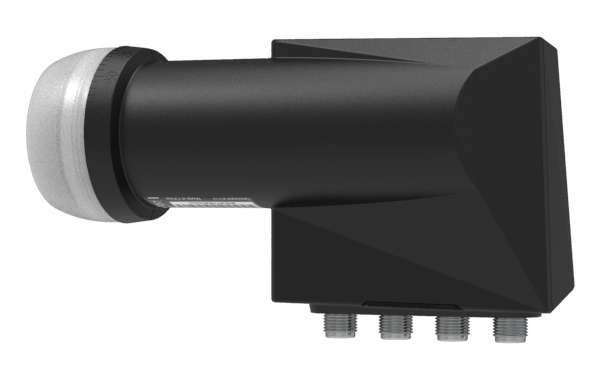

Inverto QUAD Ultra 40 mm PLL LNB

Найвища якість супутникового LNB

Високопродуктивні перетворювачі Ultra LNB Inverto були спеціально розроблені, щоб задовольнити потреби в чудовому прийомі на межах супутникового покриття, малих антен або довгих кабелів. Завдяки інноваційній конструкції конвертера та компонентам преміум-класу серія Ultra забезпечує вищий коефіцієнт підсилення з низьким рівнем шуму та найкращими характеристиками фазового шуму. Поєднання інноваційної конструкції лампи живлення, компонентів найвищої якості, відмінної крос-поляризаційної ізоляції та вдосконаленої конструкції фільтра дозволяє краще фільтрувати шуми та помилки сигналу. Цей конвертер забезпечує стрибок у загальній продуктивності прийому порівняно зі стандартними LNB, дозволяючи приймати сигнал з одного супутника, розподіляти його до чотирьох телевізійних приставок і готовий до передачі телевізора надвисокої чіткості з роздільною здатністю 4K або 8K. . Розроблений відповідно до суворих специфікацій і виготовлений за найвищими галузевими стандартами, цей унікальний ряд LNB є ідеальним рішенням для установок із складними умовами прийому.

Inverto захистив LNB від перешкод від сигналів 4G/LTE за допомогою використання найновіший чіпсет.

Перетворювач із технологією PLL (фазова автопідстроювання частоти) відрізняється від звичайного LNB. Використовуючи іншу техніку, LNB PLL має вищу стабільність частоти.

Примітка! У разі прийому програм DVB-S2 (модуляція 8PSK з вісьмома символами) особливо важливим параметром є фазовий шум. Перетворювачі ULTRA характеризуються наднизьким фазовим шумом -100 дБн/Гц на 1 МГц.

Відмінні особливості:

• Дуже низький рівень фазового шуму - сумісний зі стандартом DVB-S2X, що підтримує Ultra HD (4K і 8K) TV
• Чудова ізоляція перехресної поляризації< /li >
• Дуже низький рівень помилок
• Дуже низький власний шум і посилення
• Високе розділення сигналу 4G
• Найвища надійність

Технічні дані:

• нижня смуга - вхід: 10,7 - 11,7 ГГц
• нижня смуга - вихід: 950 - 1950 МГц
• нижній генератор : 9,75 ГГц
• верхня смуга - вхід: 11,7 - 12,75 ГГц
• верхня смуга - вихід: 1100 - 2150 МГц
• верхня частота генератора: 10,6 ГГц
• власний шум: 0,2 дБ (0,7 дБ)
• дрейф температури генератора: +/- 2 МГц макс.
• фазовий шум при 1 кГц - 70 дБн/Гц
• фазовий шум при 10 кГц – 80 дБн/Гц
• фазовий шум при 100 кГц – 90 дБн/Гц
• фазовий шум при 1 МГц – 100 дБн/Гц
• посилення: 60 ~ 70 дБ
• змінність характеристик посилення: 1 дБ макс. вище 26 МГц
• контроль - V поляризація: 11,0 - 14,0 В
• контроль - H поляризація: 16,0 - 20,0 В
• VSWR: 2,0:1 макс.< /li>
• споживаний струм: 200 мА макс при 11 - 20 В
• вихідний опір: 75 Ом
• робоча температура: -30...+60 градусів C
• li>
• li>
• діаметр горловини: 40 мм
• довжина горловини: 34,5 мм
• роз'єм: F

У набір входить:

• конвертер Inverto QUAD ULTRA
