Пускач двигуна з плавним пуском із реле байпасу, 3 фази, 11 кВт, 18 A, 600 В

Lovato Electric ADXNB018 (еквівалент EATON: DS7-342SX016N0-N / 134930)

Технічні дані:

• Виробник: Ловато
• Символ: ADXNB018
• Тип продукту: Компактне, 2-фазне керування
• Тип: Плавний пуск - базова версія
• Тип двигуна: асинхронний трифазний
• Тип системи: 3F
• Кількість контрольованих фаз: 2
• Номінальна робоча напруга: 208…600 В змінного струму
• Напруга допоміжного джерела живлення: 100…240 В змінного струму
• Номінальний струм пускача Ie [A]: 18
• Номінальна потужність двигуна при 230 В змінного струму [кВт]: 4
• Номінальна потужність двигуна при 400 В змінного струму [кВт]: 7,5
• Номінальна потужність двигуна при 500 В змінного струму [КВт]: 11
• Вбудований байпас: так
• Номінальна напруга ізоляції: 600 В
• Потенціометр: початок зміни напруги
• Спосіб зупинки: зміна напруги або зупинка на вільному ходу
• Початкова напруга: 30-80%
• Монтаж: гвинти або на DIN-рейку 35 мм (IEC/EN/BS) 60715)
• Розміри: 45x139x113,4 мм
• Відповідність: CSA C22.2 № 60947-4-2, IEC/EN/BS 60947-1, IEC/EN/BS 60947-4-2, UL 60947-4-2
• Сертифікати: cULus, EAC, RCM (очікуються на розгляд)

Загальні характеристики пристроїв плавного пуску

ADXN — це пристрої плавного пуску з 2-фазним керуванням для керування пуском і зупинкою асинхронних двигунів. Його сильні сторони включають

• Простоту конфігурації завдяки зменшеному набору параметрів, що робить програмування швидким і легким.
• Компактність завдяки корпусу шириною 45 мм, що робить пристрої придатними для встановлення в шафах керування з обмеженим простором для встановлення.

Устрої плавного пуску використовуються, серед іншого, для керування насосів, вентиляторів, компресорів і конвеєрів.

Базова версія ADXNB

Пристрої плавного пуску ADXNB є ідеальним рішенням для додатків, для яких потрібен пристрій із базовими функціями та надзвичайно простий у налаштуванні. Налаштування полягають у регулюванні лише трьох параметрів за допомогою потенціометрів, розташованих на передній панелі.

Загальні характеристики:

• Вбудоване реле байпасу
• Налаштування за допомогою потенціометрів: час запуску, час зупинки та початкова напруга
• Початок зміни напруги
• Контрольована зупинка або зупинка на вільному ході
• Вбудований захист від перегріву
• 2 вбудованих релейних виходи, кожен із замкненими контактами, з функцією сигналізації
• Ідеально підходить для керування насосами, вентиляторами, повітродувками, конвеєрами, компресорами та загальними додатками

Зроблено в Італії

Представлений продукт був виготовлений і розроблений повністю в Італії.

У процесі виробництва в Lovato використовувалися матеріали найвищої якості, а кінцевий продукт піддавався суворому контролю якості. Рівень виготовлення неперевершений порівняно з продуктами, імпортованими з Китаю чи Тайваню.

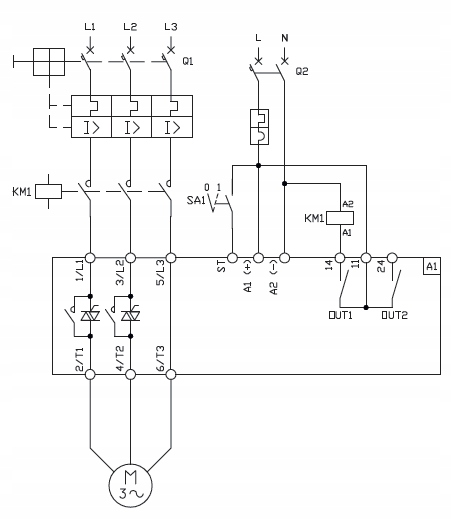

Схема підключення:

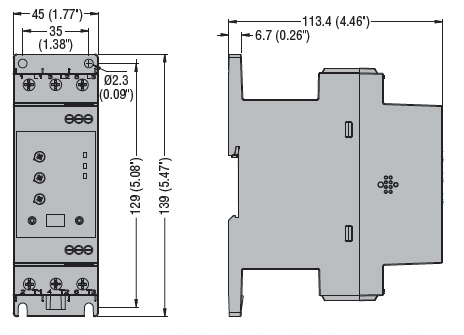

Розміри:

Про виробника:

Понад 100 років LOVATO Electric працює та розвивається на ринку електромеханічних та електричних компонентів електротехнічних пристроїв. LOVATO Electric була заснована в 1922 році в Бергамо (Італія) і є приватною компанією, якою керує 4-е покоління однієї родини.

Компанія почала свою діяльність на зорі історії електротехніки і продовжує досі, пропонуючи продукцію в галузі електроніки, автоматизації та програмного забезпечення.

Широкий асортимент продукції був розроблений, виготовлений, випробуваний. і індустріалізовано LOVATO Electric відповідно до найвищих стандартів якості. Команда дизайнерів і дослідників розробляє інноваційні та надійні продукти з використанням найсучасніших програмних засобів, доступних на ринку, а внутрішня дослідницька лабораторія (акредитована відповідно до стандарту EN ISO/IEC 17025) проводить випробування відповідно до національних і міжнародних стандартів.
