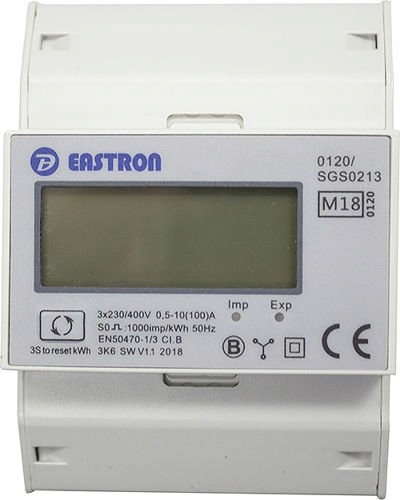

ТРИФАЗНИЙ ЛІЧИЛЬНИК ЕЛЕКТРОЕНЕРГІЇ З ФУНКЦІЄЮ СКИДАННЯ MID 100A

SDM72DR 4-POL

ТЕХНІЧНІ ДАНІ:

• Точність: клас 1
• Міжнародний стандарт вимірювання активної енергії точність IEC 62053-21/EN EN50470-1/3
• Робоча температура: -20°C/+ 55°C
• < b >Температура зберігання: -40°C / + 70°C
• Референтна температура: +23°C +/- 2°C
• Вологість під час роботи: ≤90%
• Вологість під час зберігання: ≤95%
• Пуск час b>: 10 секунд
• Захист від проникнення води та пилу: IP51
• Механічне середовище: M1
• Рівень захисту: II

Модель SDM72 DR – вимірює та вказує споживання активної енергії (кВт·год) і потужність ( IN). Модель оснащена опцією скидання індикації споживання активної енергії.

Лічильник електроенергії трифазний SDM72 DR (MID) - технічні параметри

• Номінальна напруга 230/400V AC (3~) < /li>
• Робоча напруга80%-120% Un
• Опір змінної напруги 4кВ-1м
• Стійкість до стрибків напруги 6kV-1.2/50µS
• Базовий струм (ld) 10A
• Максимальний номінальний струм 100 A
• Пусковий струм 0,4% фунтів
• Стійкість до перевантаження 30 Imax – 0,01 с< /li>
• Робоча частота 50 Гц +/- 10%
• Енергоспоживання ≤2W/10VA/Phase
• Дисплей 1000 imp/kWh

Лічильник серії 72 оснащений імпульсним виходом, повністю відокремленим від ланцюга приладу, що генерує імпульси залежно від кількості спожитої енергії, що дозволяє підключити лічильний пристрій .

Лічильник відповідає Директиві ЄС 2004/22/EC, яка називається Директива MID – Директива щодо вимірювальних приладів від 31 березня 2004 року.

РОЗМІРИ ЛІЧИЛЬНИКА:

Висота - 66 мм

Довжина - 100 мм

Ширина - 72 мм

Встановлення на стандартній монтажній рейці TH 35 мм

Схема підключення:

- Клема 1/5 - L1 IN/OUT

- Клема 2/6 - L2 IN/OUT

- Клема 3/7 - L3 IN/OUT

- Клема 4/8 - нейтраль
