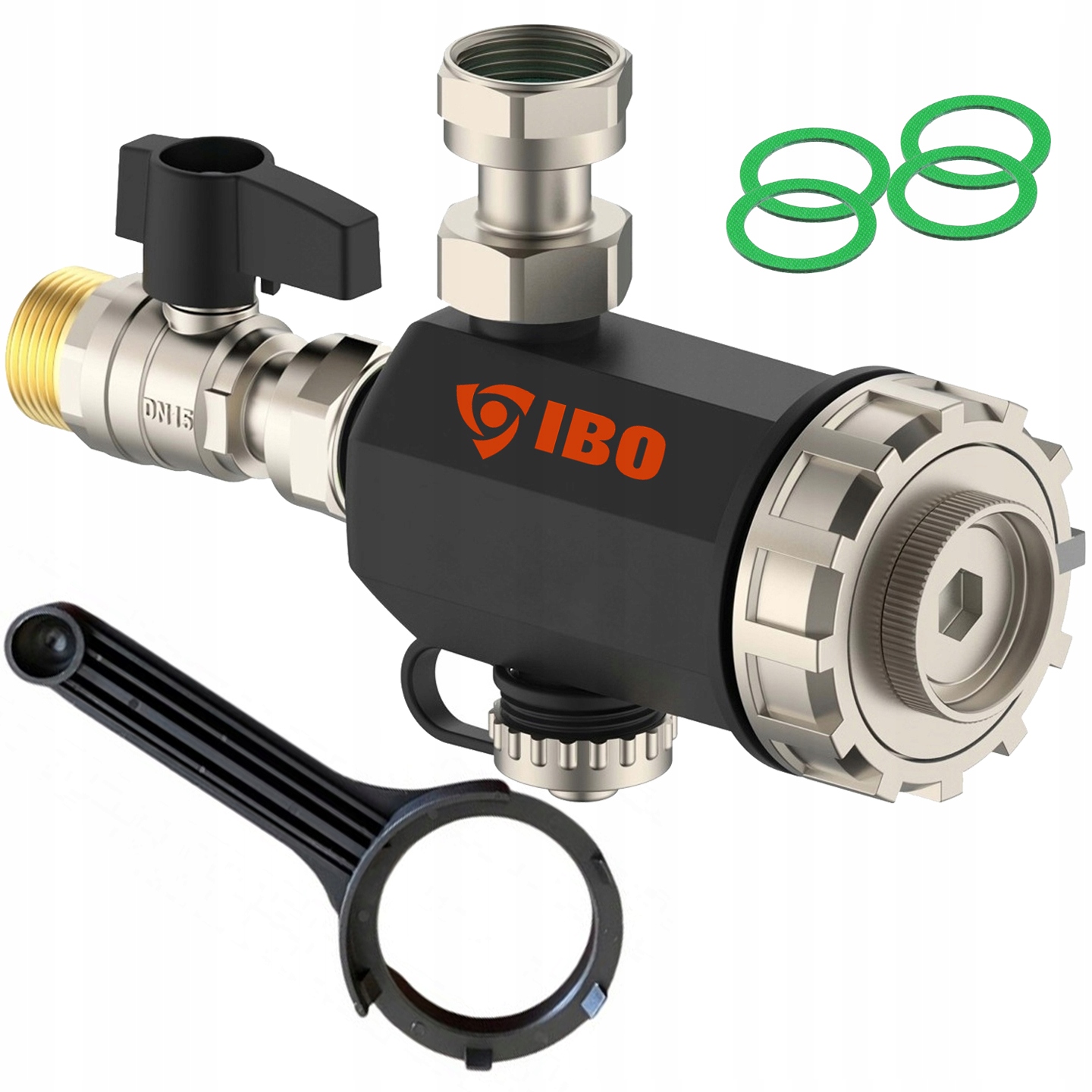

Магнітний сепаратор IBO IBF DN20 3/4 ДЮЙМА

В набір входить гайковий ключ і кріпильні прокладки

Магнітний сепаратор IBO, завданням якого є утримання забруднюючих речовин, був розроблений для використання в системах центрального опалення. Зараз ці системи оснащені ефективними котлами, але вони схильні до поломок і втрати ефективності через наявність домішок у вигляді оксидів заліза, які є основним компонентом іржі. Ці забруднення утворюються в результаті корозії та накопичуються у вигляді осаду. Частинки оксиду заліза циркулюють по контуру опалення, накопичуючись у ключових точках установки. Це створює ризик виходу з ладу різних компонентів, таких як насоси, клапани та теплообмінники. Крім того, знижується ККД котла, що призводить до збільшення витрат на опалення.

Для захисту всієї системи опалення можна використовувати магнітні фільтри або сепаратори бруду. Завдяки їм можна видалити більшість твердих забруднень, таких як залізо або оксиди заліза, зважені в теплоносії системи опалення. Ці фільтри захищають більшість компонентів системи. Їх можна використовувати в установках, де є безперервна циркуляція теплоносія. Це середовище може складатися з розчину води та гліколю, причому вміст гліколю не перевищує 50%.

Фільтри також можна використовувати в сонячних системах і системах охолодження, де вони додатково затримують домішки, наприклад пісок.

Технічні дані:

✔️розміри - 120 x 193 мм

✔️максимум робочий тиск - 3 Бар / 0,3 МПа

✔️максимальна температура рідини - 90°C

✔️фільтрація - ≥500 мкм

✔️максимальний потік - 30 л/хв

✔️сила магніту - 9000 Гаусс

✔️з'єднання - 3/4 x 3/4"

✔️матеріал - латунь/PA66-GF30

✔️вага - 600 г

Монтаж на вертикальних і горизонтальних трубопроводах.

В комплект входить гайковий ключ і кріпильні прокладки.

Конструкція:

1. Поворотне з'єднання 3/4 полегшує встановлення

2. Корпус

3. Сітка фільтра INOX

4. Магніт

5. Зливний клапан

6. 3/4 кульовий кран

Магнітні фільтри виконують подвійну функцію, утримуючи різні типи забруднень завдяки використанню подвійної системи фільтрації.

Коли рідина тече в системі, вона має пройти через фільтр, щоб продовжити циркуляцію. Відкладення, що проходять через фільтр, затримуються завдяки спеціальній конструкції, що складається з двох фільтруючих елементів. Першим елементом, відповідальним за відділення феромагнітних (тобто магнітних) домішок, є встановлений зовні магніт із силою 9000 Гаус. Ще одним елементом, який затримує немагнітні тверді домішки, є фільтруюча вставка з нержавіючої сталі з ситчастою структурою.

Камера фільтра має більший діаметр, ніж трубки, що сповільнює локальну швидкість потоку рідини всередині фільтр, і таким чином уповільнює осідання забруднення. Завдяки такій конструкції магніт здатний притягувати більшість феромагнітних забруднень, тоді як більші частинки, як магнітні, так і немагнітні, затримуються фільтруючим елементом. Накопичений бруд потім можна видалити за допомогою зливного клапана.
