ГІДРАВЛІЧНИЙ КЛАПАН ДЛЯ СІВАЛКИ MARKER VDFSDE 3/8"

ДЛЯ СІВАЛКИ З ДВОМА ЦИЛІНДРАМИ ПОДВІЙНОЇ ДІЇ

Виробництво:

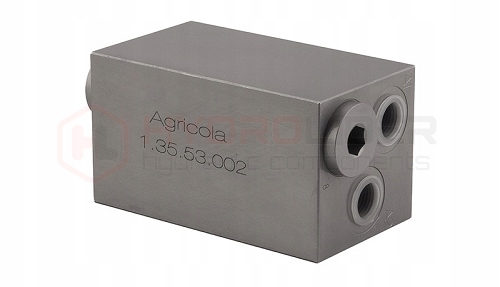

Оригінальний продукт торгової марки Hydrolider, символ: 1.35.53.002.1

Застосування:

Він широко використовується в гідравлічних системах у сільському господарстві, будівництві та промисловості клапан подвійної дії дозволяє керувати сівалкою в тракторах з двома гідравлічними виходами або через одну секцію з виходами А і В в гідророзподільнику.

Принцип роботи:

Після правильного підключення клапана до приводів оператор може вільно перемикати положення маркерів, не виходячи з кабіни трактора.

Підключення:

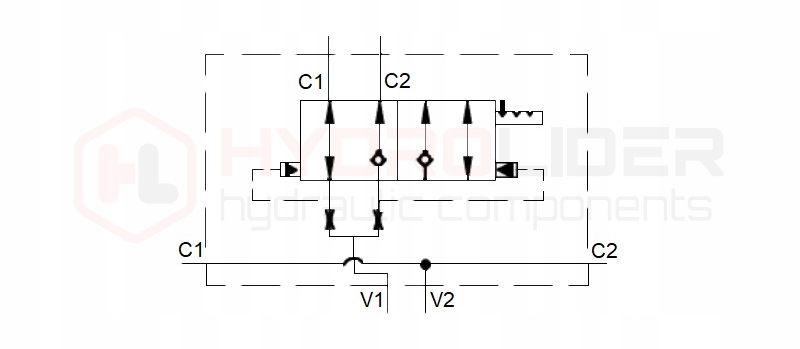

Підключіть V1 і V2 до лінії електропередачі, напр. до розеток в тракторі або двох портів A і B в секції розподільника. Підключіть один бік A і B від клапана до портів C2 на приводах подвійної дії. Під’єднайте інші сторони A та B від клапана до портів C1 у приводах.

Перевагою клапана VDFSDE порівняно з одним VDFS є можливість під’єднати всі чотири кабелі від двосторонніх приводів до одного куба. Використовуючи VDFS, ми можемо під’єднати лише два кабелі від приводів до куба, а наступні два потрібно з’єднати трійником і під’єднати до трактора окремим кабелем.

Послідовність подій після скидання тиску масла на V2:

Маркер A висувається – Маркер A ховається – Маркер B висувається – Маркер B втягується

Технічні дані:

• Максимальний потік: 40 л/хв

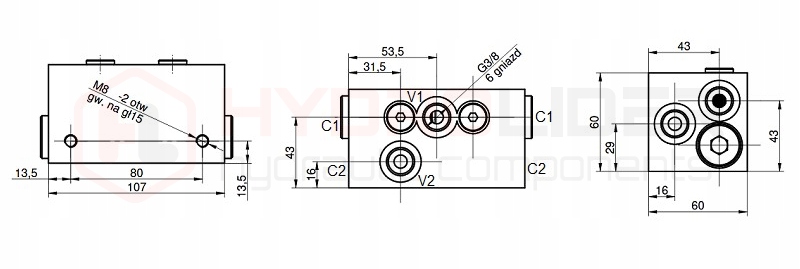

• Кількість гідравлічних отворів у корпусі: 6
• Внутрішня різьба в корпусі: BSP 3/8"
• Матеріал: оцинкована сталь
• Максимально допустимий тиск: 250 бар

Температурний діапазон і тип масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Тип масла: Гідравлічне масло на основі мінерального масла
