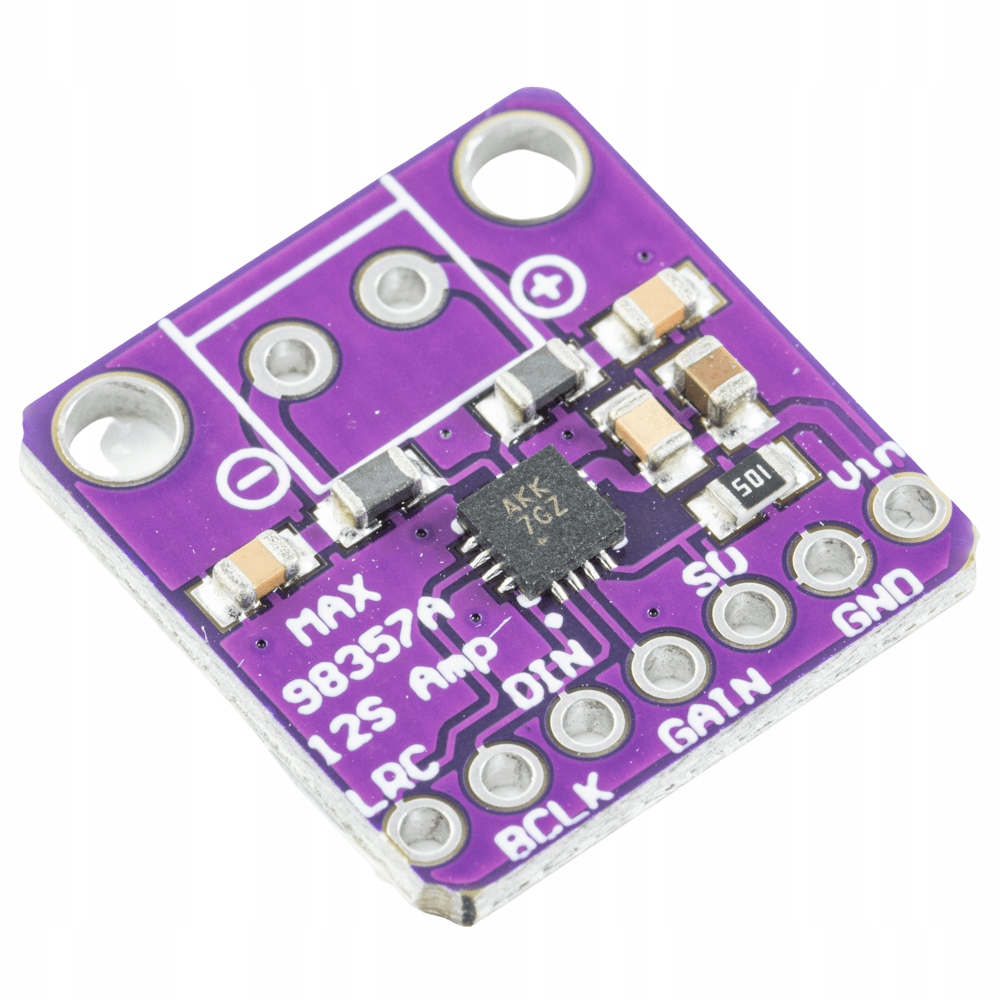

Модуль аудіопідсилювача MAX98357 3 Вт класу D

Модуль MAX98357 — це аудіопідсилювач класу D, який забезпечує потужну потужність 3 Вт у моно режимі. Цей цифровий підсилювач оснащений інтерфейсом I2S, що робить його ідеальним рішенням для покращення якості звуку ваших проектів. Незалежно від того, чи використовуєте ви Arduino, STM32, ESP32 чи інші платформи, цей модуль забезпечує високу якість звуку.

Чіп MAX98357 також виконує роль ЦАП (цифровий перетворювач -аналог) і сумісний з різними аудіо- та відеопристроями, такими як навушники, колонки, професійна аудіотехніка та підсилювачі. Підсилювач 3W може працювати з колонками з опором від 4 до 8?. Завдяки цьому ви можете насолоджуватися високоякісним звуком у всіх цих пристроях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ МОДУЛЯ ПІДСИЛЮВАЧА MAX98357

• Цикл: MAX98357A
• Тип циклу: цифровий підсилювач класу D
• Потужність підсилювача: до 3 Вт
• Опір динаміка: від 4 до 8?
• Тип підсилювача: моно
• Регульоване посилення: від 3, 6, 9, 12, 15 дБ
• Інтерфейс зв'язку: I2S
• Підтримка кодування PCM
• Дискретизація частоти: від 8 кГц до 96 кГц
• Коефіцієнт гармонійних спотворень (THD):

  0,02% (f = 1кГц, POUT = 1W, TA = +25NC, ZSPK = 4I + 33FH, TQFN)

  0,013% (f = 1 кГц, POUT = 0,5 Вт, TA = +25NC, ZSPK = 8I + 68FH)

• Динамічний діапазон: 105 ДБ (VRMS = 2) , 54 В, 24 або 32 біти даних)
• Вихідний шум: 25 FVRMS (24 або 32 біти даних)
• Ефективність: 92%
• Точність посилення ЦАП : 1%
• Частотна характеристика: ± 0,2 дБ
• Частота перемикання класу D: 330 кГц
• Ширина смуги розширеного спектру: ± 12,5 кГц
• Живлення модуля: від 2,7 до 5,5 В
• Розміри модуля: 19 х 18 х 2,5 мм
• Вага: 2 г
• У набір входить : модуль, золота шпилька, гвинтовий роз’єм ARK
