Mega Butterfly 116 LED SMD чіп з дистанційним керуванням DIY KIT

Код: 13919637415
Як замовити
1347 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №39914847
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 4

Приобретая «Mega Butterfly 116 LED SMD чіп з дистанційним керуванням DIY KIT» данный товар из каталога «Монтажные комплекты» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

Чіп Mega Motyl 116 LED SMD

пульт дистанційного керування

Система самостійного збирання, спаяна

13 музичних режимів

18 ефектів миготливе світло

Музика та світловий ефект.

Розширена складність системи, час складання 150 хвилин.

(елементи для складання за технологією SMD)

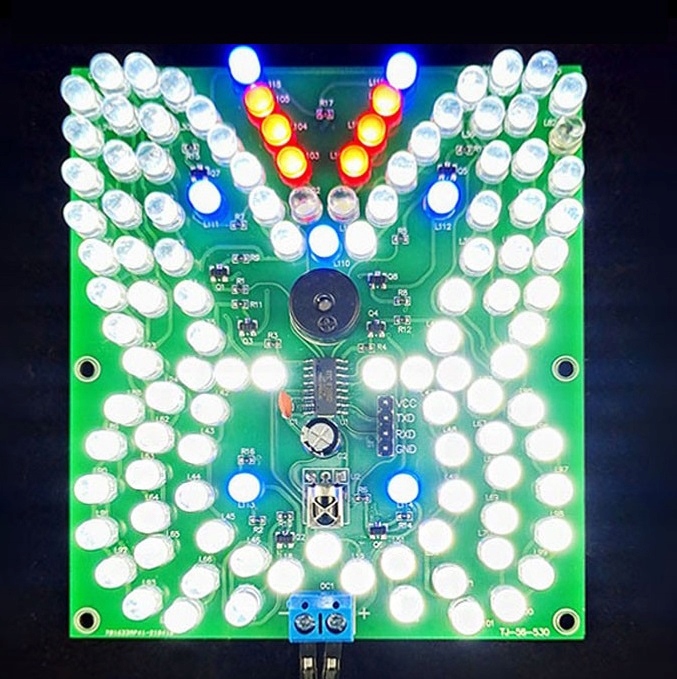

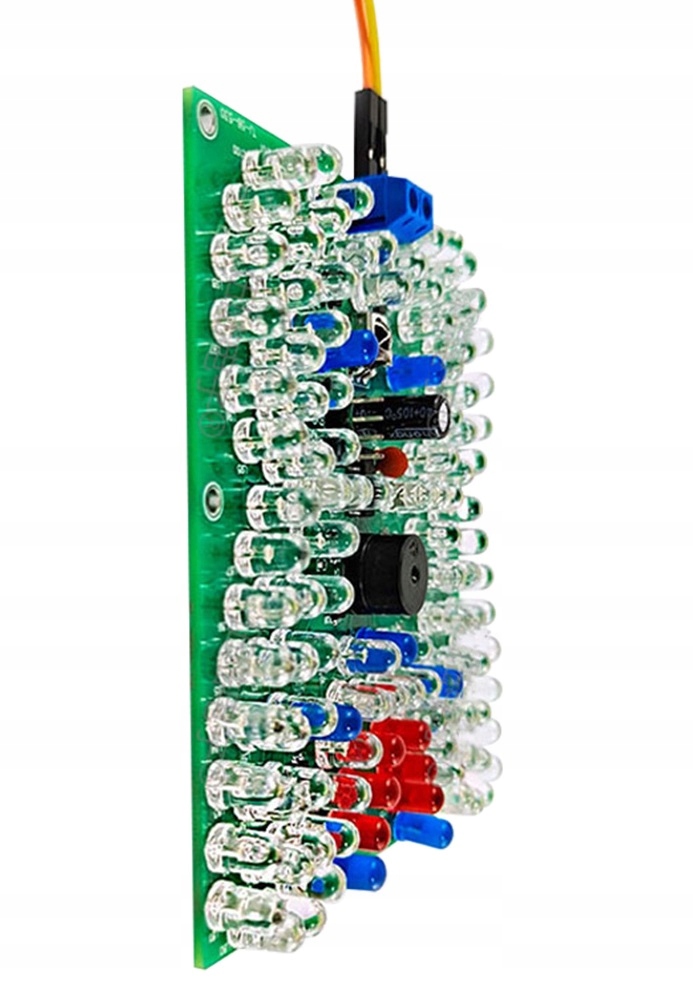

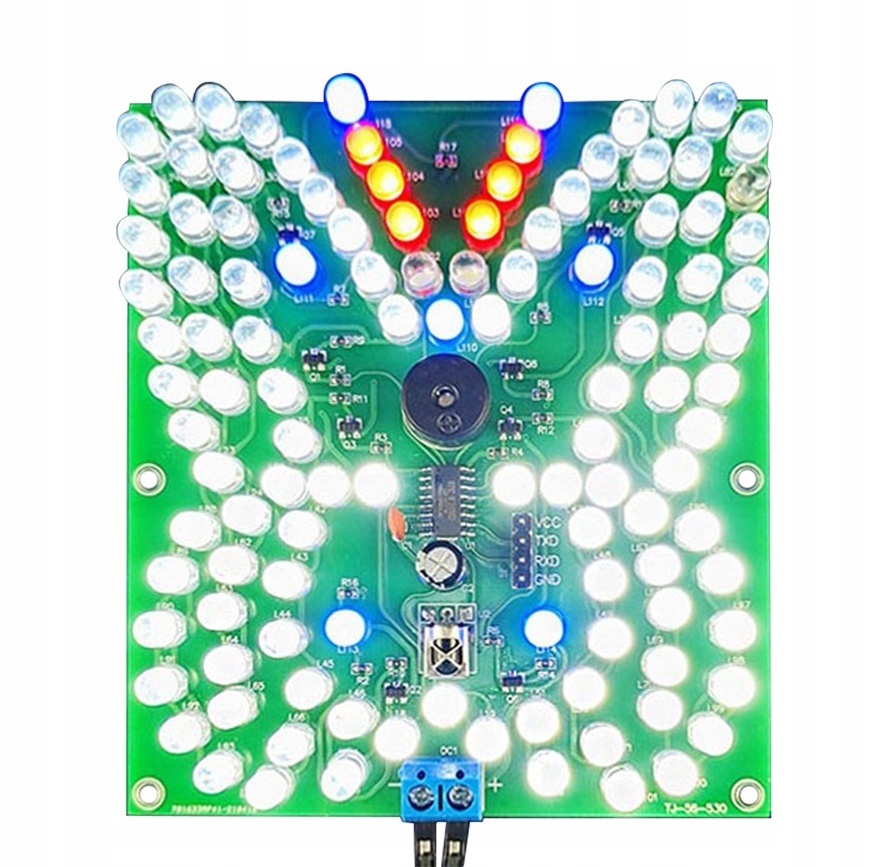

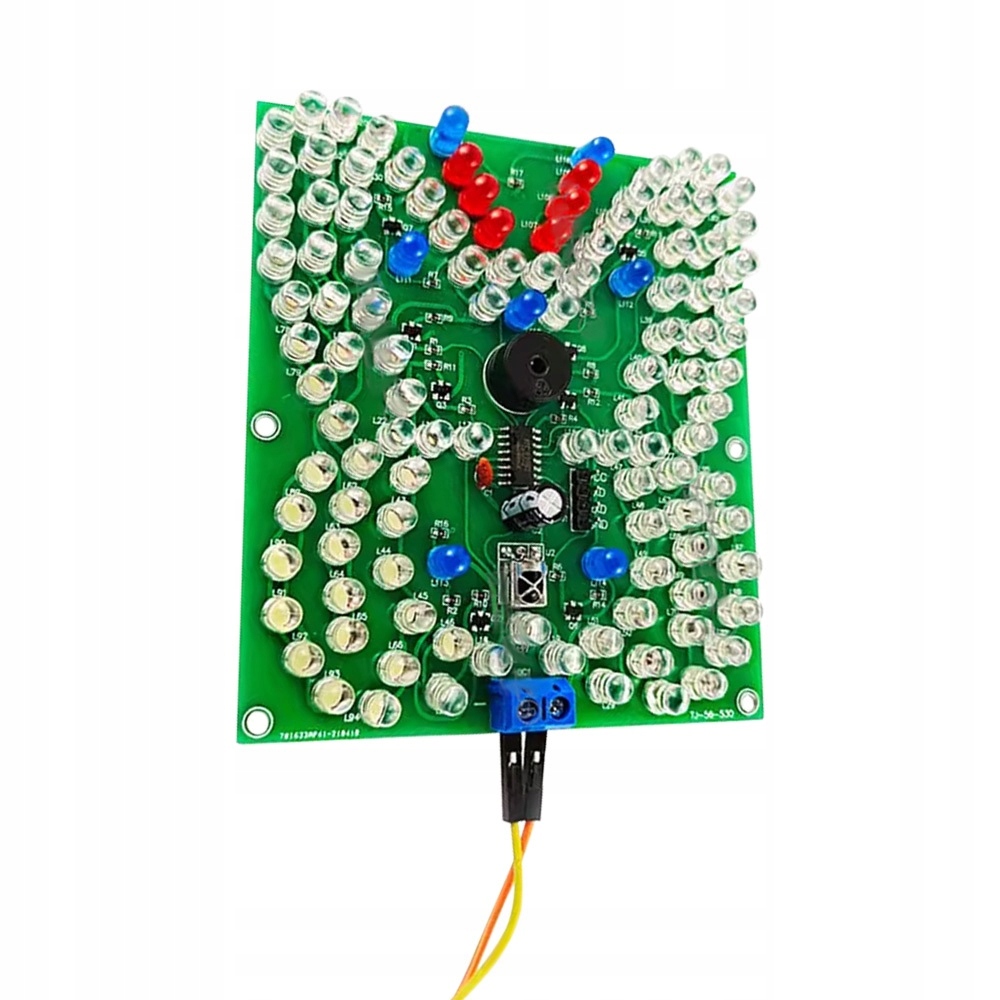

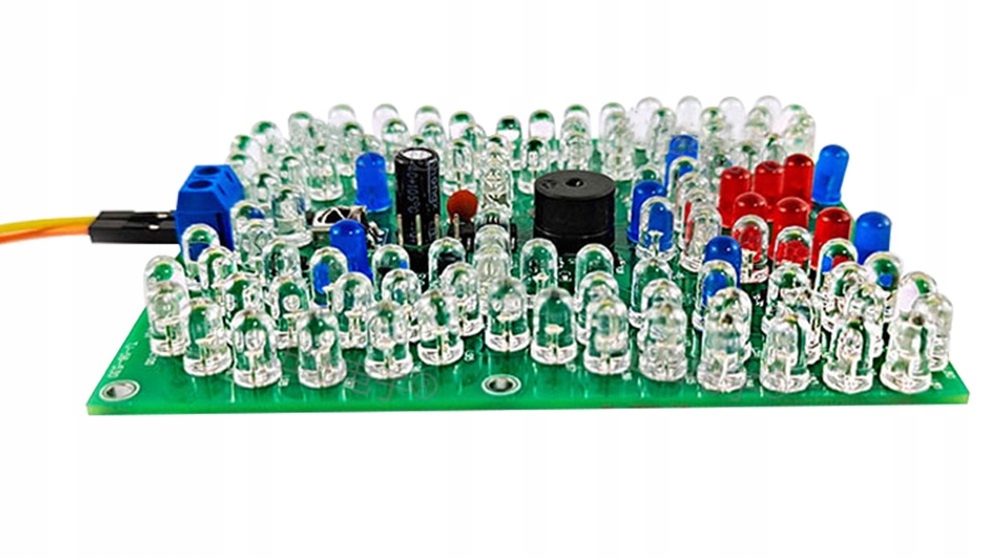

Цей набір містить 101 надяскравий білий світлодіод (номінальна яскравість 2000-3000 мкд), 7 синіх світлодіодів і 8 червоних світлодіодів, розташованих у формі метелика, MCU керується інфрачервоним пультом дистанційного керування для перемикання світлових ефектів.

Система має 13 попередньо завантажених мелодій.

  • Живлення: DC 3,7 В ~ 5,5 В
  • Робочий струм: 500 мА
  • PCB розмір: 98 x 87 x 15 мм

Відтворюйте музику з 13 типів мелодій.

18 світлових ефектів, які перемикаються за допомогою дистанційного керування.

  • Натисніть ► | | Кнопка для перемикання відтворення/паузи та випадкового перемикання музики та світлових ефектів.
  • Натискайте 0 ~ 9 і RPT, щоб перемикати 11 видів музики та світлових ефектів.
  • Натискайте кнопку «Далі» та «Назад», щоб перейти до перемикайте музику та світлові ефекти.
  • Натисніть кнопку ON/OFF, щоб увімкнути або вимкнути всю музику та світлодіод (синій світлодіод залишається світитися).
  • Натисніть кнопку динаміка, щоб увімкнути музику увімкнено вимкнено. Примітка. Світлові ефекти ввімкнено.
  • Натисніть кнопку «Режим», щоб переключити відображення великого та малого метелика.
  • Натисніть кнопку U/SD, щоб переключити великий/середній/маленький метелик. автоматичне відображення .
  • Натисніть кнопку EQ, щоб відобразити маленького метелика.
  • Натисніть кнопку VOL, щоб автоматично поступово ввімкнути вогники метеликів (7 змінних режимів)
  • Натисніть кнопку VOL +, щоб автоматично поступово вимкнути підсвічування метеликів (7 режимів зміни)

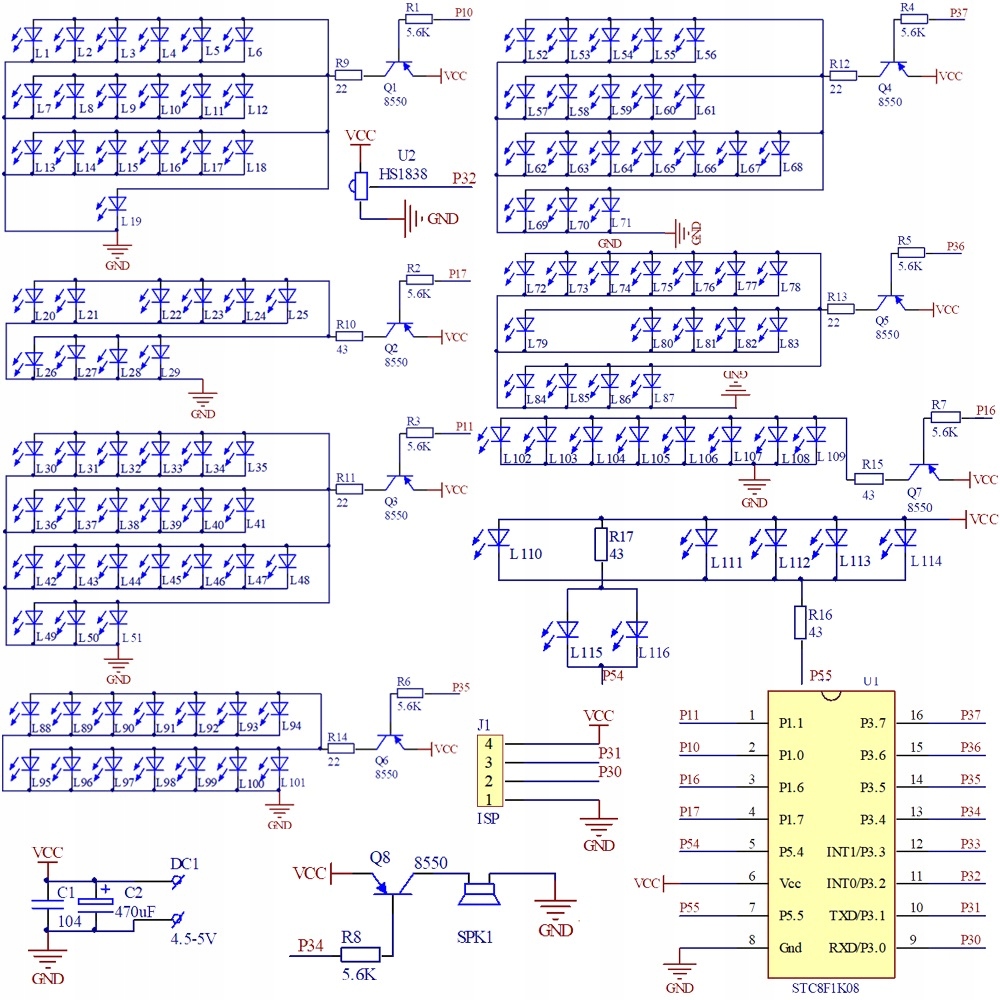

Встановлення мікросхеми:

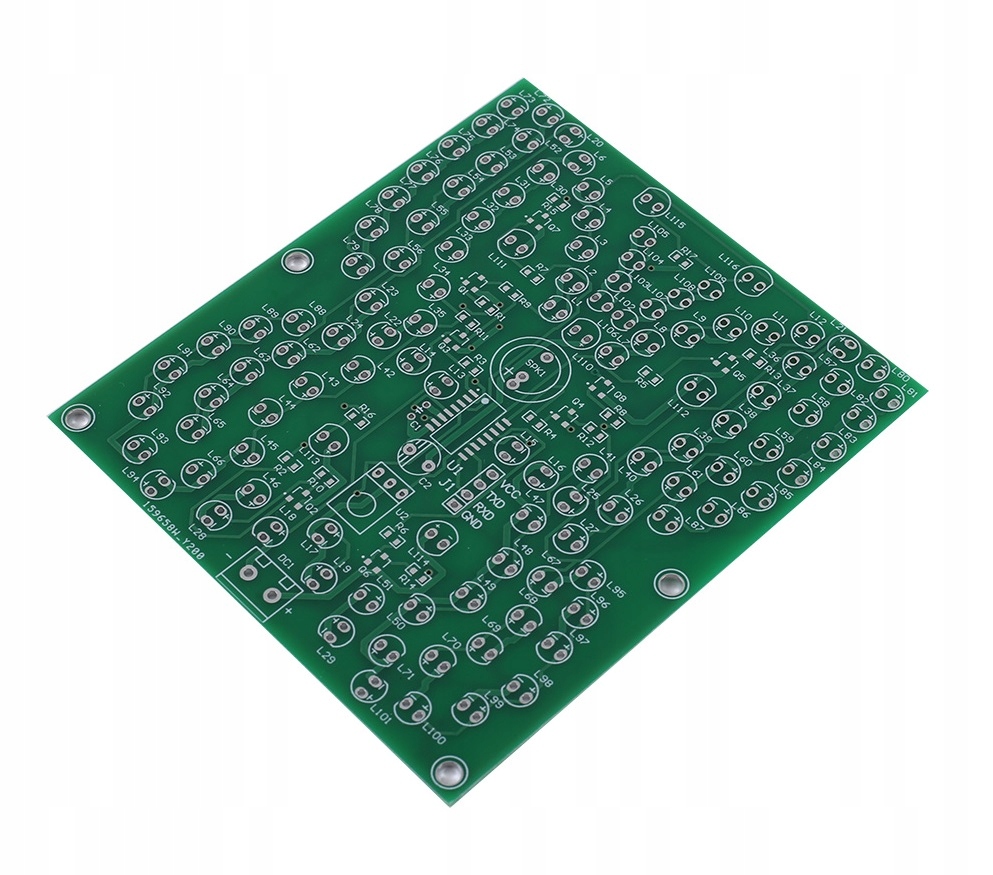

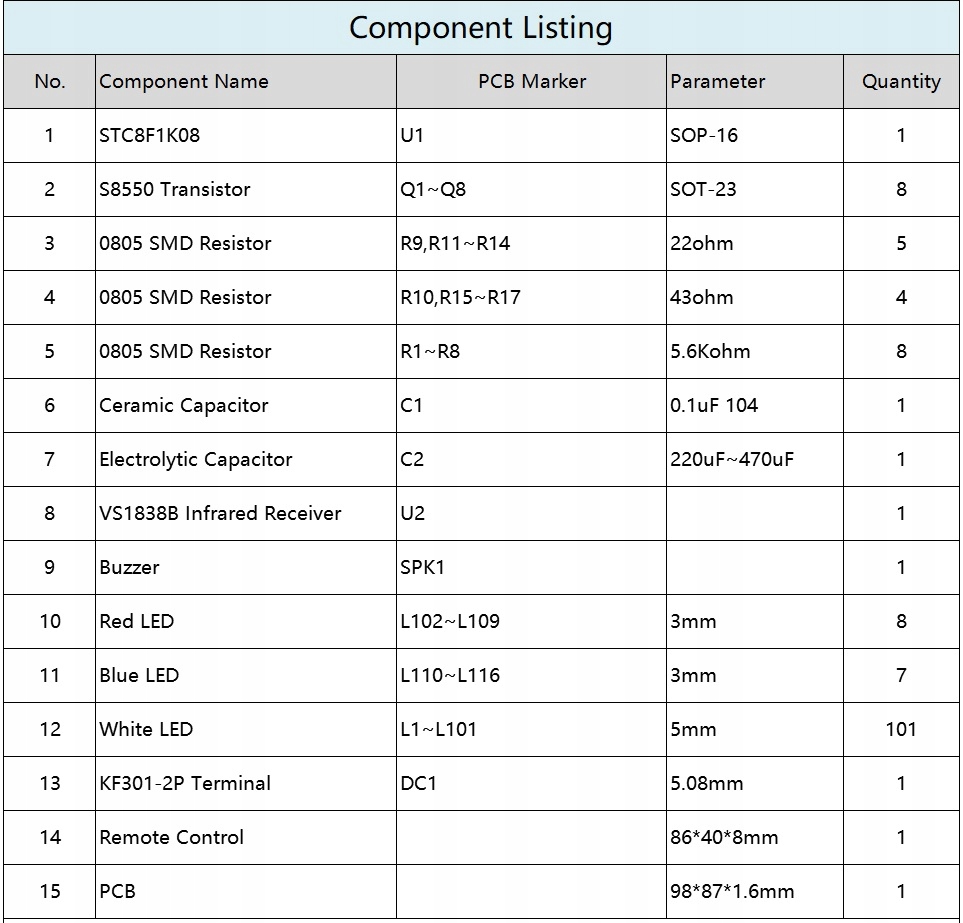

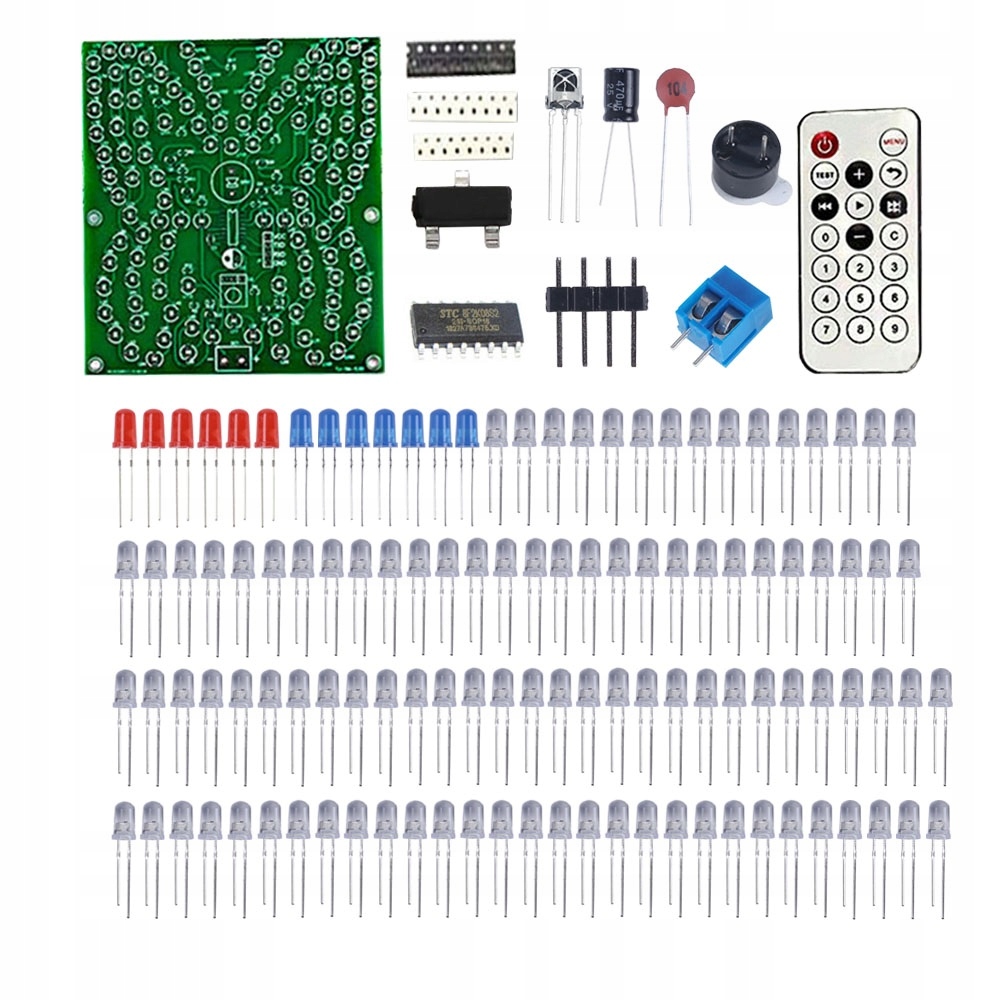

Крок 1: установіть 1 шт. SOP-16 STC8F1K08 на u1. на одному кінці мікросхеми є позначка на друкованій платі, де можна розмістити мікросхему. Ці два символи відповідають один одному та використовуються для визначення напрямку встановлення мікросхеми.

Крок 2: Встановіть 8 транзисторів SOT-23 S8550 на Q1 ~ Q8.

Крок 3: встановіть 5 шт. 22 Ом 0805 SMD резистора в R9, R11 ~ R14.

Крок 4: встановіть 4 шт. 43 Ом 0805 SMD резистора в R10, R15 ~ R17.

Крок 5 : установіть 8 резисторів SMD 5,6 кОм 0805 на R1 ~ R8.

Крок 6: установіть 1 керамічний конденсатор 0,1 мкФ 104 на C1.

Крок 7: установіть 1 конденсатор 220 мкФ ~ 470 мкФ електролітичний на c1. зверніть увагу на різницю між позитивним і негативним. Довший контакт є позитивним полюсом.

Крок 8: Встановіть 101 білий світлодіод діаметром 5 мм на L1~L101. Зверніть увагу на розрізнення позитиву та негативу. Довший контакт є позитивним полюсом.

Крок 9: Установіть 7 синіх світлодіодів діаметром 3 мм у L110~L116. зверніть увагу на різницю між позитивним і негативним. Довший штифт є позитивним полюсом.

Крок 10: Установіть 8 червоних світлодіодів діаметром 3 мм на L102~L109. Зверніть увагу на різницю між позитивним і негативним. Довший контакт є позитивним полюсом.

Крок 11: Встановіть 1 шт. зумера в spk1. Зверніть увагу на напрямок встановлення.

Крок 12: Встановіть 1 шт. ІЧ-приймач VS1838B на U2, потім зігніть шпильки. Зверніть увагу на напрямок встановлення.

Крок 13: Встановіть 1 шт. 5,08 мм KF301-2P на DC1.

Крок 14: Підключіть до джерела живлення та насолоджуйтеся ефектом.
