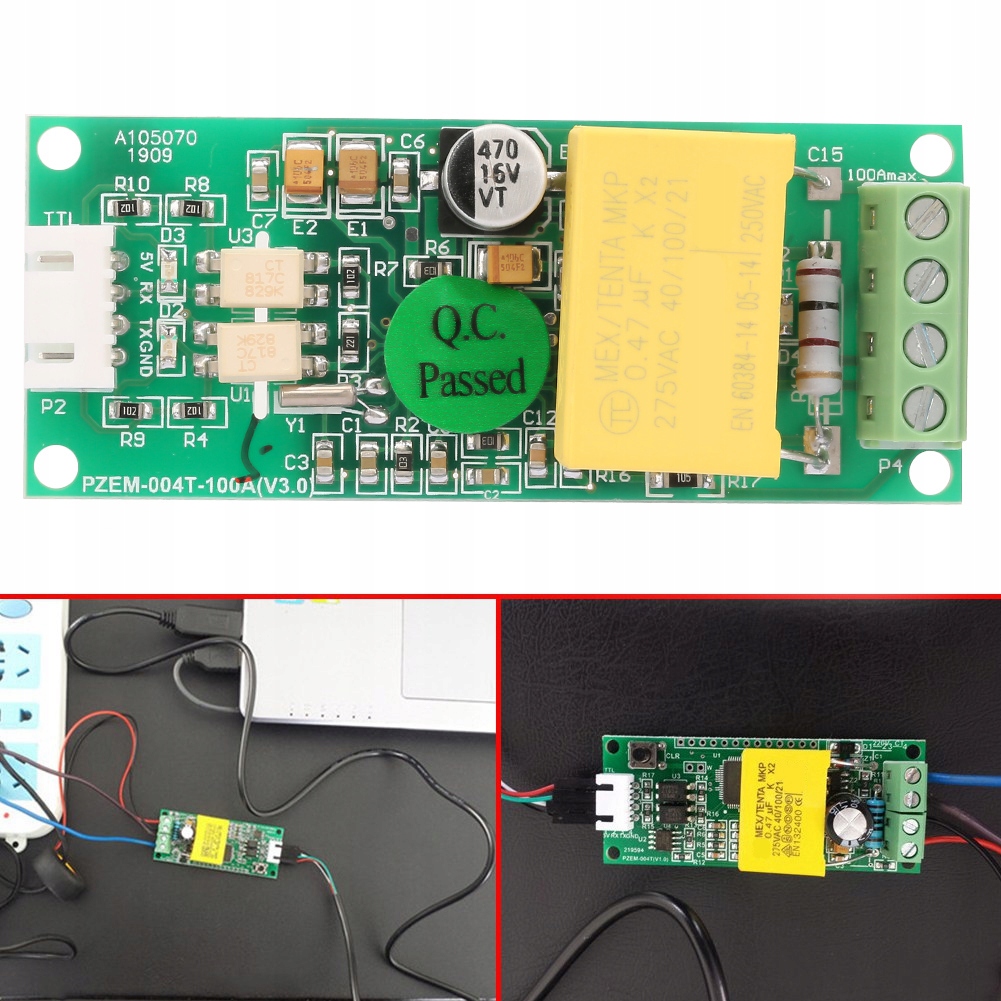

Метр амперометр мирна фейр Pzem-004t ac 100a

Код: 17277333469

Як замовити

727 грн

Ціна вказана з доставкою в Україну

Товар є в наявності

ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?

Замовляйте велику кількість товарів у цього продавця

ВСІ ТОВАРИ ПРОДАВЦЯ №130031935

Інформація

Час доставки: 7-10 днів
Стан товару: новий
Доступна кількість: 50

Опис

Заказывая «Метр амперометр PeaceFair Pzem-004t AC 100a» данное изделие из «Ваттметры» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

Особливості:

Це модуль тестового моніторингу електричного моніторингу, який може бути використаний для тестування потужності, енергії, напруги та електроенергії. 4

Тестовий модуль призначений для тестування обладнання з високою потужністю, і ви можете інтуїтивно спостерігати процес накопичення у випадку випробування на навантаження з низькою потужністю (під 100 Вт).

На модулі є кнопка для скидання енергії, просто натисніть і утримуйте кнопку на п’ять секунд і відпустіть, а потім знову натисніть кнопку, щоб закінчити скидання енергії.

відображається через ПК або інші термінали, і ви можете завантажити програмне забезпечення на ПК. У випадку інших терміналів він повинен бути запрограмований сам.

. Лічильник амперометра PERECFAIR PZEM-004T AC 100A

. Метр амперометр мирнафер PZEM-004T AC 100A

Технічні характеристики:

Робота: 80 ~ 260VAC

Тестова напруга: 80 ~ 260VAC

Номінальна потужність: 100a/22000W

Робоча частота: 45-65 Гц

Точність вимірювання: 1,0

Розмір плати: 7,3 x 3 x 2,3 см

Формат відображення:

1. Діапазон тестів на потужність: 0 ~ 22kw

0,10 кВт, формат дисплея становить 0,000.9.999

10,22 кВт, формат дисплея - 10,00 до 22,00

2. Діапазон тестів енергії: 0 ~ 9999KWH

0.10kwh, формат дисплея становить 0.000.9.999

10.100kwh, формат дисплея - 10.00.99.99

100.1000KWH , Формат Дисплей становить 100.0999.9

1000.9999KWH і вище, формат дисплея є 1000.9999

3. Діапазон тестів напруги: 80 ~ 260VAC

Формат відображення становить 110.0.220.0

4. Поточний діапазон досліджень: 0 ~ 100a

Формат дисплея 00.00.99

. Лічильник амперометра PERECFAIR PZEM-004T AC 100A

. Метр амперометр мирнафер PZEM-004T AC 100A

Функція:

1. Вимірювання напруги (v), струм (a), середня потужність (кВт), енергія (кВт / год).

2. Скидання енергії, натиснувши одну кнопку.

3. Зберігайте дані, коли вимкнено живлення (зберігайте зібрані дані енергії до вимкнення джерела живлення).

4. Функція відображення ПК (напруга дисплея, струм, середня потужність, енергія).

5. Функція зв'язку послідовного порту (Serial Port TTL може спілкуватися, читати та встановлювати параметри, використовуючи різні термінали через адаптер USB). 4 > 1. Дисплей напруги (v)

Виміряйте та відображає напругу електричної мережі.

2. Поточний дисплей (a)

Вимірювання та відображення струму навантаження (пристрій). Поточне значення тесту -з самого початку 10 мА, і цей модуль призначений для тестування обладнання з високою потужністю, якщо вам потрібен поточний рівень тестування на рівні, його не рекомендують.

3. Дисплей енергії (KWH)

Вимірювання та відображення накопичувального споживання енергії. Мінімальна одиниця вимірювання енергії становить 0,001 кВт / год, а це означає, що він починає накопичуватися з 1 Вт. Ви можете інтуїтивно спостерігати процес накопичення для випробування на низьку потужність (під 100 Вт).

4. Дисплей живлення (KW)

Виміряйте та відображайте живлення навантаження. Значення тесту потужності -з початку 0,001 кВт, а це означає, що воно починає тестувати з 1 Вт, і цей модуль призначений для тестування пристроїв високої потужності, якщо у вас є вимога тестування потужності в межах 1 Вт, це не так рекомендується.

Зв'язок із послідовним портом

Цей модуль розроблений з інтерфейсом зв'язку серійного порту TTL, ви можете прочитати та встановити відповідні параметри через послідовний порт. Якщо йому потрібна комунікація з пристроєм з USB або RS232 (наприклад, комп'ютер), потрібен адаптер TTL. У таблиці нижче представлені протоколи зв'язку цього модуля:

Функція

голова

data1- data5

сума

Напруга

C0 A8 01 00 (комп'ютер надсилає команду для читання значень напруги)

00 e6 02 00 00 (відгук на метрі Значення напруги становить 230,2v)

струм

C0 A8 01 00 (комп'ютер надсилає команду для читання поточного значення)

00 11 20 00 00 (реакція метра Поточне значення становить 17,32a)

Середня потужність

C0 A8 01 00 (комп'ютер надсилає команду для читання середнього значення потужності)

08 98 00 00 00 00 (реакція метра Значення активної потужності становить 2200 Вт)

Читання енергії

C0 A8 01 00 (комп'ютер надсилає команду для читання змін енергії)

01 86 9f 00 00 (відповідь Лічильник енергії - 99999WH)

Встановіть адресу модуля

C0 A8 01 00 (комп'ютер надсилає адресу порядок встановлення, адреса 192.168.1.1)

00 00 00 00 00 00 00 00 00 (Відповідь лічильника Адреса успішно встановлена)

Встановіть Power Alarm Prog

c0 a8 01 14 (the Комп'ютер надсилає параметри порогового сигналізації команди)

00 00 00 00 00 00 (реакція метра, поріг Сигналізація живлення успішно встановлена)

ілюстрація

Ілюстрація зв'язку

1. Підключіть обладнання відповідно до схеми кабелів нижче.

2. Після проводки виберіть порт зв'язку, комп'ютерне програмне забезпечення. HOST цього модуля підтримується портом зв'язку: com2 \ com3 \ com4, ви можете перевірити менеджер пристроїв, якщо це не вищезазначений порт зв'язку, його слід змінити.

Діаграма кравства:

Примітка:

1. Це внутрішній модуль і не може використовуватися зовні.

2. Це може бути над номінальною потужністю.

3. Провідники не можуть бути поганими.

Програмне забезпечення Завантажити:

http://pan.bidu.com/s/1plmxk6j

Пароль: ffuj

Включає пакет : 1 x Модуль (USB -адаптер не включений)

1 x Трансформатор потужності (випадковий колір)
