Вольтметр та амперметр 0-200В 10А з шунтом - 0,28'' - 4 розряди

Опис

Універсальний щитовий лічильник з вбудованим шунтом. Цифровий вольтметр вимірює від 0 до 200 В, а амперметр від 0 до 10 А. Значення відображаються на тому ж екрані з точністю до 4 цифр.

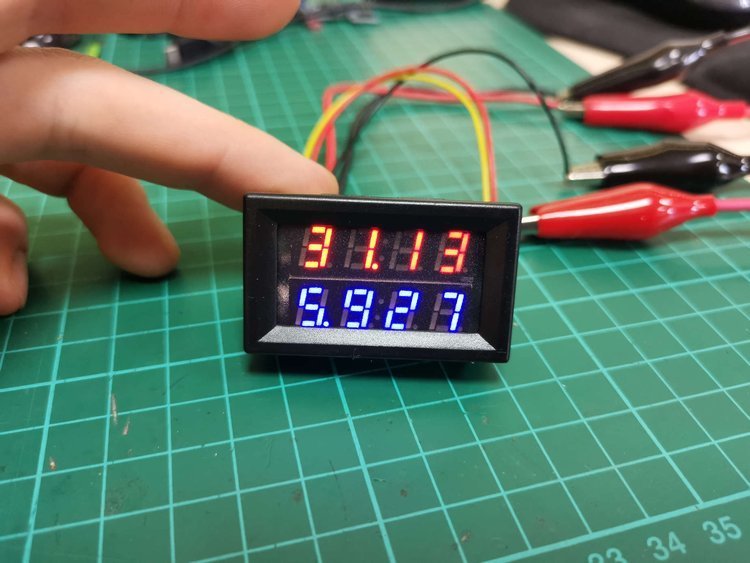

Червоним позначено результат вольтметра, а синім — результат амперметра.

Лічильник має два потенціометри, щоб ви могли відкалібрувати показання вольтметра та відкалібрувати показання струму.

Якщо лічильник і приймач живляться від одного джерела, не підключайте чорний кабель живлення до 3-контактного роз’єму.

Зручний спосіб створити власний лічильник у своєму пристрої.

Технічні дані

• Напруга живлення вимірювача: 4,5–30 В постійного струму
• Вимірювання:
• струм 0-10A постійного струму
• напруга 0-199,9 В постійного струму
• Розмір цифри: світлодіод 0,28"
• Частота оновлення 500 мс / 1 вимірювання
• Точність вимірювання: 1%
• Роздільна здатність вимірювання
• Робоча температура від -10* до 65*C
• розміри 48 x 29 x 28 мм
• Розмір монтажного отвору: 45 x 26 мм

Кабельні з'єднання

• тонкі дроти:
• червоний колір – це перевага джерела живлення лічильника до 30 В
• заземлення чорної енергії
• жовтий - вимірювання напруги
• Товсті дроти:
• вхід чорного шунту - вимірювання струму
• червоний шунтовий вихід - вимірювання струму

Включено

• Вольтметр та амперметр 0-200В 10А з шунтом - 0,28'' в корпусі
