Метр Вольтметр Амперметр Ватметр 100A22Kw

Функція вимірювання електричних параметрів (напруга, струм, активна потужність, енергія, частота, коефіцієнт потужності)

Функція сигналізації про перевантаження (перевищено поріг сигналізації потужності, підсвічування та потужність блимає для сигналізації).

Функція попереднього встановлення порогового значення потужності (можна встановити поріг сигналізації потужності).

Енергію можна скинути за допомогою клавіші.

Зберігати дані після вимкнення живлення.

Великий РК-екран

Функція підсвічування.

• Бренд: ROOM!
• Модель: PZEM-022
• Робочий напруга: 80 ~ 260 В змінного струму.
• Випробувальна напруга: 80 ~ 260 В змінного струму. : 45-65 Гц
• Точність вимірювання: клас 1.0
• Розмір: 9 * 5 * 2,5 см / 3,5 * 2 * 1 дюйм
• Довжина дроту: 19 см/ 7,5 дюйма
• Вага: приблизно 110 г/3,9 унції

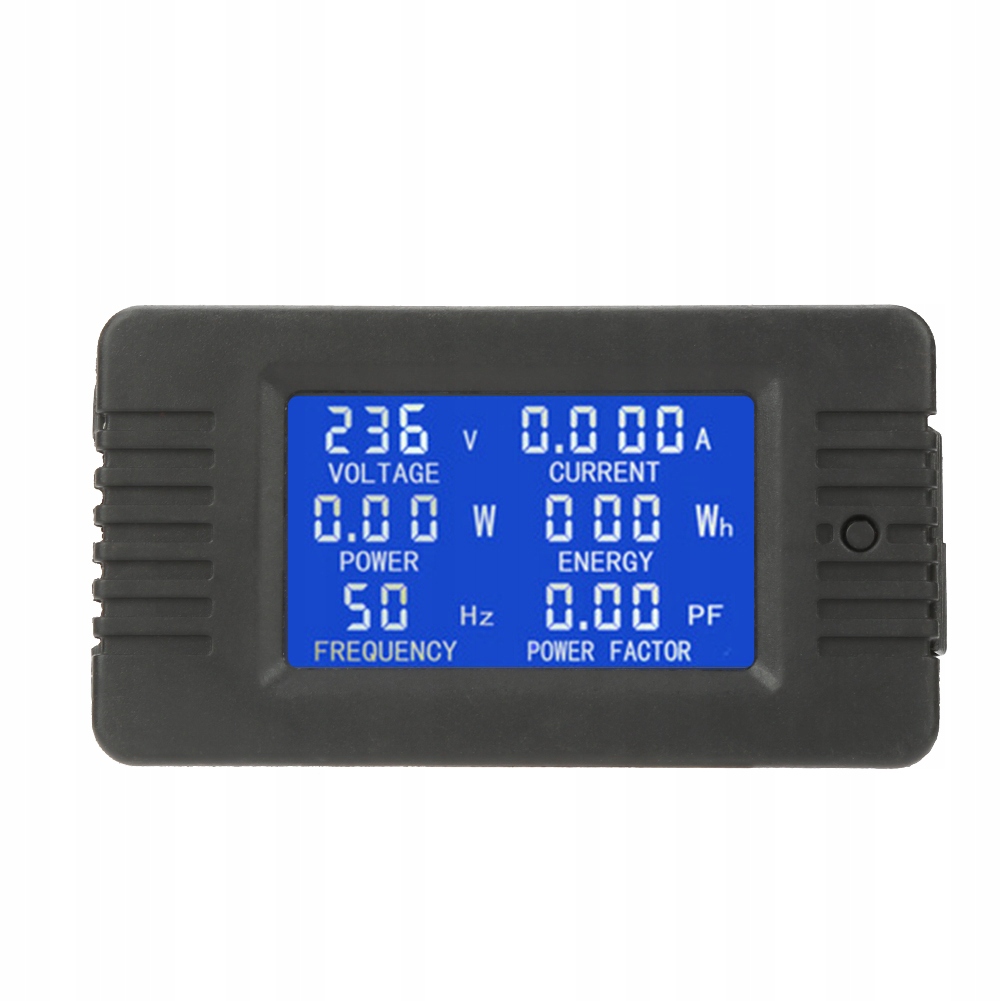

Зовнішній вигляд і функція клавіш:

я Інтерфейс дисплея

Інтерфейс дисплея — це великий РК-екран, на якому можна одночасно відображати шість параметрів.

II. Формат відображення

1. Потужність: тестовий діапазон: 0 ~ 22000 Вт, початкова потужність вимірювання: 0,5 Вт

＜10 Вт, формат відображення: 1,00 ~ 9,99 Вт

<100 Вт, формат відображення: 10,0 ~ 99,9 W

＜1000 Вт, формат відображення: 100 ~ 999 Вт

＜10000 Вт, формат відображення: 1,00 ~ 9, 90 кВт

Формат відображення ≥10000 Вт: 10,0 ~ 22,0 кВт

2. Енергія: Тестовий діапазон: 0~999 кВт-год.

＜1 кВт-год. ​​Формат відображення: 0~999 Вт-год.

＜10 кВт-год. ​​Формат відображення: 1,00~9,99 кВт-год.

Формат відображення ≥10 кВт·год: 10~999 кВт·год

3. Напруга: Тестовий діапазон: 80 ~ 260 В

Формат відображення: 80 ~ 260 В

4. Струм: тестовий діапазон: 0 ~ 100 A, початковий тестовий струм: 0,002 A

＜10 A, формат відображення: 0,000 ~ 9,000 A

≥10 A, формат відображення: 10,00 ~99,99 A

5. Частота: Тестовий діапазон: 45~65 Гц

Формат відображення: 45~65 Гц

6. Коефіцієнт потужності: Тестовий діапазон: 0 ~ 1PF

Формат відображення: 0,00 ~ 1,00PF

Функціональна клавіша:

1. Керування підсвічуванням

Коротко натисніть клавішу, щоб увімкнути або вимкнути підсвічування, підсвічування має функцію пам’яті, воно може зберігати стан увімкнення чи вимкнення під час вимкнення живлення.

2. Скинути енергію.

Крок 1: натисніть і утримуйте клавішу протягом 5 секунд, доки не почне блимати значення енергії, потім відпустіть клавішу.

Крок 2: натисніть клавішу ще раз і тоді значення енергії буде очищено та вийде зі стану скидання, що блимає.

Крок 3: Якщо протягом 5 секунд не буде виконано жодної операції з клавішами, це означає, що значення енергії не буде очищено, і буде вийде зі стану скидання.

3. Встановіть порогове значення сигналу потужності

Крок 1: утримуйте клавішу, доки на РК-екрані не з’явиться «SET CLr», потім відпустіть клавішу, щоб увійти в режим налаштування.

Крок 2: У вікні живлення відображається поточне значення тривоги потужності, і остання цифра починає блимати, потім ви можете коротко натиснути до плюс 1, якщо не виконується жодної операції більше 3 секунд, вона автоматично змінить позицію цифри, метод налаштування те саме, що й вище.

Крок 3: Після завершення налаштування натисніть і утримуйте клавішу протягом 5 секунд, щоб автоматично зберегти та вийти, програмний діапазон

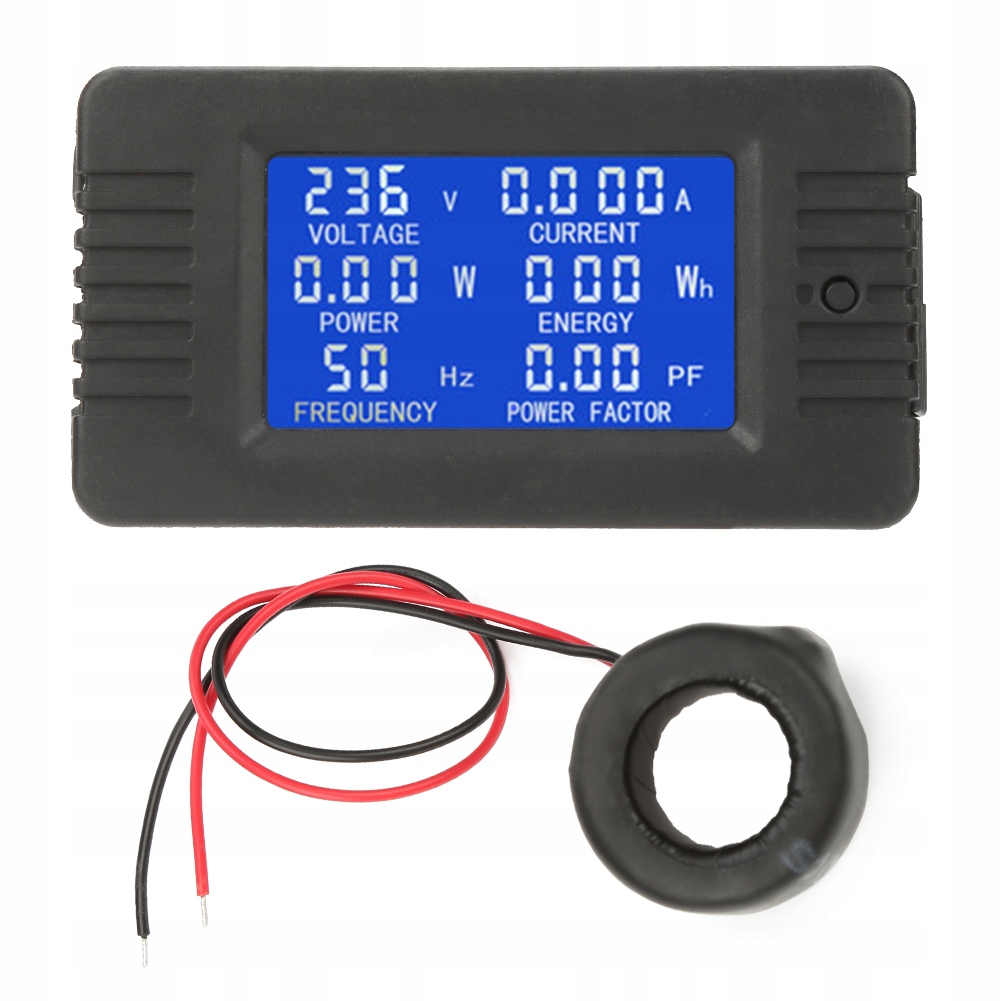

Список пакетів:

• 1 x багатофункціональний цифровий вимірювач змінного струму

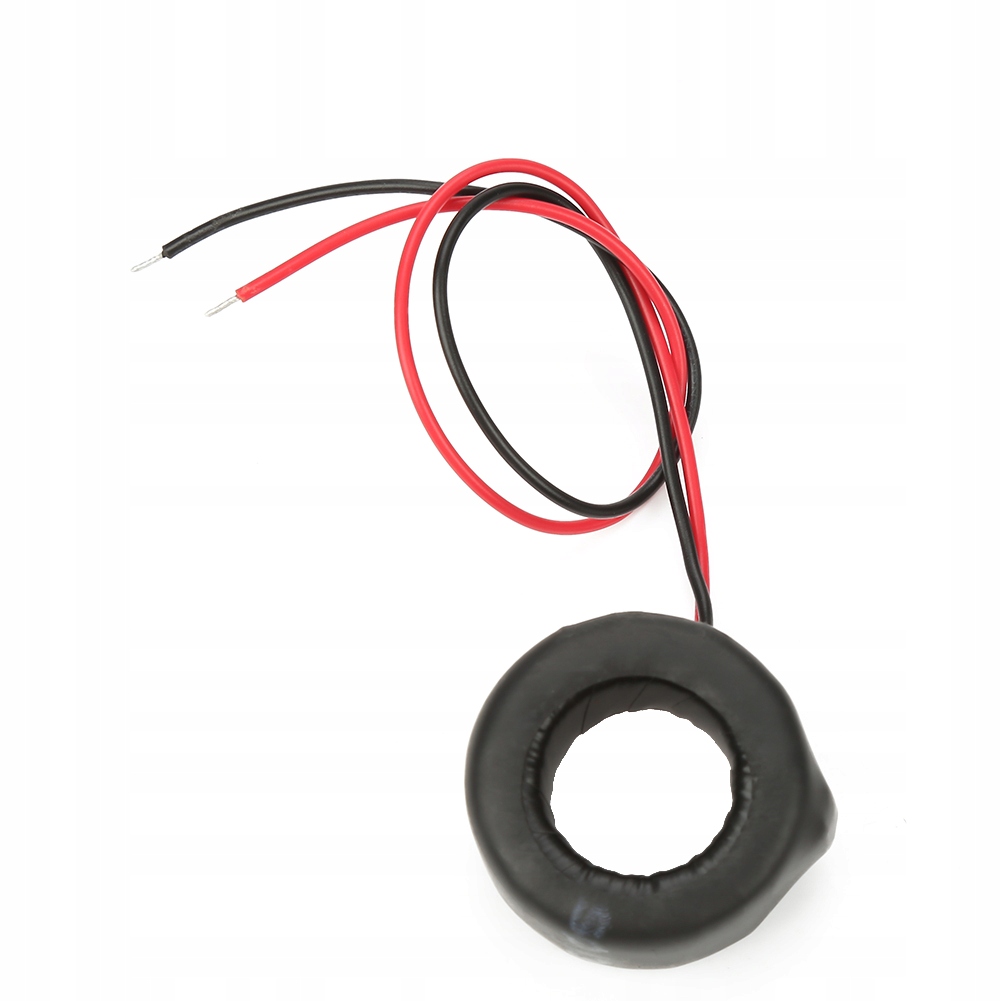

• 1 x CT закритого типу

Примітка:

1. Цей модуль підходить для використання в приміщенні, не використовуйте на вулиці.

2. Прикладене навантаження не повинно перевищувати номінальну потужність.

3. Порядок підключення не може бути неправильним.
