MH7403 7403 TESLA
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 15
Просматривая «MH7403 7403 ТЕСЛА», вы можете быть уверены, что данный товар из каталога «Цифровой» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
MH7403 TESLA – інтегральна схема TTL, 4x відкритий колектор NAND, корпус DIL-14. Застосування в цифровій логіці, контролі, сигналізації. Заміна для 74LS03, SN7403, NTE7403.

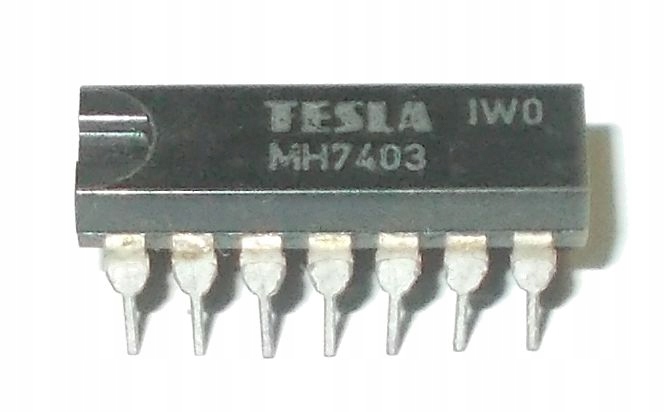

MH7403 Інтегральна схема TESLA — NAND із чотирма затворами та відкритим колектором
MH7403 — це NAND із чотирма затворами та виходом із відкритим колектором на основі технології TTL. Розроблена відомим виробником TESLA, система сумісна з сімейством 74xx і широко використовується в цифрових проектах, що вимагають вентилів NAND із можливістю роботи з різними вихідними напругами.
Завдяки дизайну виходу з відкритим колектором можна підключити виходи кількох систем (так званий «wire-AND»), що робить її ідеальною для проектів керування, логічних інтерфейсів і систем колективної сигналізації.
Приклад використання:
Систему MH7403 можна використовувати в системі сигналізації - вона дозволяє виявляти високий стан на будь-якій із багатьох сигнальних ліній, а завдяки виходам з відкритим колектором можна спільно керувати сиреною тривоги.
Замінники системи MH7403:
- SN7403N (Texas Instruments)
- 74LS03N (версія з меншою потужністю - Шотткі з меншою потужністю)
- HD7403 (Hitachi)
- NTE7403 (NTE Electronics)
Технічні параметри:
- Тип системи: чотири NAND з відкритим колектором і двома входами вентилі
- Логічне сімейство: TTL
- Напруга джерела живлення: 4,75 В - 5,25 В (зазвичай 5 В)
- Входи: 2 входи для кожного з 4 вентилів
- Виходи: відкритий колектор (потрібен підтягуючий резистор)
- Корпус: DIL-14 (дворядний, 14 контактів)
- Робоча температура: від 0°C до +70°C
- Виробник: TESLA
- Відповідність: стандарт 7403
