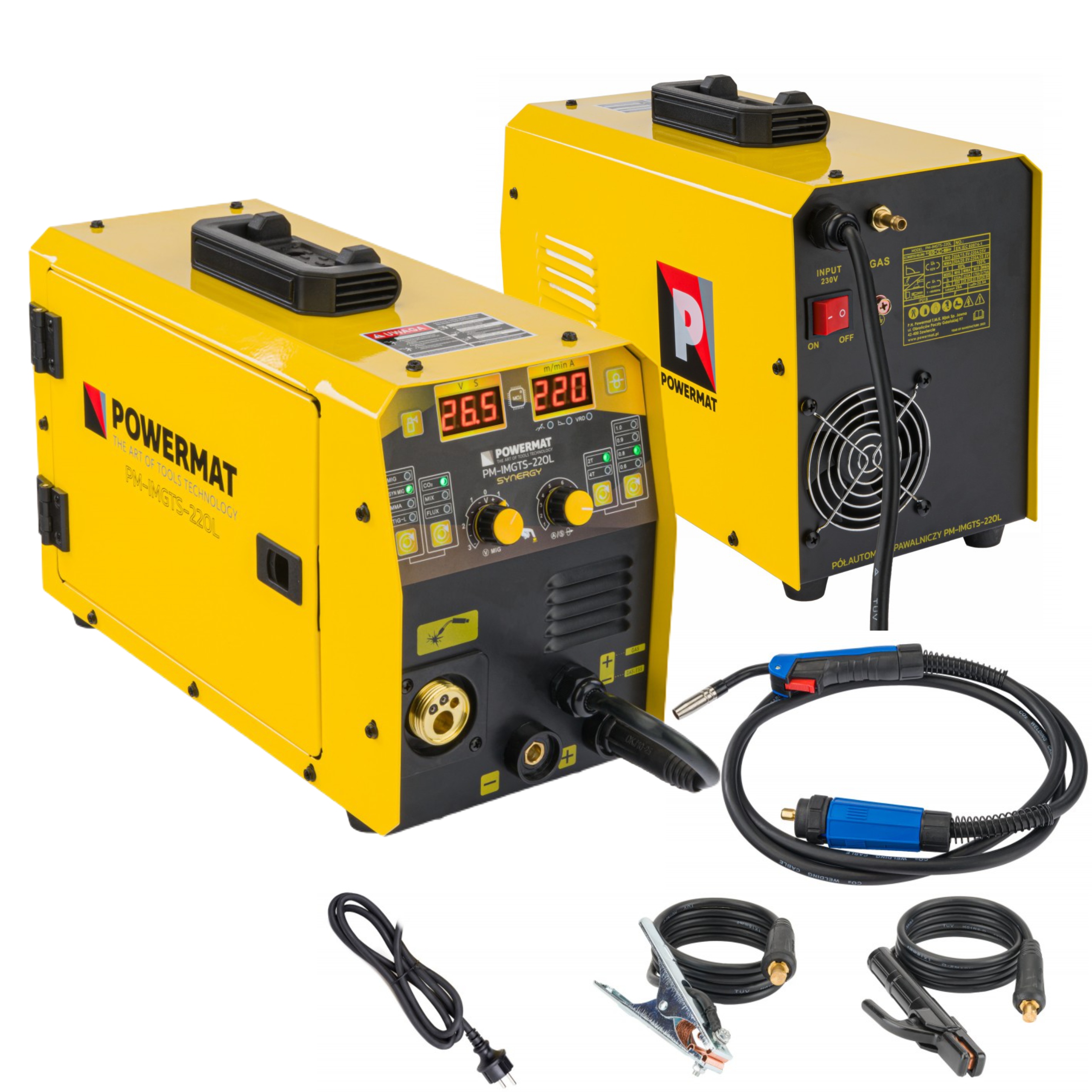

Зварювальний апарат Migomat MIG MAG MMA TIG 220A Synergy FLUX

POWERMAT PM-IMGTS-220L

Що таке інверторний мігомат PM-IMGTS-220L?

Зварювальний напівавтоматичний апарат POWERMAT PM-IMGTS-220L має дуже широкий спектр використання. Це забезпечує ефективне зварювання різних типів груп матеріалів у широкому діапазоні товщини матеріалу. Використані транзистори IGBT сприятливо впливають на зниження споживання електроенергії, більшу стійкість до перешкод і перепадів напруги, а також хороші характеристики дуги.

Панель керування тепер ще простіше використовувати, а оператор має швидкий доступ до всі функції. Це позитивно впливає на ергономіку та ефективність роботи на заводі.

Апарат має функцію синергічного зварювання, що дозволяє отримати найвищу якість зварювання при зварюванні всіх зварювальних матеріалів, особливо тих, що виготовлені з нержавіючої сталі. сталь і алюміній.

Електроніка пристрою заснована на транзисторах IGBT, що поєднує в собі переваги двох типів транзисторів, простоту управління польовими транзисторами і високу напругу пробою, а також швидкість перемикання біполярні транзистори. Зварювальний струм дуже стабільний, що гарантує ідеальне зварювання. Завдяки технології IGBT пристрій легше і економніше в енергоспоживанні.

Модель PM-IMGTS-220L - автоматичний зварювальний апарат, в основі конструкції якого лежать ефективні транзистори IGBT. Він оснащений 2 чіткими РК-дисплеями, які показують поточний зварювальний струм, встановлений за допомогою ручок, одна з яких також є кнопкою вибору функції. Migomat оснащений вентилятором охолодження, електронними схемами та іншими компонентами, а також термодатчиком, який захищає пристрій від перегріву.

Ефективність і можливості

Висока ефективність і ефективне охолодження

Завдяки використанню транзисторної технології IGBT ККД пристрою становить цілих 60%.

Повністю автоматична подавання дроту.

Вбудовані функції для полегшення роботи

• ГАРЯЧИЙ СТАРТ (автоматичний), широко відомий як гарячий пуск, дозволяє змінювати зварювальний струм тимчасово збільшився вище значення, встановленого зварювальником. HOT START працює, коли запалюється дуга, і призначений для запобігання прилипання електрода до матеріалу. Це чудова допомога під час запалювання електрода.
• ANTI STICK (автоматично) відключає/мінімізує зварювальну напругу та струм у разі короткого замикання між електродом і зварюваним матеріалом. ANTI STICK дозволяє зварнику легше вийняти електрод.
• ARC FORCE (0–10) стабілізує дугу незалежно від її довжини. Зменшення значень функції призводить до м’якої дуги та меншої глибини проплавлення, тоді як збільшення значень функції призводить до більш глибокого проплавлення та можливості зварювання короткою дугою. З найвищим значенням для функції ARC FORCE можна «втиснути електрод у басейн розплавленого металу та пропалити матеріал».
• VRD (УВІМК./ВИМК.) Ця функція зменшує вихідну напругу до приблизно 20 В у розрядженому стані до безпечного рівня, що виключає ризик ураження електричним струмом.

Можливості технології та синергії

Додатковий комфорт роботи та переваги забезпечують:

• Ручний режим (MIG) - функція дозволяє вручну встановлювати параметри зварювання при зварюванні в екрані вуглекислого газу FeC/Co2 або в екрані FeC/ArCo2E308 Ar98
• Синергетичний режим (SYN MIG) - функція, яка дозволяє налаштувати автоматичний вибір параметрів
• Немає необхідності використовувати захисні гази з функцією FLUX - зручно при використанні самозахисних проводів
• Ручний вибір товщини дроту відповідно до параметрів і автоматичних діапазонів
• Ручний вибір зварювання керування (двотактний - 2T / чотиритактний - 4T)
• Вибір параметрів автоматичного зварювання залежно від типу газу, відсутності захисного газу та для зварювання алюмінію
• Функція FLUX - при зварюванні самозахищеними дротами E308 Ar98
• Регулювання індуктивності (-10 - (+10) дозволяє оптимізувати характеристики дуги в залежності від товщини листа, що зварюється, способів і умов зварювання. Функція корисна при зварюванні тонких сталевих листів, запобігаючи їх прогоранню, а також при паянні оцинкованих листів. Зміна значення індуктивності також зменшує кількість зварювальних бризок

Система подачі дроту

2-валковий пристрій подачі дозволяє точно подавати зварювальний дріт, усуваючи його ковзання.

Мобільність пристрою

Легка конструкція зі стійкою алюмінієвою ручкою дозволяє легко переміщати весь пристрій.

Можливості зварювання з апаратом PM-IMGTS-220L

Зварювання MIG/MAG

Зварювання MIG/MAG є одним із найпоширеніших процесів зварювання. Але що насправді стоїть за цим? Все залежить від вибору відповідних захисних газів і наповнювачів, аж до властивостей різних типів зварювальних дуг.

Зварювання MIG/MAG також називають дуговим зварюванням.

Де чи використовується цей метод зварювання?

Процеси зварювання MIG/MAG можна використовувати надзвичайно універсально. Вони використовуються, серед іншого, в металообробній промисловості, при будівництві сталевих конструкцій і резервуарів, у суднобудуванні та в автомобільній промисловості. Процеси MIG/MAG дозволяють зварювати елементи з різних матеріалів різної товщини та геометрії. MIG-зварювання особливо підходить для кольорових металів: алюмінію, магнію, міді та титану. Метод MAG в основному використовується для зварювання нелегованих, низьколегованих і високолегованих сталей.

Переваги зварювання MIG/MAG:

• висока ефективність плавлення,
• відсутність шлаку,
• легке запалювання зварювальної дуги,
• хороша придатність для механізованого та автоматизованого зварювання,
• висока швидкість зварювання з хорошою якістю зварювання ,
• хороша придатність для використання у вимушених і складних положеннях,
• низька вартість сполучників.

ММА

Дугове зварювання електродом з покриттям також називається методом ММА (ручне дугове зварювання) і є найстарішим і найбільш універсальним способом дугового зварювання.

Метод ММА використовує покритий електрод, який складається з металевого сердечника, покритого спресованим покриттям. Між кінцем електрода і зварюваним матеріалом виникає електрична дуга. Запалювання дуги відбувається контактним шляхом дотику кінця електрода до зварюваного матеріалу. Електродний розплав і краплі розплавленого електродного металу переносяться через дугу в розплавлену ванну зварного металу, утворюючи після охолодження зварний шов. Зварювальник переміщує електрод у міру його плавлення до зварюваного об’єкта так, щоб підтримувати постійну довжину дуги, і в той же час переміщує його розплавлений кінець уздовж лінії зварювання. Покриття плавленого електрода виділяє гази, які захищають рідкий метал від впливу атмосфери, а потім застигає і утворює шлак на поверхні ванни, який захищає твердіючий метал шва від впливу навколишнього середовища. Після віддалення електрода від заготовки електрична дуга припиняється і процес зварювання переривається. Після укладання одного штапика необхідно механічно видалити шлак.

Основна відмінність від інших методів зварювання полягає в тому, що при ММА електрод вкорочується. У методах TIG і MIG/MAG довжина електрода залишається незмінною, а відстань між ручкою та зварюваним елементом постійна. При методі ММА для підтримки постійної відстані між електродом і зварювальною ванною електродотримач необхідно постійно переміщати в бік зварюваного елемента, а це означає, що навички зварника відіграють особливу роль.

Зварювання TIG

Зварювання TIG - це спосіб, який дозволяє отримати зварні шви найвищої якості. Зварювальна дуга горить між стійким до високих температур, неплавким вольфрамовим електродом і деталлю. Інертний газ, який дав назву методу, створює безкисневу атмосферу та запобігає хімічним реакціям у рідкій зварювальній ванні. Це призводить до гладких, рівних швів без пор. Присадковий метал подається вручну або з пристрою подачі дроту.

Зварювання TIG можливе для всіх зварюваних металів. Найбільша сфера застосування - це нержавіючі сталі і кольорові метали, такі як алюміній, мідь і латунь. TIG використовується в основному для створення кореневого проходу зварного шва, оскільки зварні шви чисті й не мають пор, тому добре витримують динамічні навантаження.

Вбудований 3,3-дюймовий турбовентилятор

Завдяки потужному підшипниковому вентилятору машина дуже швидко охолоне у разі теплового перевантаження.

Технічні дані

• модель: PM-IMGTS-220L
• живлення: 230 В / 50 Гц
• Споживання електроенергії MIG / MAG: 6 кВА
• споживана потужність TIG: 5,8 кВА
• споживана потужність MMA: 5,8 кВА
• методи зварювання: MIG-MAG FLUX / MMA / LIFT-TIG li>
• Діапазон зварювального струму MIG-MAG: 30 - 220 [A] (залежно від товщини дроту) (10 В - 26,5 В)
• Діапазон зварювального струму SYN-MIG: 30 - 220 [A] ] (залежно від товщини дроту)
• Діапазон зварювального струму MMA: 25–220 [A]
• Діапазон зварювального струму TIG: 15–220 [A]
• робочий цикл зварювального струму 100%: (MIG-MAG - 170A)
• робочий цикл зварювального струму 60%: (MIG-MAG - 220 A)
• робочий цикл зварювального струму 100% : (MMA - 170 A)
• робочий цикл зварювального струму 60%: (MMA - 220 A)
• робочий цикл зварювального струму 100%: (TIG-LIFT - 170 A )< /li>
• робочий цикл зварювального струму 60%: (TIG-LIFT - 220 A)
• підтримуваний діаметр дроту: 0,6 / 0,8 / 0,9 / 1,0 [ мм]
• підтримується діаметр електрода: 1,6 мм - 5 мм
• Напруга зварювання MIG-MAG: 15 - 26,5 [В]
• режими роботи: ручний / напівавтоматичний / синергічний
• підтримувані котушки дроту: максимум до 5 кг
• клас ізоляції: F
• захист мережі: 25 A (MIG), 32 A (MMA), 25 A (TIG)< /li>
• ступінь захисту: IP21S
• розміри: 41 x 19 x 29 [см] (довж. / ширина / висота)
• Вага нетто: 7,5 кг

Обладнання

• тримач маси (-): 205 см
• тримач електрода ММА (+): 210 см / діаметр пробки 13 мм 35-50
• Ручка EURO MIG / MAG: 295 см
• контактний наконечник: 1x 0,8 [мм]
• роликовий (двосторонній) опорний дріт: 0,8 мм і 1,0 мм; тип U
• зварювальна маска
• щітка з молотком
• посібник користувача польською та англійською мовами
