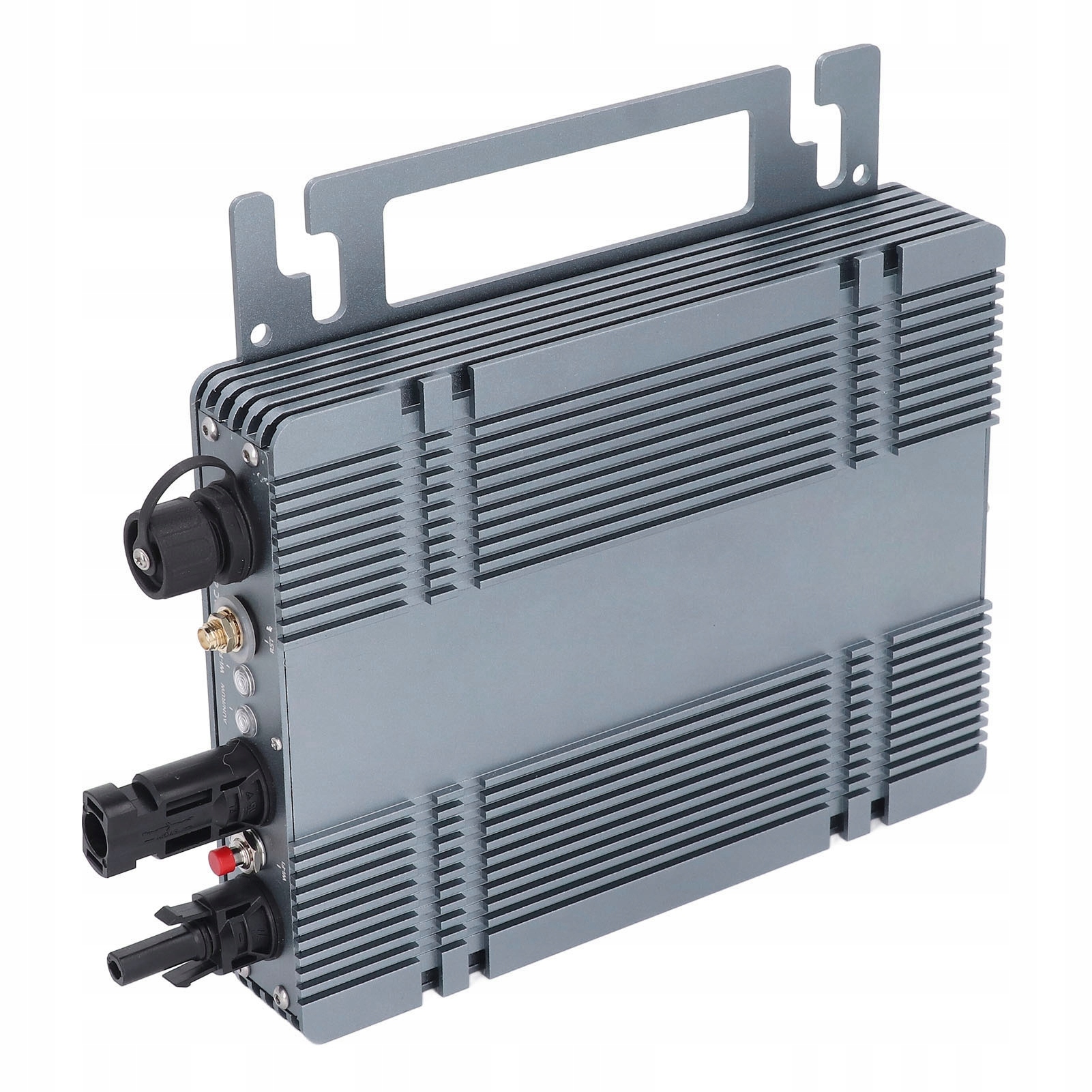

Мікро сонячний інвертор 200 Вт MPPT, однофазна панель HK

Функція:

1. Пульт дистанційного керування: інтелектуальний інвертор, немає необхідності відвідувати місце події, зберігати відомий робочий стан у будь-який час, гнучке налаштування параметрів живлення, не обмежене відстанню, підтримує широку вихідну напругу змінного струму 90-260 В

2. Кілька екранів: мікро-сонячний інвертор, вбудований страхувальний і захисний пристрій, із функцією введення та виведення, щоб уникнути зворотного пошкодження, багаторазовий дизайн захисту, насолоджуйтеся спокоєм

3. Міцний матеріал: мікроінвертор сонячної мережі виготовлено з високоякісного алюмінієвого сплаву для високої міцності та довговічності, що забезпечує чудове розсіювання тепла для внутрішніх пристроїв і стабільні умови перетворення електроенергії.

4. Інтегроване заземлення: інвертор MPPT сонячної мережі з мікрогравіруванням із частотним трансформатором, електрична ізоляція. Заземлення пристрою забезпечується PE в кабелі змінного струму, додаткове заземлення не потрібне

5. Функція захисту: мікроінверторний острів сонячної мережі, захист від напруги, захист

Специфікація:

• Тип елемента: мікроінвертор сонячної мережі
• Матеріал: алюмінієвий сплав
• Вхід (постійний струм, PV):
• Кількість роз’ємів: 1 комплект
• Діапазон напруги MPPT: 22-48 В
• Діапазон робочої напруги: 20-50 В
• Максимальна вхідна напруга: 50 В
• Початкова напруга: 22 В
• Максимальна вхідна потужність: 200 Вт
• Максимальний вхідний струм: 15 А
• Вихідні дані (змінний струм):
• Потужність однофазної мережі: 90-260 В (адаптивний)
• Номінальна вихідна потужність: 200 Вт
• Максимальна вихідна потужність: 200 Вт
• Номінальний вихідний струм: 120 В змінного струму 1,2 А, 230 В змінного струму 1,1 А
• Номінальна вихідна напруга: 120 В змінного струму, 230 В змінного струму (фактична адаптивна 90-260 В)
• Вихідна напруга за замовчуванням діапазон: 120 В змінного струму (80-160 В), 230 В змінного струму (180-270 В)
• Номінальна вихідна частота: 50 Гц/60 Гц
• Діапазон вихідних частот за замовчуванням: 50 Гц: 47,5 Гц-51,5 Гц, 60 Гц: 58 Гц-61 Гц
• Коефіцієнт потужності:> 0,99%
• Загальна гармоніка спотворення: THD <5%
• Максимальна кількість одиниць у кожній гілці: 120 В змінного струму: 9 одиниць, 230 В змінного струму: 18 одиниць
• ККД:
• Пікова ефективність: 95%
• Номінальна ефективність MPPT: 99,5%
• Енергоспоживання вночі: <1 Вт
• Механічна дані:
• Діапазон робочих температур: від -40 ℃ до +65 ℃
• Діапазон температур: від -40 ℃ до +85 ℃
• Максимальний струм кабелю шини змінного струму: 20A
• Ступінь водонепроникності: IP66
• Режим охолодження: природна конвекція, без вентилятора
• Інше характеристики:
• Зв'язок: Wi-Fi (хмарний моніторинг)
• Конструкція трансформатора: частотний трансформатор, електрична ізоляція
• Інтегроване заземлення: заземлення пристрою забезпечується PE в кабелі змінного струму. Додаткове заземлення не потрібне
• Функція захисту: острівний захист, захист від напруги, частотний захист, температурний екран, екран від струму тощо.
• Відповідність проекту: EN IEC61000-3-2: 2019+ A1: 2021
• EN 61000-3-3: 2013+ A1: 2019+ A2: 2021
• EN IEC55014-2: 21, EN IEC55014-2: 21

Як використовувати:

1. Використовуйте гвинти з комплекту, щоб надійно встановити інвертор на кронштейн сонячної панелі.

2. Підключіть роз’єми постійного струму сонячної панелі до вхідних клем постійного струму інвертора, переконавшись, що він збігається з позитивним і негативним полюсами.

3. Відкрийте кришку для води вихідного роз’єму змінного струму на інверторі та під’єднайте з’єднувальний кабель змінного струму до роз’єму для води змінного струму.

4. Під’єднайте вихідний кабель змінного струму до основного кабелю змінного струму.

5. Повторіть кроки з 1 по 3 для кожного інвертора, обов’язково встановивши та підключивши їх усі.

6. Під’єднайте головний кабель змінного струму до електромережі, щоб почати свою мандрівку зеленою енергією.

• Список пакетів

:

• 1 x інвертор
• 1 x вихідний кабель
• 1 x антена
• 4 x гвинти
• 4 x шайби
• 4 x гайки
• 1 x посібник користувача
