Мікрохвильовий радарний датчик MINI LED датчик руху

Мікрохвильовий датчик руху MINI, 360°/180°, 1200 Вт, DIP, поверхневий монтаж

мікрохвильовий датчик руху MINI був спеціально розроблений для автоматичного керування електричними приладами та освітленням. Це дозволяє непомітно монтувати поверхню у відповідному місці.

Пристрій оснащено мікрохвильовим датчиком, фотодіодом і регулюванням, що дозволяє автоматизовано керувати пристроєм, враховуючи такі параметри, як інтенсивність світла, режим очікування час і робочий діапазон.

Найважливіші параметри:

✔️ Тип датчика: мікрохвильовий

✔️ Виявлення кут: 180° / 360°

✔️ Макс. наван 8 м (радіус)

✔️ Регулювання датчика освітлення: 5 / 30 / 150 / 2000 люкс

✔️ Регулювання часу активації: 5 с / 30 с / 90 с / 3 хв / 5 хв / 10 хв

Технологія виявлення мікрохвиль

Датчик випромінює електромагнітну хвилю з частотою 5,8 ГГц і приймає її відлуння. Будь-які зміни, викликані навіть невеликим рухом у спостережуваній області, активують підключений до нього пристрій. Характеристики мікрохвильового датчика дозволяють йому виявляти рух крізь скло, гіпсокартон, пластик тощо.

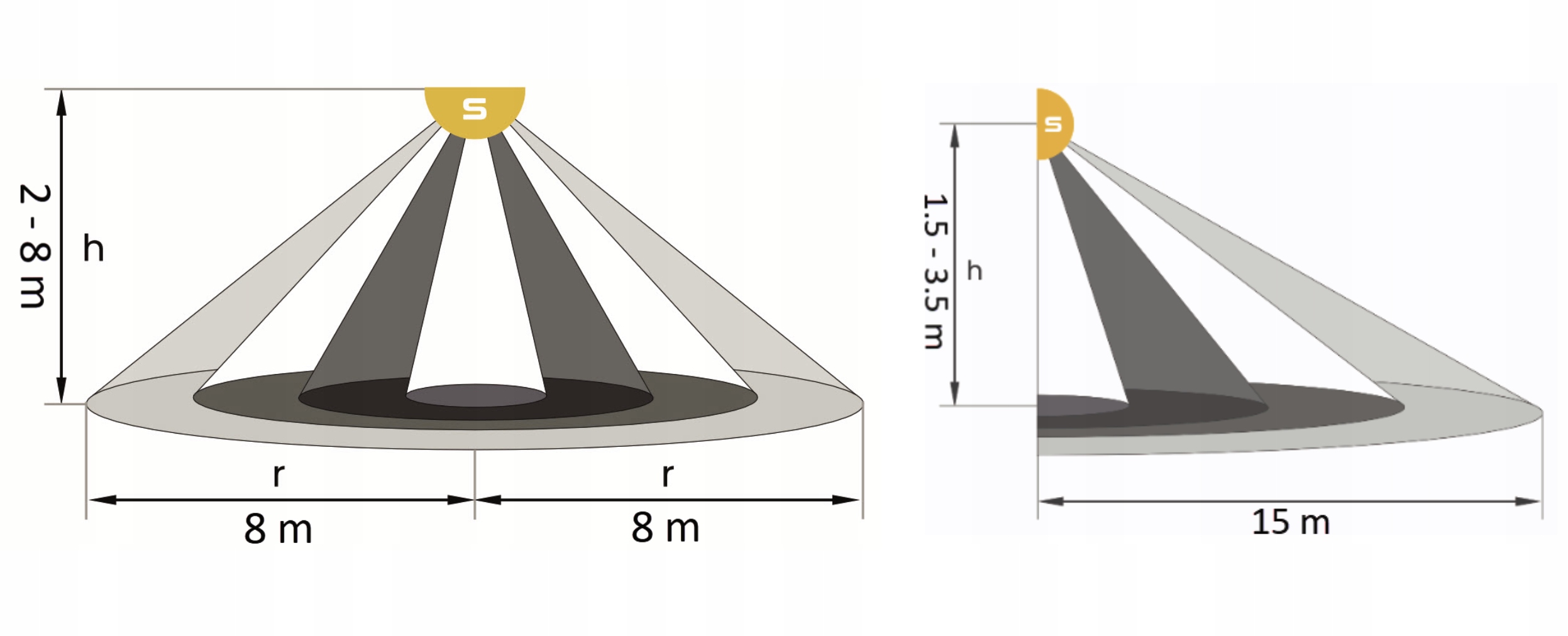

Характеристики виявлення

При монтажі на стелі дозволяє виявляти рухомі об’єкти на площі до 16 м, при монтажі на стіні – до 15 м.

Доля

Датчик призначений для встановлення як системи керування індуктивними пристроями (наприклад, світлодіодним освітленням) і резистивними пристроями, що живляться від мережі змінного струму 230 В 50 Гц. Датчик також дозволяє керувати пристроями залежно від вибраного рівня навколишнього освітлення.

Приклад процедур датчика в поєднанні зі світлодіодною лампою

При інтенсивному освітленні, яке перевищує денний поріг, датчик не вмикатиме лампу, коли хтось увійде в кімнату.

Якщо навколишнє освітлення нижче за встановлене в датчику порогове значення освітлення, лампу ввімкнеться. Наступного разу, коли буде виявлено рух, час активації буде скинуто.

Коли ви виходите з кімнати, лампа автоматично вимикається після запрограмованого часу активації.

ПРОГРАМУВАННЯ ДАТЧИКА здійснюється простим вибором відповідного значення за допомогою ручок TIME, SENS, LUX

Затримка та безперервність виявлення [ЧАС]

Встановлення часу роботи після виявлення руху, що регулюється від 10 с ± 3 с до 12 хв ± 2 хв. Коли відбувається виявлення, датчик активується, а повторне виявлення скидає час активації.

Датчик освітленості [LUX]

Регулювання роботи пристрою в залежності від інтенсивності освітлення для обраного значення люкс - 5/30/150/2000. Датчик може реагувати вдень, якщо встановлено максимальне положення 2000. Якщо встановлено мінімальне значення, пристрій буде активовано лише в темряві. При встановленні максимального значення - 2000 LUX, датчик буде активувати підключений пристрій як вдень, так і вночі.

Діапазон виявлення [SENS]

Для монтажу на стелі: діапазон виявлення (радіус) можна встановити на 2 м / 5 м / 8 м. Для настінного монтажу: діапазон виявлення можна регулювати до: 5 м /10 м / 15 м. Завдяки діапазону виявлення пристрій можна монтувати під такими поверхнями, як підвісні стелі, гіпсокартон та інші легкі будівельні матеріали, які дозволяють мікрохвильовій хвилі вільно проходити. У разі прихованого монтажу слід враховувати неможливість контролювати інтенсивність освітлення - тоді датчик повинен бути встановлений на цілодобовий режим роботи (значок сонця).

Логістичні параметри:

• Кількість прямих упаковок: 1 шт.
• Кількість шт. у збірній упаковці: 100 шт.
• Розміри первинної упаковки (Д x Ш x В): 3,5 x 5 x 11 см
• Розміри масової упаковки (Д x Ш x В): 34 x 23 x 27 см
• Вага брутто прямої упаковки: 0, 06 кг
• Вага брутто збірної упаковки: 7,20 кг
• Об'єм збірної упаковки: 0,021 м³

Параметри продукту:

• Модель: TG-MS-MW-603W-S
• Тип: датчик руху
• Технологія датчика: мікрохвильова, CW радар, робоча частота ISM 5,8 ГГц, випромінювана потужність <0,2 мВт
• Номінальна напруга живлення: 220–240 В змінного струму
• Номінальна частота живлення: 50–60 Гц
• Макс. резистивне навантаження: 1200 Вт
• Макс. індуктивне навантаження: 300 Вт
• Макс. навантаження на світлодіодне джерело світла: 300 Вт
• Місце використання: в приміщенні
• Місце встановлення: поверхневий, на стіні або стелі
• Диапазон виявлення: настінний монтаж: макс. стельовий монтаж макс. 8 м (радіус)
• Висота установки: стіна: 1,5 - 3,5 м; стеля: 2 - 8 м
• Релейний вихід: немає
• Мобільний додаток: немає
• Регулювання діапазону виявлення "SENS": так; вибір: 20% або 50%, або 75% або 100%
• Регулювання часу активації 'TIME': так; вибір: 5 с / 30 с / 90 с / 3 хв / 5 хв / 10 хв
• Регулювання чутливості датчика світла 'LUX: так; вибір: 2 люкс / 5 люкс / 20 люкс / 50 люкс / 2000 люкс
• Кут виявлення датчика: 180° / 360°
• Швидкість виявлення руху об'єкта: 0,6 - 1,5 м/с

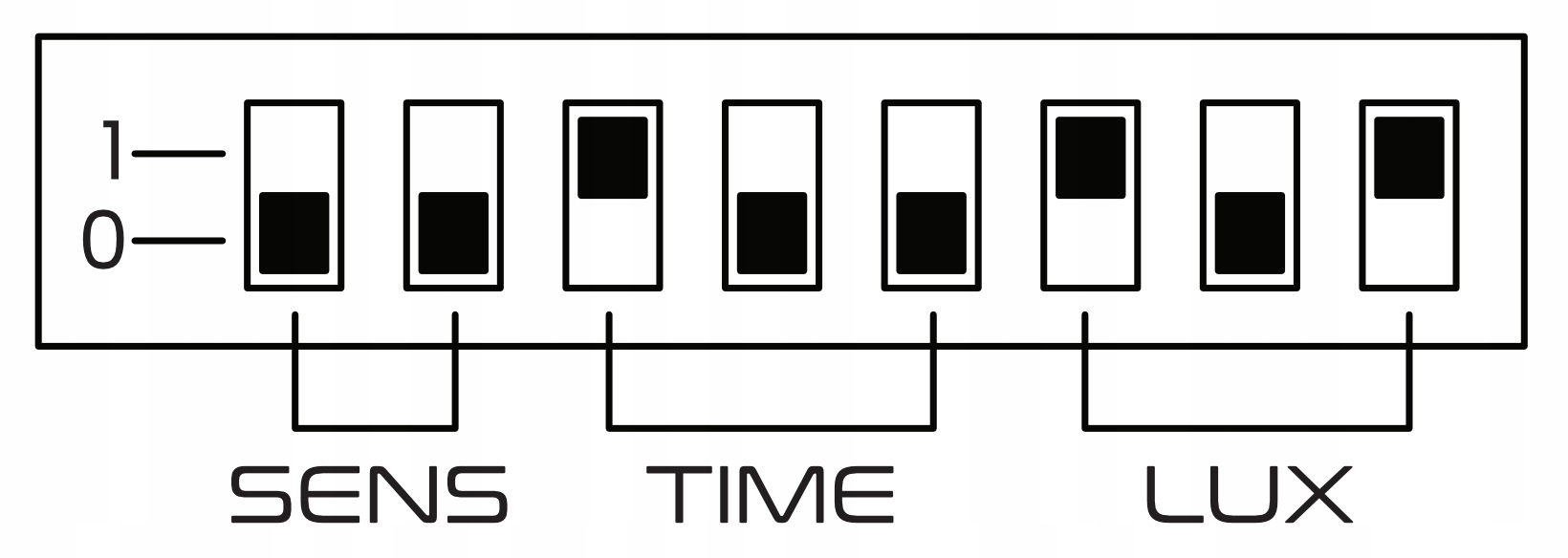

• Метод налаштування датчика: DIP-перемикачі
• Клас захисту:< /b > II
• Ступінь захисту: IP20
• Матеріал корпусу: полікарбонат [ПК]

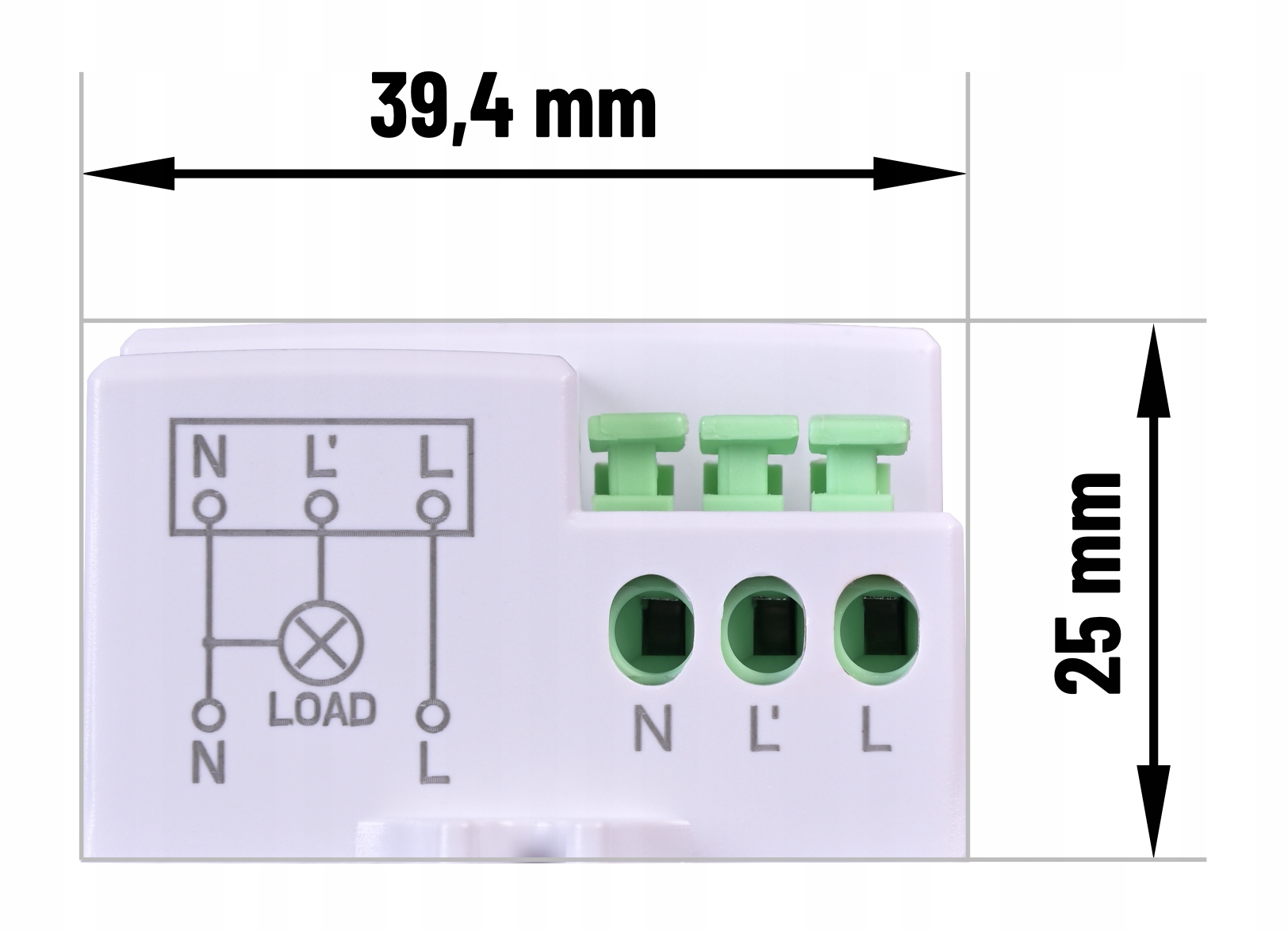

• Розміри [Д x Ш x В]: 68 x 39,4 x 25 мм
• Температура експлуатації та зберігання: хв. -20°C; макс. +40°C
• Вологість при експлуатації та зберіганні: RH <93% без конденсації
• Призначення продукту: освітлення автоматики керування або інших електричних пристроїв
• Тип підключення: безгвинтові клеми
• Діапазон перерізів використовуваних проводів: 1,5 мм²
• Колір корпусу: білий
• Вага нетто: 0,04 кг
