Мікросхема ШІМ-регулятора TL494CN Оригінал TI DIP-16
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 932
Покупая «Мікросхема ШІМ-регулятора TL494CN Оригінал TI DIP-16» данный товар из каталога «Аналоговые» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
ШІМ-регулятор TL494CN Original TI DIP-16
TL494CN PWM Circuit TI DIP-16 Regulator 40V, 0.2A 300KHz PWM
Нові оригінальні схеми від виробника TEXAS INSTRUMENTS

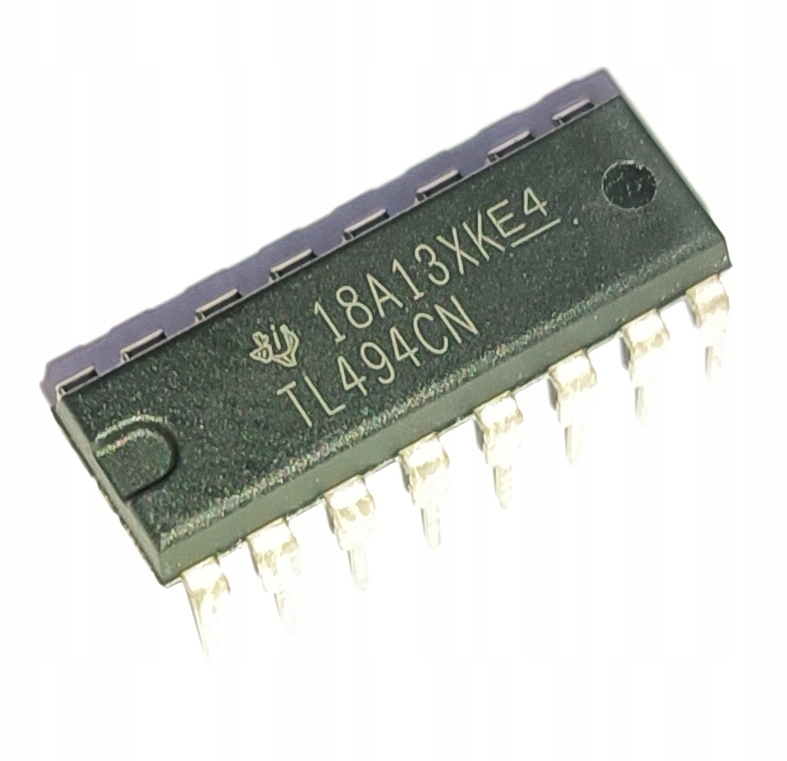

На фото показаний продукт для продажу.
Схема TL494 містить усі функції, необхідні для створення схеми керування широтно-імпульсною модуляцією (ШІМ) на одній мікросхемі. Розроблений головним чином для керування живленням, цей пристрій забезпечує гнучкість адаптації схеми керування живленням до конкретного застосування. Пристрій TL494 містить два підсилювачі помилок, вбудований в мікросхему регульований генератор, компаратор контролю мертвого часу (DTC), тригер керування імпульсами, регулятор 5 В з точністю 5% і схеми керування виходом. Підсилювачі помилки мають діапазон синфазної напруги від -0,3 В до VCC - 2 В. Компаратор керування мертвим часом має фіксоване зміщення, яке забезпечує приблизно 5% мертвого часу. Вбудований генератор можна обійти, підключивши RT до опорного виходу та забезпечивши пилоподібний вхід до CT, або він може управляти загальними схемами в синхронних багаторейкових джерелах живлення. Незв'язані вихідні транзистори забезпечують вихід із загальним емітером або емітер-повторювачем. Мікросхема TL494 забезпечує двотактний або односторонній вихід, який можна вибрати за допомогою функції керування виходом. Архітектура цієї системи виключає можливість подвійного пульсування вихідного сигналу під час двотактної роботи. Система TL494 характеризується роботою в діапазоні від 0°C до 70°C.
