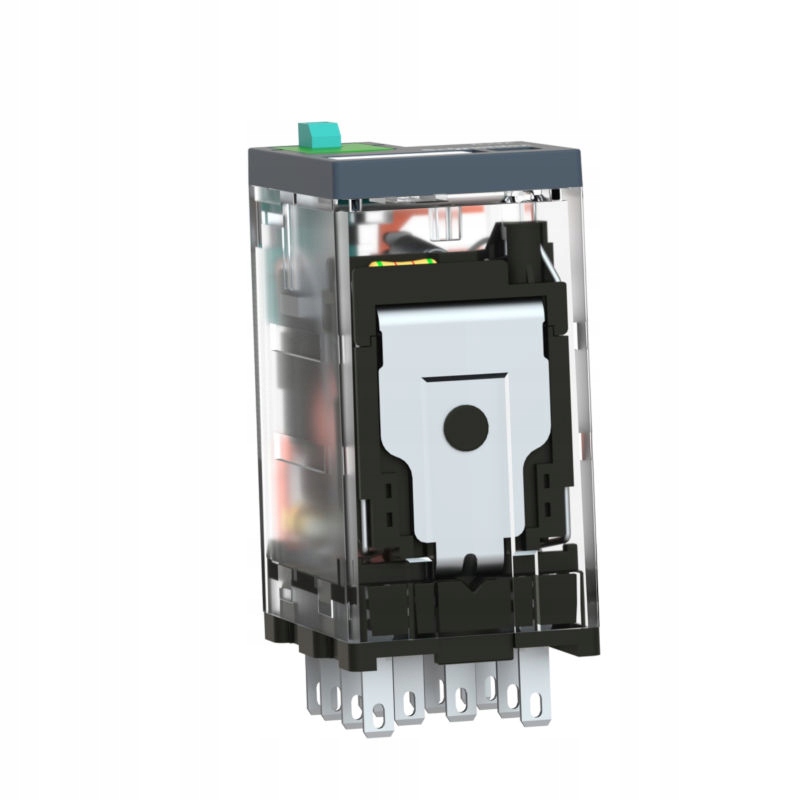

Міні світлодіодне реле Schneider 4C/O 6A, 24V DC

Schneider Electric, Zelio Relay Мініатюрне світлодіодне реле 4C/O 6A, 24V DC, RXM4AB2BD

• Асортимент продукції: Електромеханічні реле Harmony

  Світлодіодний індикатор, що вказує на стан перемикача: Так

  Назва серії: Мініатюра

  Коротка назва пристрою: RXM

  Тип продукту або компонента: Реле, що підключається

  Тип керування: Тестова кнопка, що замикається

  Тип і конфігурація контакту: 4 C/O

  Напруга ланцюга керування [Uc]: 24 В постійного струму

  Номінальний струм [In]: 6 A

  Постійний вихідний струм: 5 A

  Струм навантаження: 6 A при 250 В змінного струму (AC)

  Струм навантаження: 6 A при 28 В постійного струму (DC)

  Тип компонента: Повний продукт

Мініатюрні реле RXM є частиною електромеханічних реле Harmony. Це вставне реле для монтажу в гніздо RXZE.

Це реле 4 C/O з номінальним струмом 6 A та напругою ланцюга керування 24 В постійного струму. Він також пропонує одноступеневу кнопку перевірки блокування та індикатор стану механічного контакту. Кнопка тестування миттєво активується натисканням синьої кнопки на передній панелі та блокується поворотом зеленої частини вгору. Механічний індикатор розташований поруч із кнопкою перевірки, де помаранчевий прапорець вказує на стан контакту реле. Зелений світлодіод на передній панелі засвітиться, коли реле ввімкнено. Індикатор стану зі світлодіодом: чітка індикація вдень і вночі.

Його дизайн адаптований до промислового обладнання, упаковки, текстилю, систем опалення, вентиляції та кондиціонування повітря, панелей керування автоматизацією, розподільних щитів низької та середньої напруги, контролерів двигунів, інтерфейсів ПЛК, джерел живлення, будівельного чи медичного обладнання, керування освітленням. Це екологічний продукт преміум-класу, який відповідає міжнародним стандартам і сертифікатам, таким як IEC, CE, UL, CSA, EAC, Lloyd's, RoHS і REACH.

Реле RXM слід використовувати з роз’ємом RXZE (гвинтова клема, гвинтовий роз’єм, вставна клема). Для захисту від вібрації до розетки можна додати пластиковий/металевий хомут. Також доступні модулі захисту та легенда маркування.

Він продається партіями по 10 одиниць, і довідкова інформація включає лише реле. Вставні реле RXM — це серія промислових вставних реле, розроблених як для простих, так і для складних систем автоматизації, доступних у версіях з 2 CO (12 A), 3 CO (10 A), 4 CO (6 A), 4 CO (3 A) контакти низького рівня .

• Додаткові параметри:
• Загальна глибина: 80,35 мм
• Загальна висота: 82,8 мм
• Код сумісності: RXM
• Форма шпильки: плоска
• Максимальна комутаційна потужність: 1500 ВА/168 Вт
• Вага продукту: 0,037 кг
• Контактний матеріал: AgNi
• Порогове значення напруги відключення: >= 0,1 Uc
• Середнє споживання у Вт: 0,9 Вт
• Номінальна робоча гранична напруга: 19,2...26,4 В постійного струму (DC)
• Номінальний робочий струм [Ie]: 3 A при 28 В (DC) Н.З. відповідно до IEC
• Номінальний робочий струм [Ie]: 3 A при 250 В (змінного струму) НЗ відповідно до IEC
• Номінальний робочий струм [Ie]: 6 A при 28 В (DC) НІ відповідно до IEC
• Номінальний робочий струм [Ie]: 6 A при 250 В (змінного струму) НІ відповідно до IEC
• Номінальний робочий струм [Ie]: 6 А при 277 В (змінного струму) відповідно до UL
• Номінальний робочий струм [Ie]: 8 А при 30 В (постійний струм) відповідно до UL
• Сертифікати продукту: CE
• Сертифікати продукту: Lloyd
• Ступінь захисту IP: IP40 відповідно до EN/IEC 60529
• Температура навколишнього середовища для зберігання: -40-85 °C
• Температура навколишнього середовища для роботи: -40-55 °C
• Електрична міцність: 1300 В змінного струму (AC) між контактами з мікророз’єднуючою ізоляцією
• Електрична міцність: 2000 В змінного струму (AC) між котушкою та контактом із основною ізоляцією
• Електрична міцність: 2000 В змінного струму (AC) між полюсами основної ізоляції

Реле Zelio

Електромеханічний інтерфейс, мініатюрні та силові реле.

Повний асортимент електромеханічних реле, включаючи інтерфейсні реле, мініатюрні реле та силові реле від 1 до 4 контактів CO, до 30 А.

Він доступний для більшості промислових машин: пакувальних машин, текстильних машин, HVAC, панелей керування та інтерфейсів ПЛК.

ФУНКЦІЇ РЕЛЕ:

• Дозволяє зменшити розміри корпусів, одночасно збільшуючи надійність машини: можна встановити практично будь-де.
• Забезпечує економічне рішення для реалізації багатьох функцій перемикання з великою кількістю контактів
• Це гнучка структура, яка економить простір
• Просте встановлення та вилучення реле з розетки
• Економія часу до 65% завдяки використанню шинного сполучника
• Виріб має клас захисту IP40 і має прозору кришку, що дозволяє оператору візуально перевіряти стан контактів
• Можливість роботи в системах автоматизації з дротовою логікою як доповнення до функцій промислових програмованих контролерів (ПЛК)
• Індикатор стану зі світлодіодом: чітка індикація вдень і вночі
• Пропонуйте тривалий термін служби електрики завдяки програмам для вимірювання та контролю
