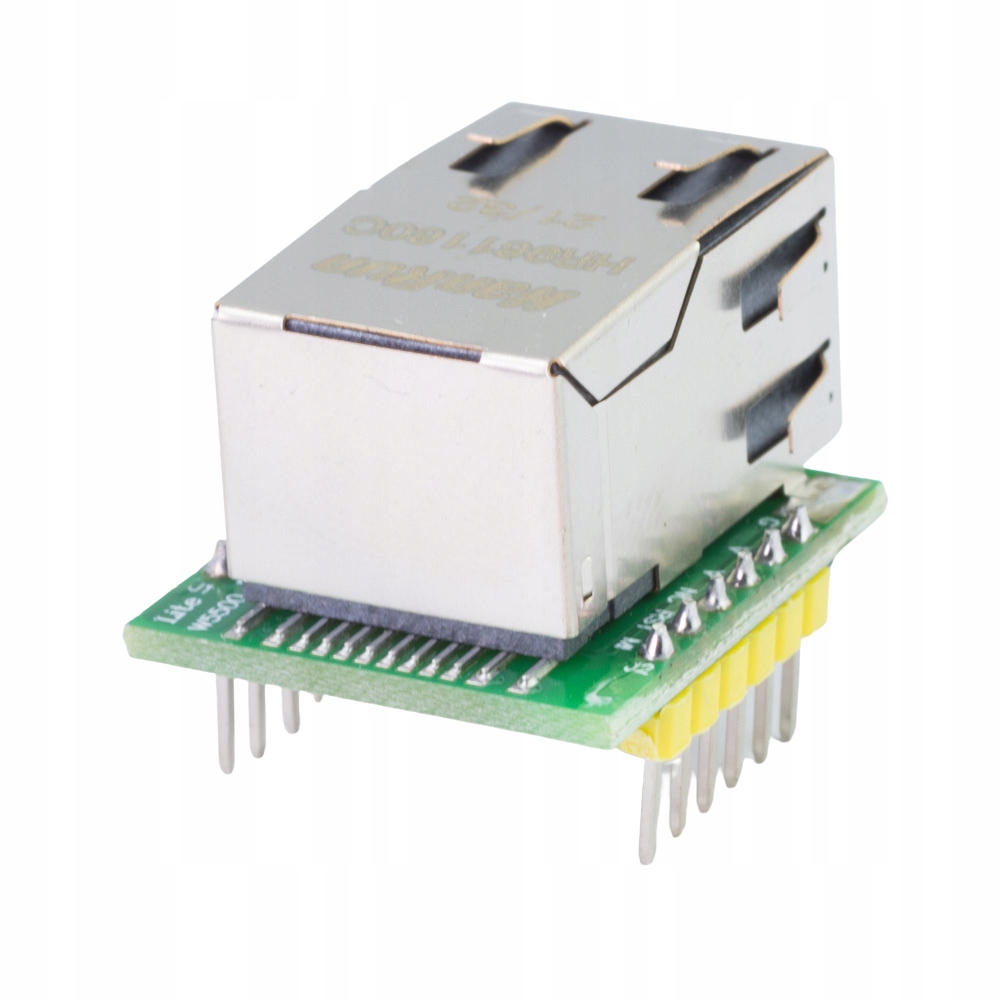

Мініатюрний модуль Ethernet W5500 Arduino STM32

Мережевий модуль малого розміру (Ethernet) для електронних проектів на Arduino, STM32 та інших. Порівняно з Arduino Ethernet Shield справді крихітний.

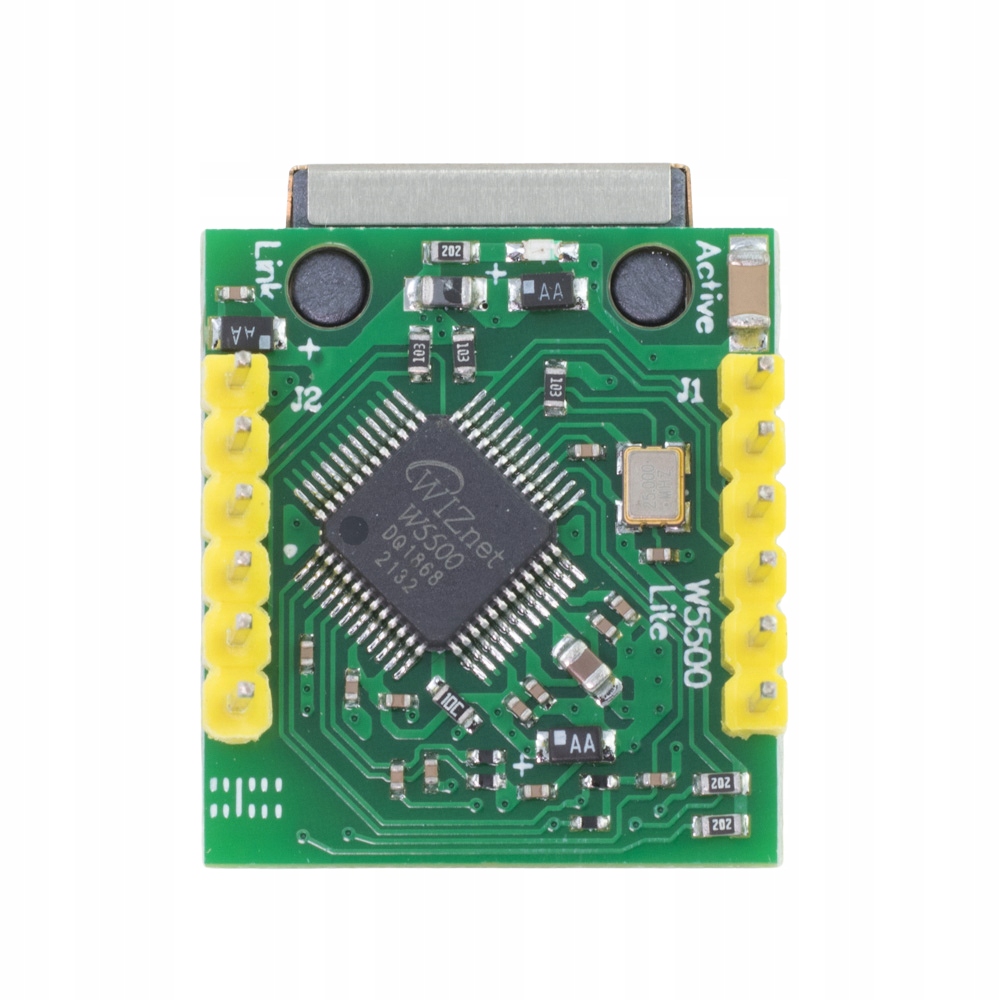

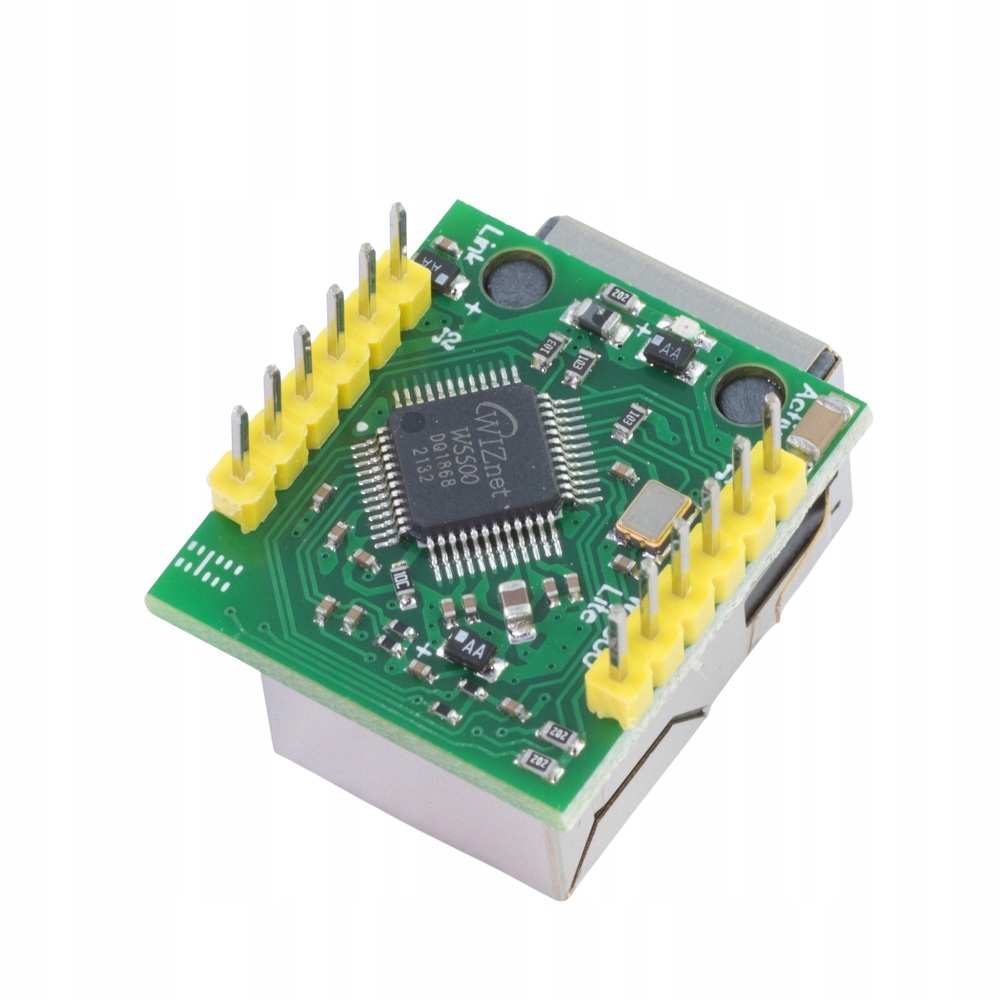

Серце модуля містить мережевий чіп Wiznet W5500. Ця система швидша та ефективніша ніж його попередник W5100.

Найбільша перевага W5500 полягає в тому, що він має вбудований апаратний стек TCP/IP, UDP та інших протоколів, які використовуються в мережах. За допомогою цього модуля ви можете легко підключити Arduino до Інтернету або локальної локальної мережі.

Модуль сумісний із бібліотеками Arduino. Виробник сам надає відповідні робочі бібліотеки в Arduino IDE: https://github.com/Wiznet/Ethernet

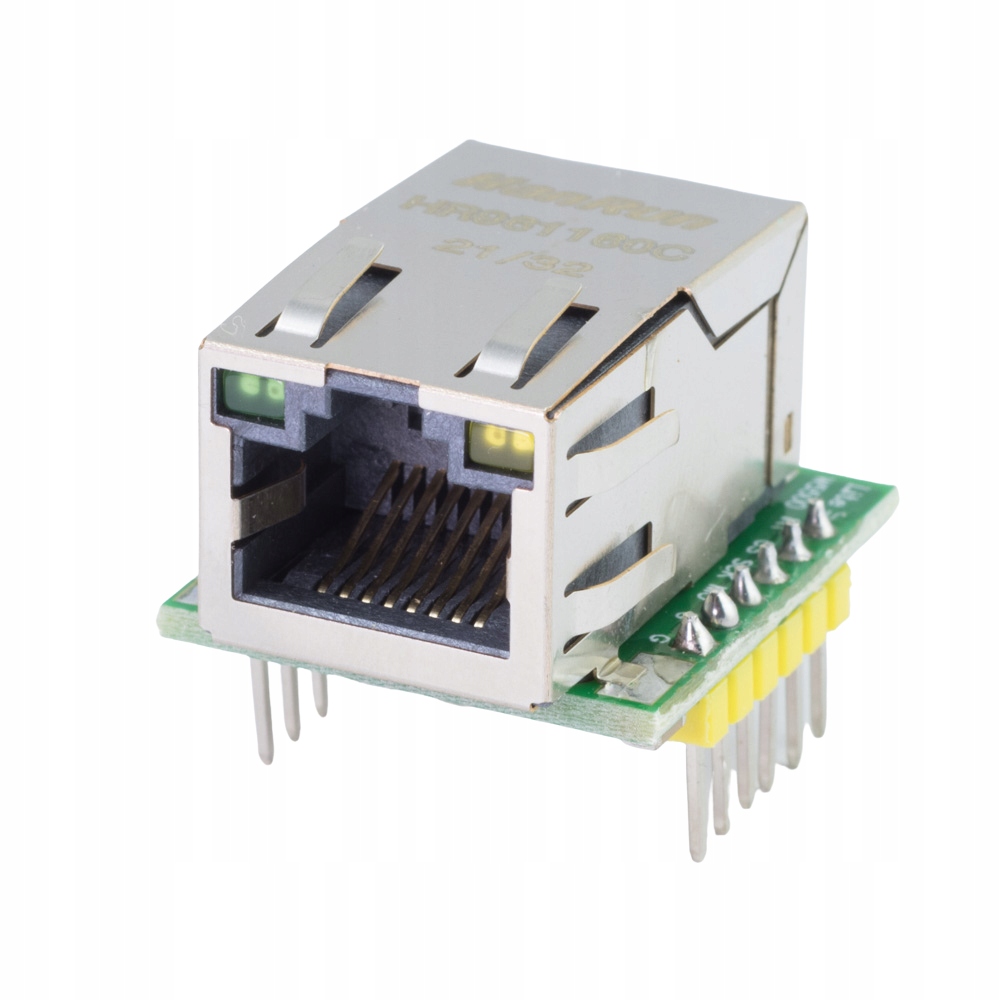

Мережева розетка RJ-45 має вбудований трансформатор. Просто підключіть кабель і все. Підключення до мережі працюватиме. Таким простим способом ви можете створити простий веб-сервер на основі веб-сайту за допомогою Arduino або STM32.

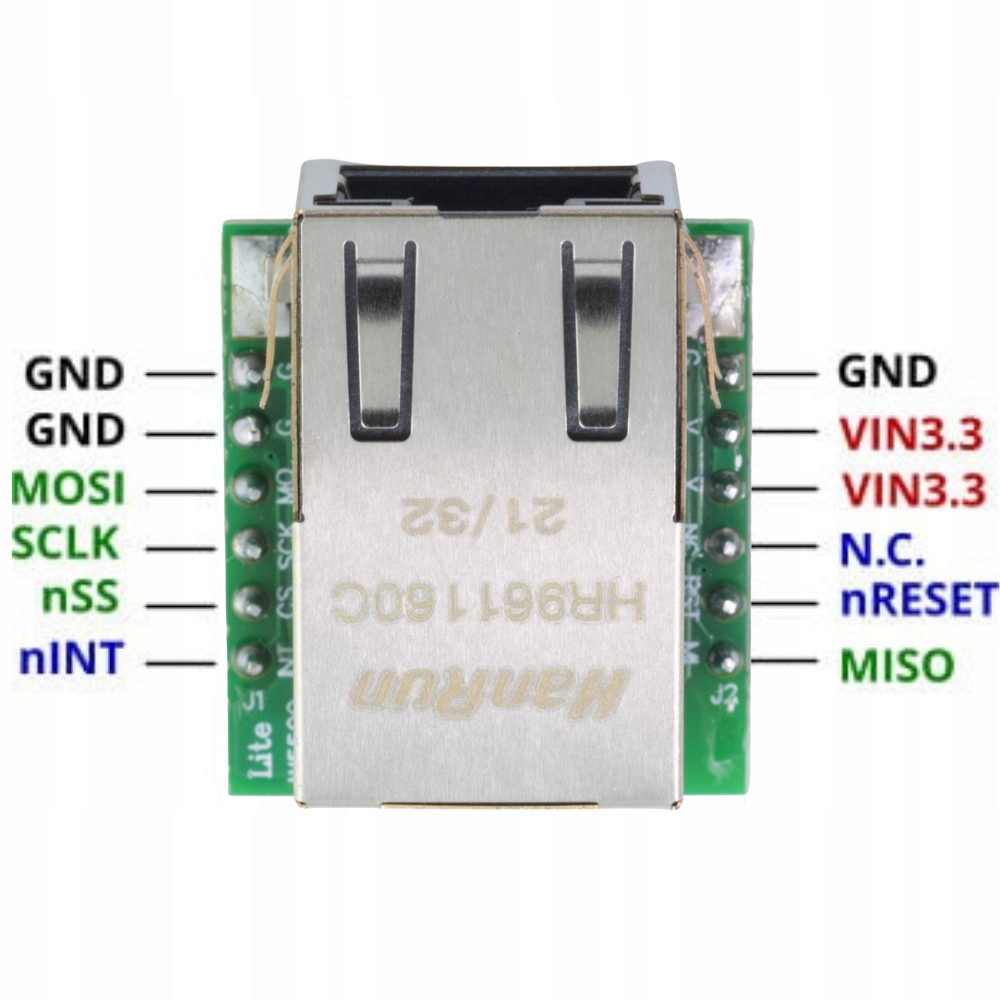

Золоті контакти розміщено таким чином, що їх ідеально підходить для підключення до макетної плати. Його розміри дозволяють використовувати його безпосередньо в розробленому пристрої як готовий мережевий модуль.

Технічні характеристики:

• Система: W5500
• Живлення: 3,3 В із потужністю близько 200 мА < /li>
• Зв'язок: SPI (толерантний до 5 В)
• Вбудований стек TCP/IP
• Протокол підтримка TCP/IP, UDP, ICMP, ARP, IGMP, PPPoE
• Підтримка Wake on LAN через UDP
• До 8 незалежних розеток одночасно
• Стандартний фізичний рівень Ethernet (PHY): 10BaseT/100BaseTX (10/100 Мб)< /li>
• Підтримка автоматичного узгодження
• Струм споживання: 120 мА
• Режим вимкнення живлення
• Розміри: 25 x 23 мм
• b>
• Золоті контакти, припаяні до плати
• Растр: 2,54 мм
• Підходить до макетної плати< /li >
