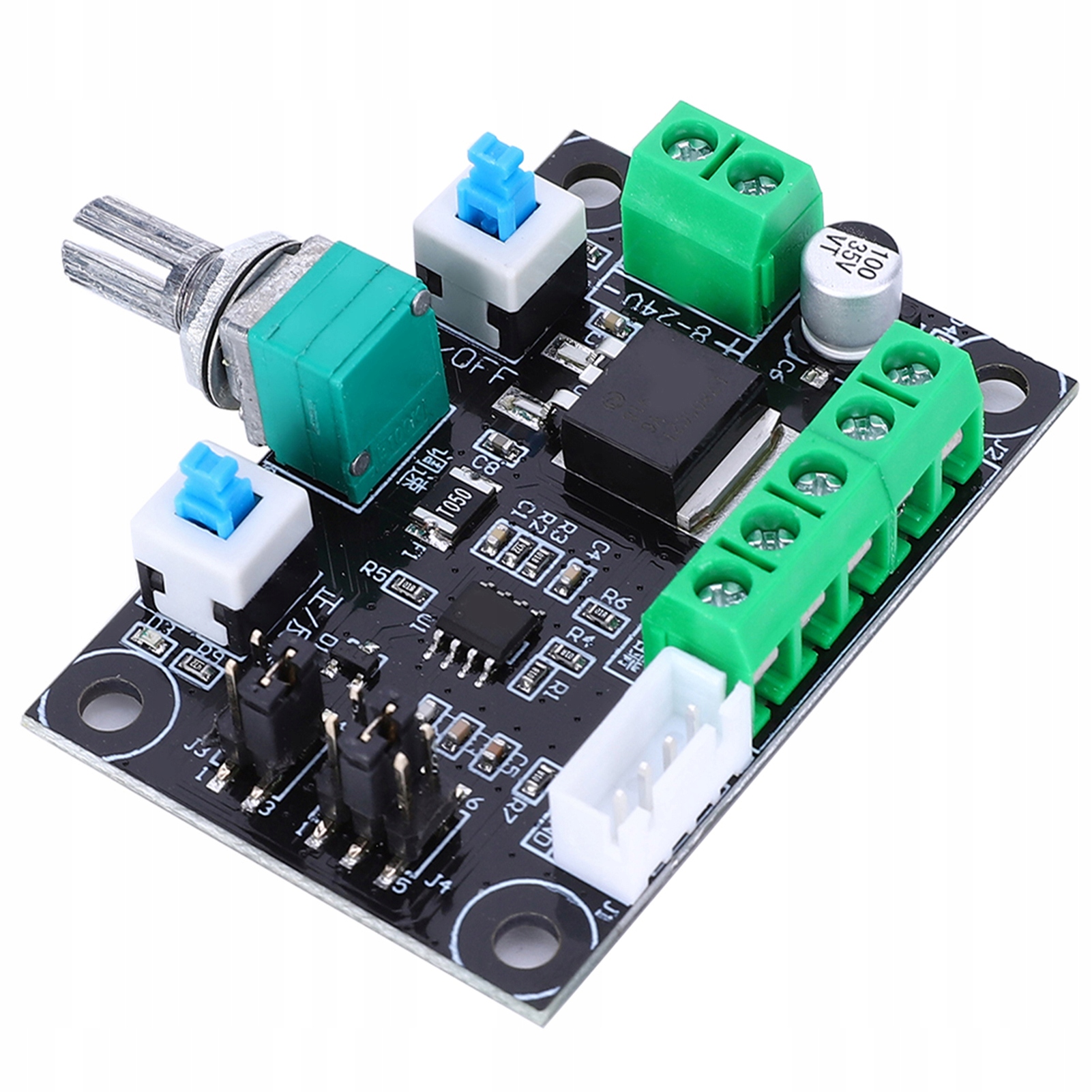

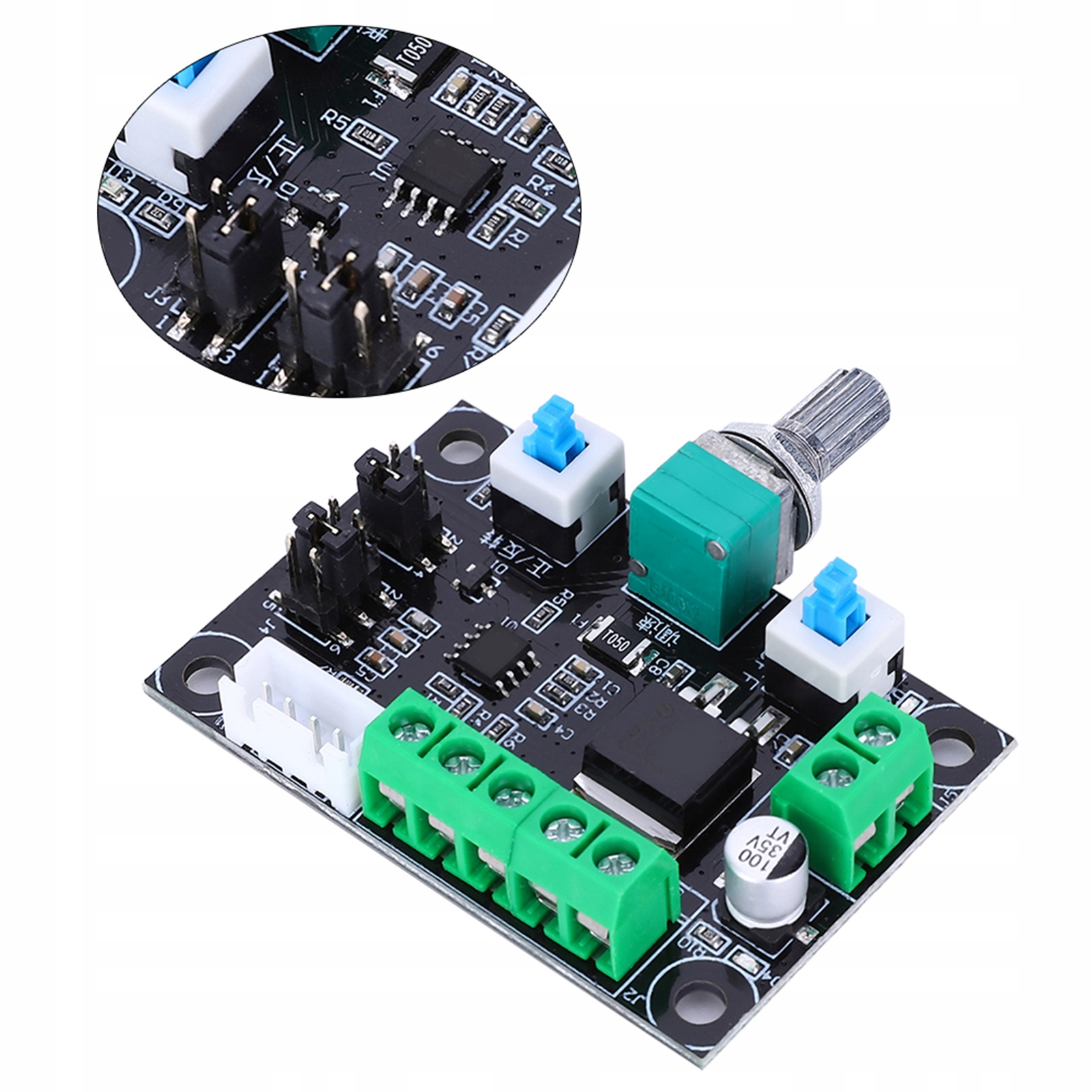

MKS OCC Генератор імпульсів для крокового двигуна
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 70
Оплачивая «МКС ОКЦ Генератор импульсов для шагового двигателя», вы можете быть уверены, что данный товар из каталога «Остальные» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Функція:1. Цей модуль є модулем генерації імпульсів і подає кроковий драйвер як сигнал.
2. Для керування кроковим двигуном він повинен бути оснащений драйвером.
3. Цей драйвер + кроковий драйвер + кроковий двигун + джерело постійного струму можуть створити цю платформу керування.
4. Всього контролер має 3 типи сигналів частоти: висока 5,4k-160kHz, середня 540-16,6khz, низька 80-2,4khz.
5. Він може генерувати імпульсний сигнал і сигнал ШІМ, і його можна вибрати стрибком. Вимірювання частоти: можна вимірювати PUL і загальний катод (або загальний анод) на двох портах.
Специфікація: Стан: 100 новий!
Тип елемента: контролер приводу крокового двигуна

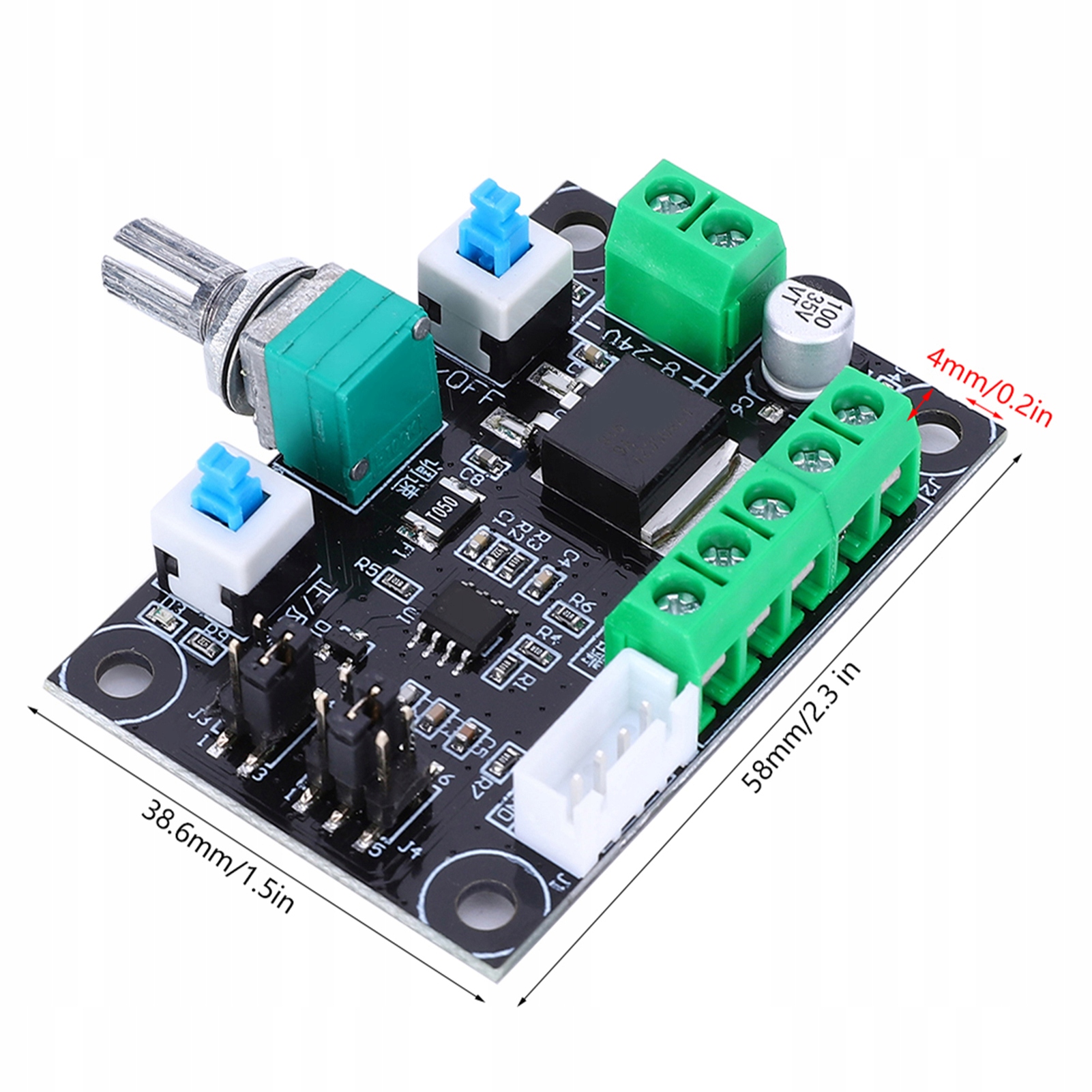

Матеріал: пластик Розмір: прибл. 38,6 x 58 мм / 1,5 x 2,3 дюйма
Різні порти приводу крокового двигуна мають різні позначки, але однакову функцію:
ENequalENAequalFREE увімкнути
PULequalPULSequalimpuls CLK
DIRequalCWequalCWW напрямок
Загальне з’єднання анода (з’єднання B)
EN+ PUL+ DIR+ підключено до загального анода
EN- підключено до EN
PUL- підключено до CLK
DIR- підключено до DIR
З’єднання із загальним катодом (з’єднання B)
EN-PUL-DIR- підключено до загального катода
EN+ підключено до EN
PUL+ підключено до CLK
DIR+ підключається до DIR
Список пакетів: 1 x панель керування
1 x прокладка
1 x гайка
