Електродвигун із змінною швидкістю

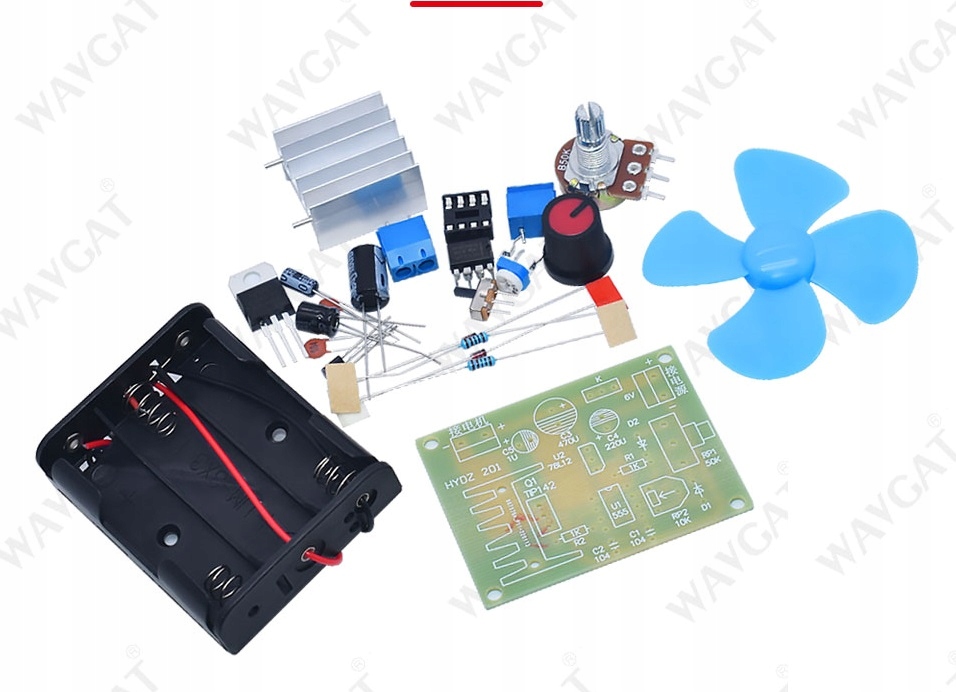

модель для самостійного складання

, пайка.

Система та компоненти NE555 складають схему мультивібратора з регульованим робочим циклом. Частота коливань від 3 до 5 кГц. Q1 також є автоматичним вимикачем. Імпульсний вихідний сигнал із третього виводу NE555 контролюється R2. Перемикач живлення Q1 також є регулятором швидкості двигуна постійного струму. Регулювання потенціометра RP1 може змінити шпаруватість імпульсного сигналу. Чим більше робочий цикл імпульсного сигналу, тим більший середній струм, що проходить через двигун, і тим вище швидкість двигуна. І навпаки, менша швидкість двигуна.

1. Потенціометр RP1 використовується для регулювання швидкості двигуна.

2. Потенціометр RP2 використовується для регулювання пускової швидкості двигуна.

Інструкція:

Системи мають схему монтажу, надруковану на платі. Необхідно звернути увагу на полярність у випадку таких елементів, як конденсатори, діоди, транзистори. У світлодіодів довша ніжка плюс +, параметри більшості елементів описані на корпусі. Резистори можуть мати маркування смугами; їх опір і допуск можна прочитати за допомогою калькуляторів, доступних в Інтернеті, або виміряти за допомогою лічильника. Порядок складання, як правило, довільний, в залежності від планування спочатку збираємо найменші елементи.
