Модуль читання карт пам'яті microSD Pololu
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 4
Просматривая «Модуль читання карт пам'яті microSD Pololu», вы можете быть уверены, что данный товар из каталога «Модули» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

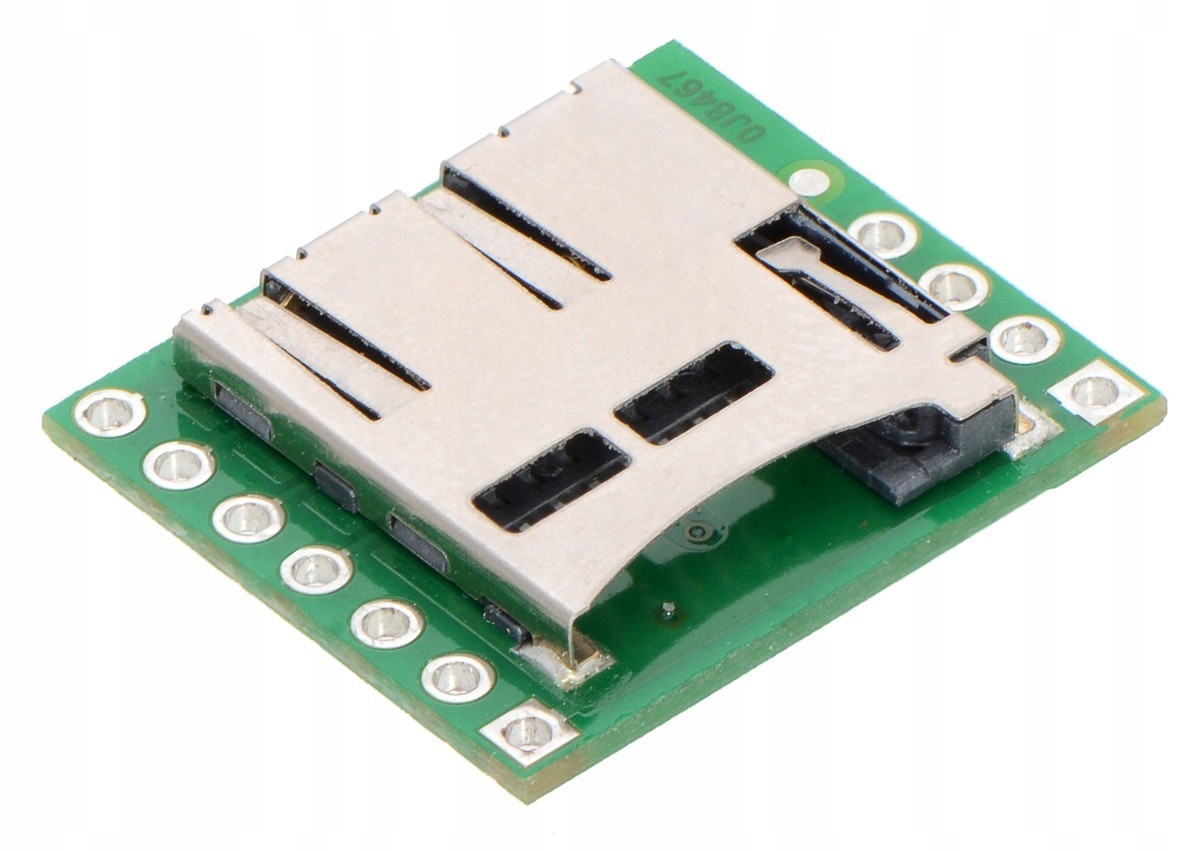

Модуль пристрою для читання карт пам'яті Pololu
Опис
Плата виводить лінії карт пам'яті microSD, тому її можна підключити через SPI. Напруга живлення модуля та логічний рівень цифрові лінії від 2,7 до 3,6 В, для використання модуля з системами, що живляться від 5 В, необхідно використовувати перетворювач логічного рівня, або можна використовувати готовий модуль з вбудованим стабілізатором і перетворювачем. Штифти з кроком 2,54 мм дозволяють розмістити модуль у макетній платі.
Властивості
- Модуль пристрою для читання карток MicroSD
- Сигнали SPI
- Растр штифтів: 2,54 мм
- Розміри: 20 x 18 мм

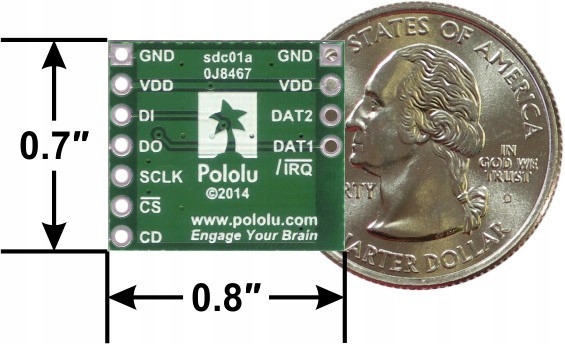

Таблиця розташування контактів модуля
Функція штифтів
GND
(VSS) Земля
Живлення VDD Plus (від 2,7 В до 3,6 В для більшості карток microSD)
Лінія виявлення CD-картки в слот. Цей рядок має високий рівень, коли картку вставлено, і низький, коли картку в гнізді немає
SPI SD
Опис контакту Опис контакту
Введення даних DI ( MOSI ) CMD Лінія CMD інтерфейсу SDIO
DO Data output (MISO) DAT0 Data0 лінія інтерфейсу SDIO
SCLK Clock line CLK Clock line
CS Лінія вибору мікросхеми (рядок має бути низьким, щоб встановити зв’язок із картою) Лінія DAT3 Data3 інтерфейсу SDIO
— / Лінія переривання IRQ DAT1 / Лінія IRQ Data1 інтерфейсу SDIO
Лінія переривання
— - Лінія DAT2 Data2 інтерфейсу SDIO

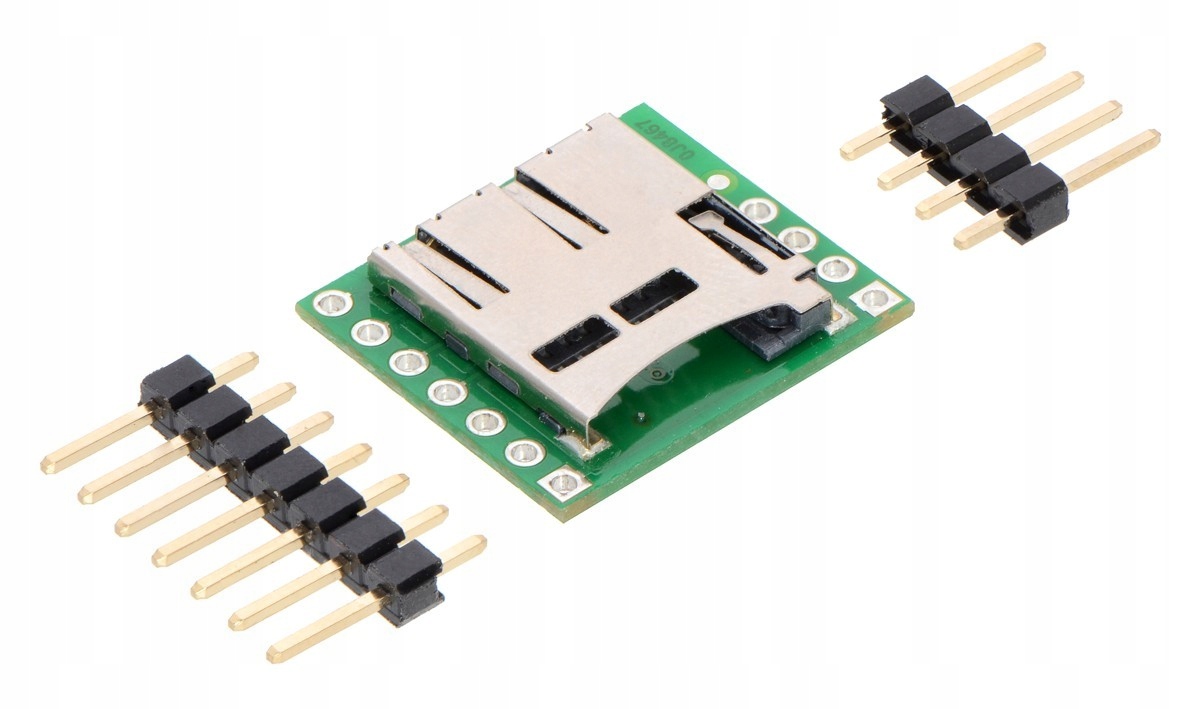

В комплекті
- Модуль зчитувача карток
- 7-контактний і 4-контактні роз’єми (прямий штекер) для самостійного спаювання
Завантажити
- Схема модуля
