Модуль датчика алкоголю, алкотестер для самостійної збірки, DIY набір
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 4
Оплачивая «Модуль датчика алкоголю, алкотестер для самостійної збірки, DIY набір» данное изделие из «Монтажные комплекты» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Модуль датчика алкоголю в алкотестері
потрібно паяти для самостійного складання.
Складність системи ЛЕГКО, час складання 60 хвилин.
Перемикач живлення S1, резистор R1 і світлодіод D1 використовуються для індикації вмісту алкоголю в повітрі, під час роботи датчик mq-3 потрібно нагріти до певної температури, тому всередині є провід опору для нагрівання, резистор R4 обмежує опір нагрівального дроту електричний. Коли mq-3 не виявляє пари спирту, його внутрішній опір дуже великий, падіння напруги на R3, RW дуже низьке, напруга на 2-контактному контакті NE555 нижча за напругу запуску (VCC/3), його 3-контактний має вихід високого рівня, діод D2, зумер і реле не працюють. Коли mq-3 виявляє пари спирту, внутрішній опір зменшується, напруга R3 і RW зростає, напруга на контакті 2 NE555 вища за напругу запуску, напруга на контакті 3 нижча, D2 світиться, зумер дає сигнал, і на електромагнітну котушку в реле подається напруга, і реле вмикається. Для регулювання чутливості використовується регульований резистор RW. Виходи 7 і 5 на NE555 не використовуються. Вихід реле J3 можна використовувати для керування іншими електричними пристроями, такими як витяжний вентилятор (не входить у комплект). Коли концентрація спирту перевищує норму, включається витяжний вентилятор. Коли концентрація падає, витяжний вентилятор вимикається для автоматичного керування. Діод D3 використовується для усунення індуктивної електрорушійної сили, яка виникає під час увімкнення та вимикання котушки реле.
Напруга живлення: DC 5 -7,5 В

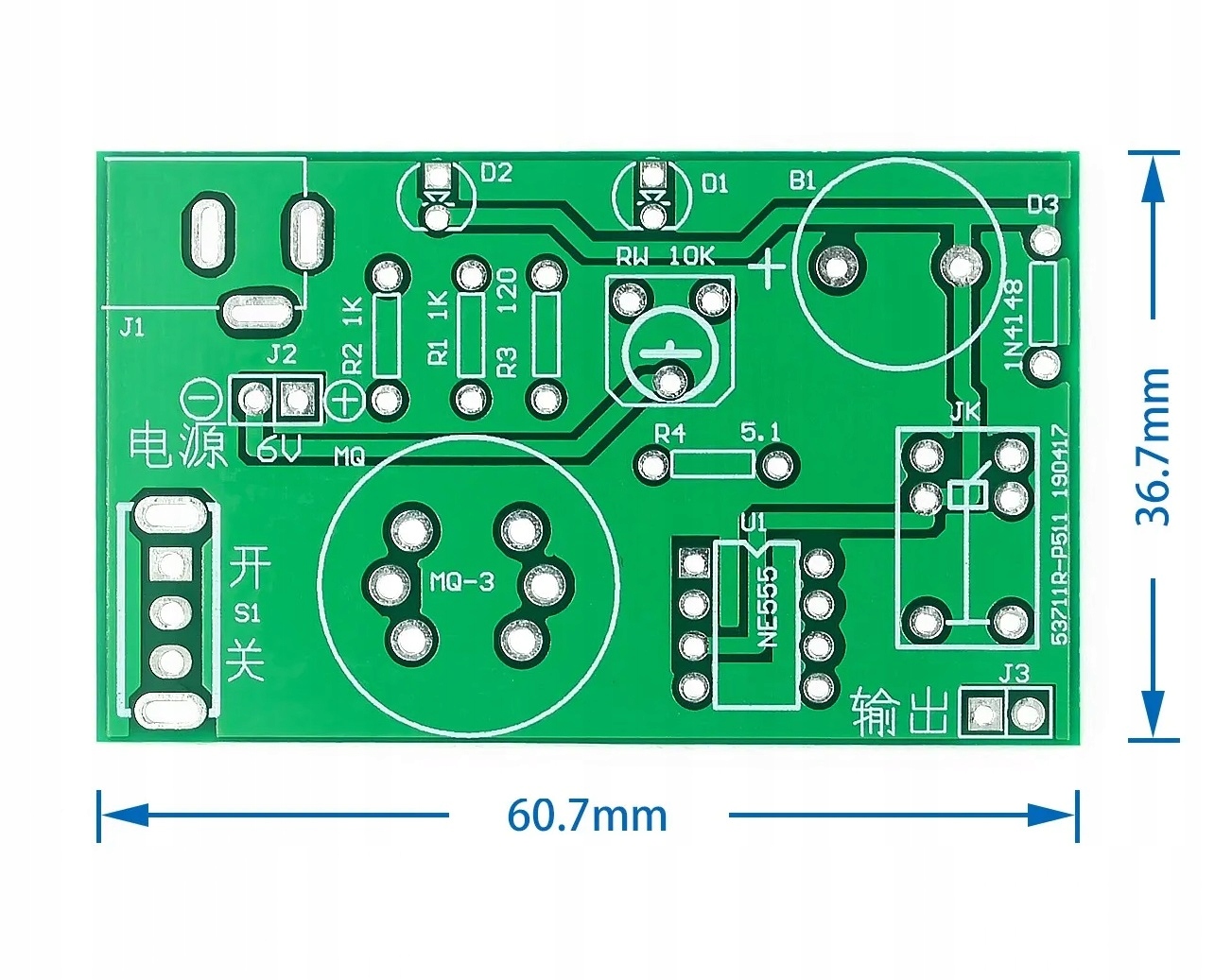

Розмір друкованої плати: 62 x 36 мм
Гніздо живлення 5,5/2,1 мм плюс всередині.
Інструкції:< /h1>

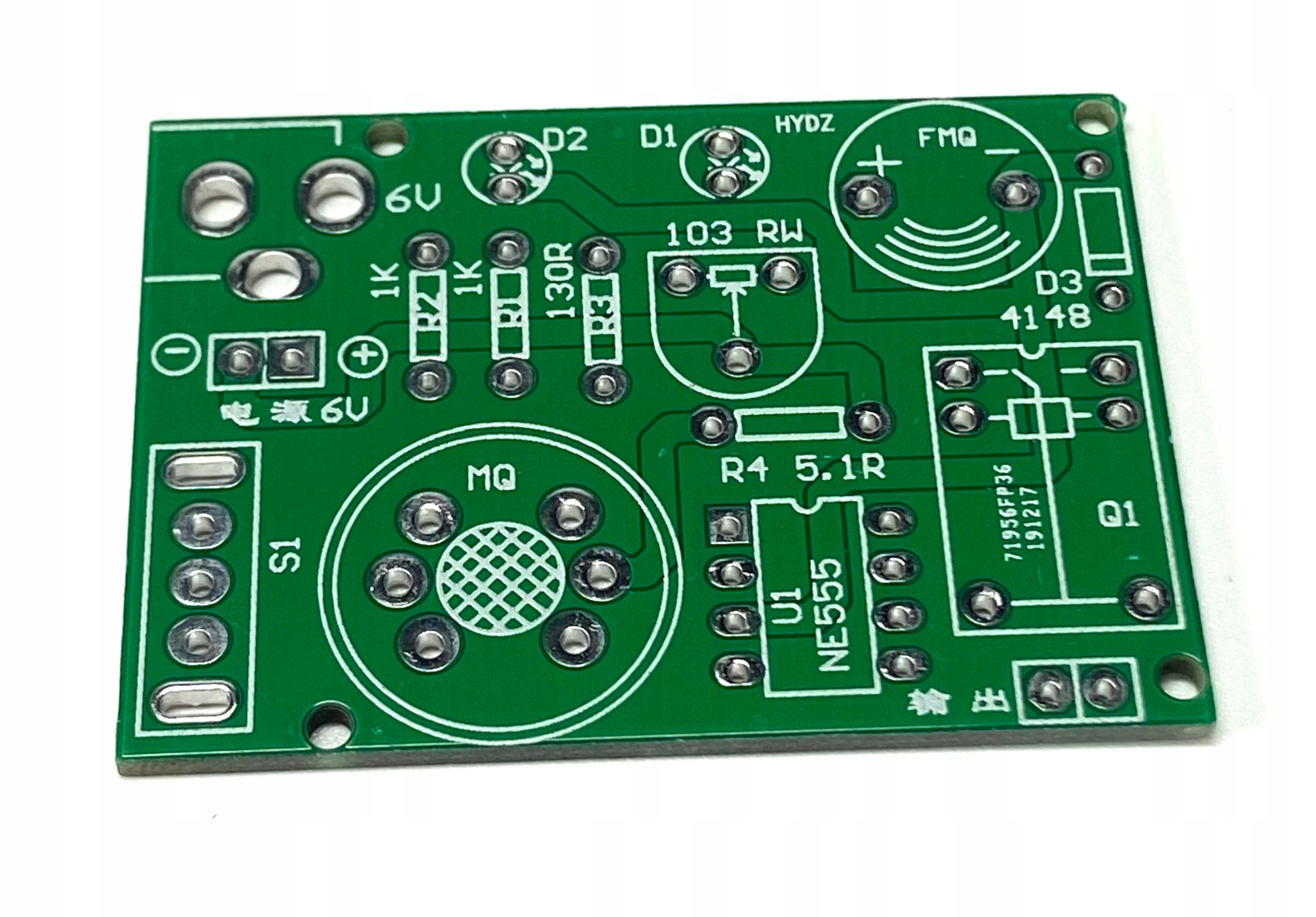

Системи мають схему монтажу, надруковану на платі. Необхідно звернути увагу на полярність у випадку таких елементів, як конденсатори, діоди, транзистори. У світлодіодів довша ніжка плюс +, параметри більшості елементів описані на корпусі. Резистори можуть мати смужкове маркування; їх опір і допуск можна прочитати за допомогою калькуляторів, доступних в Інтернеті, або виміряти за допомогою лічильника. Порядок складання, як правило, довільний, залежно від компонування спочатку збираємо найдрібніші елементи.
