Модуль драйвера крокового двигуна Ручний потенціометр 5 В - 12 В + кабелі
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 24
Просматривая «Модуль драйвера шагового двигателя, ручной потенциометр 5–12 В + кабели» данный товар из каталога «Контроллеры и регуляторы» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Модуль ручного керування кроковим двигуном - 4 режими роботи 5-12 В постійного струму 0,8 A МАКС.

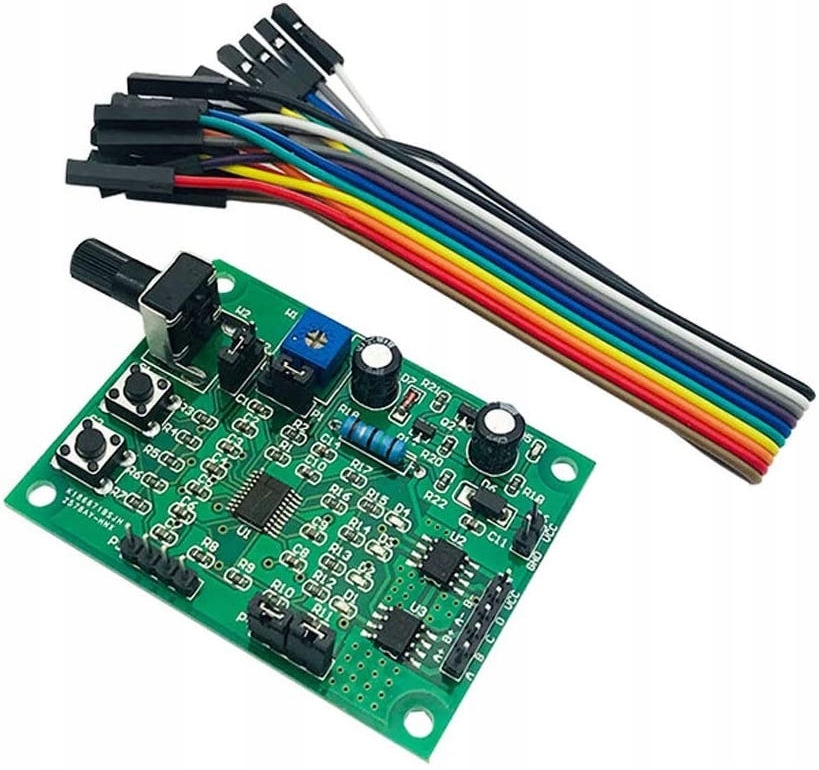

Універсальний модуль, що дозволяє ручне керування рухом крокового двигуна. Він оснащений 4 різними режимами роботи, тому ви можете легко налаштувати його під свої потреби. Плата містить (опис на фото нижче):
- потенціометр для плавного регулювання швидкості обертання - D2
- функціональний потенціометр - кнопка D1
- T1 - старт/стоп, кнопка
- T2 - зміна напрямку обертання або управління рухом (в залежності від обраного) режим).
- З'єднувач обмежувальних датчиків (коротке замикання сусідніх контактів 1-2 і 3-4 спричиняє активацію) - вони можуть автоматично зупиняти або реверсувати рух двигуна.
- З'єднувач для зміни режимів роботи
- З'єднувач живлення 5-12V DC
- З'єднувач для підключення крокового кроку двигун у порядку A+ B+ A- B- VCC
- Перемички P1 і P2 для встановлення швидкості та діапазону контуру
Опис режимів роботи:
Режим 1 - (обидві перемички в роз’ємі P4 - A і B встановлені )
- T1: старт/стоп,
- T2: зміна напрямку.
- Швидкість контролюється потенціометром D2.
- Можливість підключення кінцевих вимикачів - після їх активації двигун автоматично змінює напрямок обертання.
Режим 2 - (роз'єм P4перемичку A видалено, перемичку B встановлено)
- T1: старт/зупинка вперед,
- T2: старт/зупинка назад.
- Швидкість контролюється D2
- Кінцеві вимикачі зупиняють двигун.
Режим 3 – ( роз’єм P4перемичка A увімкнена, перемичка B знята)
- Мотор працює лише при утриманні кнопок:
- T1: рух вперед,
- T2: рух назад.
- Швидкість контролюється D2.
Режим 4 – ( роз’єм P4перемичка A знята, перемичка B видалено)
- Мотор автоматично рухається вперед і назад (нескінченний цикл).
- T1: старт/зупинка,
- T2: зміна напрямку,
- D1: встановлення кількості кроків в одному напрямку (діапазон змінюється за допомогою перемички P1 - менший або більший діапазон руху.
- D2: регулювання швидкості обертання.
Важливо: Після кожної зміни перемички від’єднайте та знову під’єднайте джерело живлення, щоб увійти до нових налаштувань (їх не можна змінити під час роботи)
Технічні характеристики:
- Живлення: 5 В – 12 В постійного струму
- Максимальний струм: 0,8 A
- Підтримувані двигуни: уніполярні крокові (5 дроти)
- Кількість режимів роботи: 4
- Розмір плати: 44 × 60 мм
