МОДУЛЬ ГЕНЕРАТОРА NE555, РЕГУЛЬОВАНИЙ
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 88
Покупая «МОДУЛЬ ГЕНЕРАТОРА NE555, РЕГУЛИРУЕМЫЙ» данный товар из каталога «Модули» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Номер за каталогом: 31-388

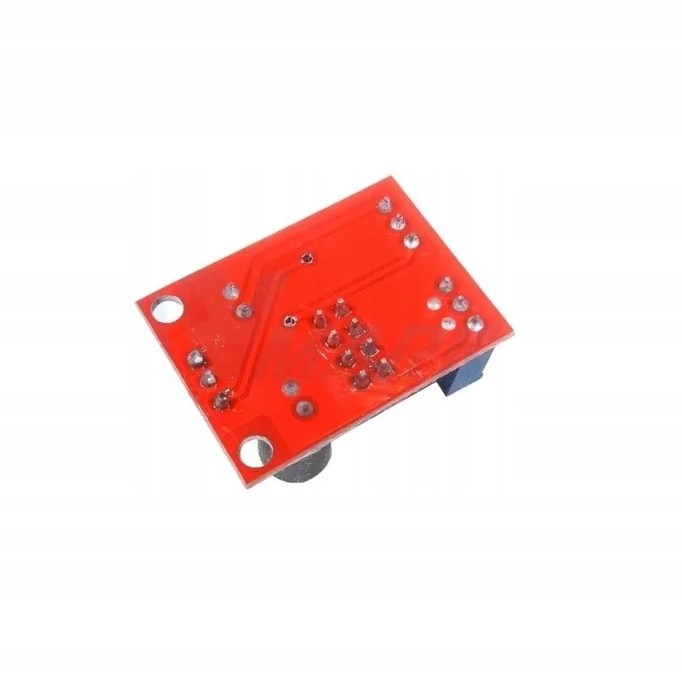

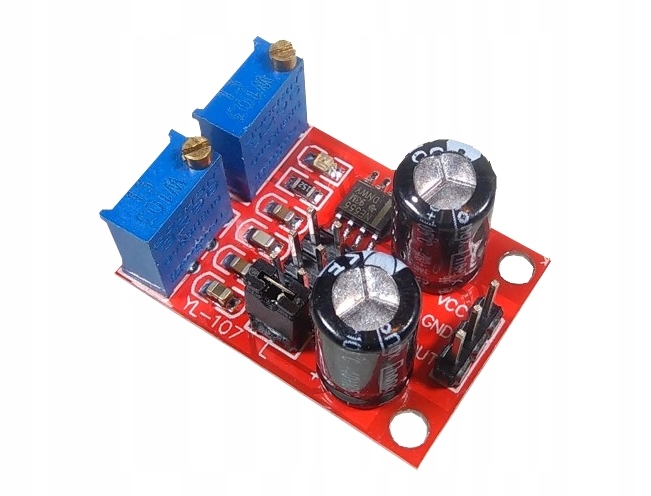

Регульований модуль генератора прямокутних сигналів на основі системи NE555. Генератор має регульовану частоту вихідного сигналу і рівень його заповнення. Діапазон частот 1 Гц - 200 кГц.
Технічні дані:
- розмір плати 31x22 мм
- вхідна напруга 5-12 В
- допустимий струм навантаження - 15 мА (з джерелом живлення 5 В), 35 мА (з джерелом живлення 12 В)
- вхідний струм прибл. 100 мА
- амплітуда вихідного сигналу - 4,2 В - 11,4 В (залежно від напруги живлення)
- Світлодіодний індикатор рівня вихідного сигналу (високий стан - світлодіод вимкнено, низький стан - світлодіод горить)
- використовувані потенціометри: 10 к
Метод розрахунку частоти вихідного сигналу:
T (період) = 0,7 (RA + 2RB)*C, де:
RA і RB = 0-10 кОм
C становить:
- 0,001 мкФ для діапазону 1 Гц-50 Гц
- 0,1 мкФ для діапазону 50 Гц - 1 кГц
- 1 мкФ для діапазону 1 кГц - 10 кГц
- 100 мкФ для діапазону 10 кГц - 200 кГц
