Модуль керування живленням для Raspberry Pi

Код: 14255578460
Як замовити
1732 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 7

Просматривая «Модуль керування живленням для Raspberry Pi», вы можете быть уверены, что данный товар из каталога «Принадлежности» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

Модуль керування живленням для Rasberry Pi. Має вбудований модуль Arduino і годинник RTC, завдяки якому може вмикати і вимикати малину. Якщо безперервна робота Raspberry не потрібна, а її достатньо періодично вмикати для виконання певних завдань, цей модуль є ідеальним рішенням. Модуль здатний контролювати стан напруги та струму, що живить Raspberry Pi. Крім того, він має перемикач для безпечного вимкнення живлення (програмно) малини. Гарантує відсутність ризику втрати даних через втрату напруги.

Властивості:

  • Стандартний роз’єм Raspberry Pi 40PIN GPIO.
  • Вбудований мікроконтроллер ATmega328P, що підтримує програмне забезпечення Arduino.
  • Містить мікросхему PCF8523 RTC, яка забезпечує точні дані RTC.
  • Включає конвертер CP2102 USB в UART для зв’язку або програмування ATmega328P.
  • Кнопку з визначеною користувачем дією можна використовувати для ввімкнення Raspberry Pi, безпечного вимкнення або для для інших цілей.
  • Включає схеми захисту: від зворотного живлення, лічильник споживання струму.
  • Включає схеми моніторингу напруги/струму, моніторинг можна здійснювати в реальному часі.
  • Доступні джерела програмного забезпечення та посібники.

Специфікація:

  • Контролер: ATmega328P-AU
  • Інтерфейс зв’язку: UART + GPIO
  • Швидкість: програмована, за замовчуванням 115200 біт/с.
  • З’єднувачі живлення: порт USB або PH2.0.
  • Вхідна напруга USB: 5 В
  • Вхідна напруга PH2.0: 7~28 В постійного струму (регульоване джерело живлення або акумулятор).
  • Вбудований вхідні схеми: антиреверсне підключення, вимірювач струму, моніторинг напруги та струму.

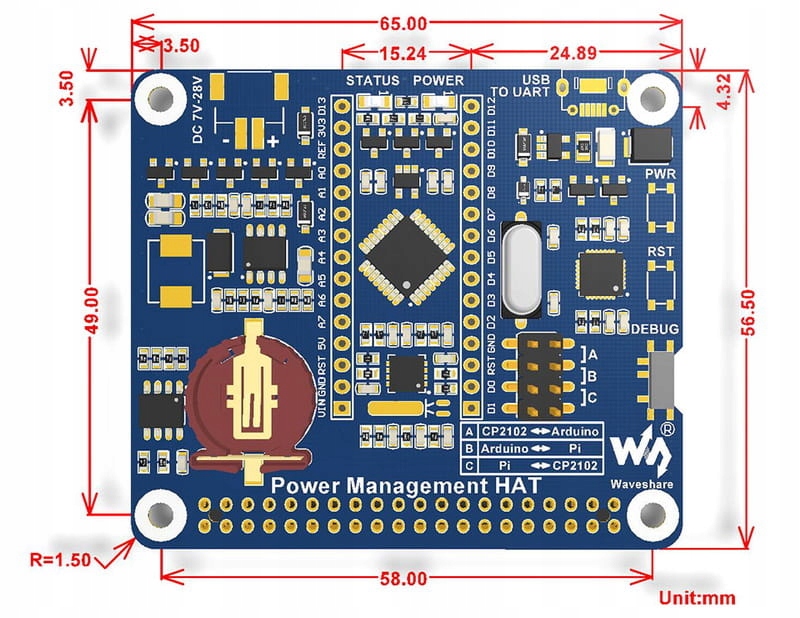

  • Монтажні отвори: 3,0 мм

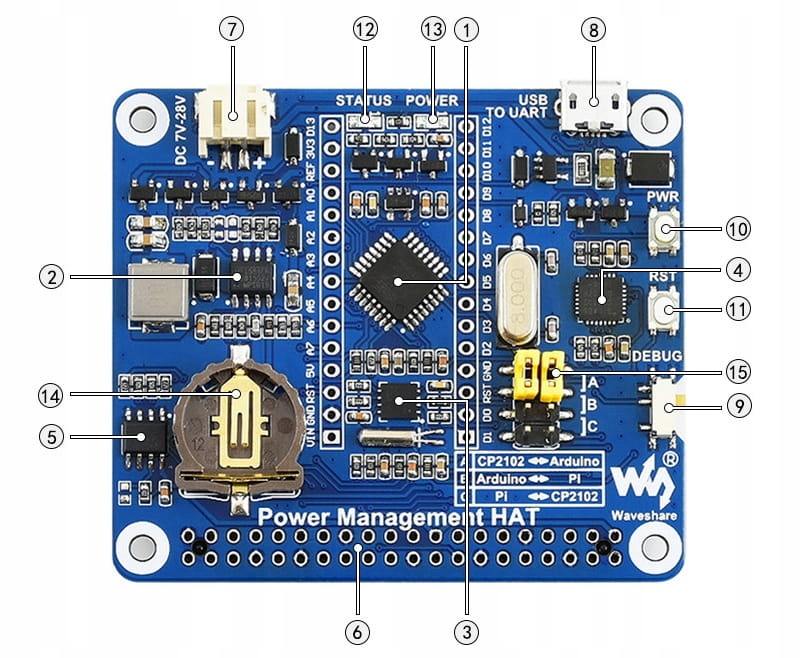

Вміст модуля:

  • ATmega328P-AU MCU
  • Чіп керування живленням MP1584.
  • Чіп PCF8523 RTC
  • Перетворювач CP2102 USB в UART.
  • CAT24C32:Пам'ять EEPROM.
  • З'єднувач Raspberry Pi GPIO.

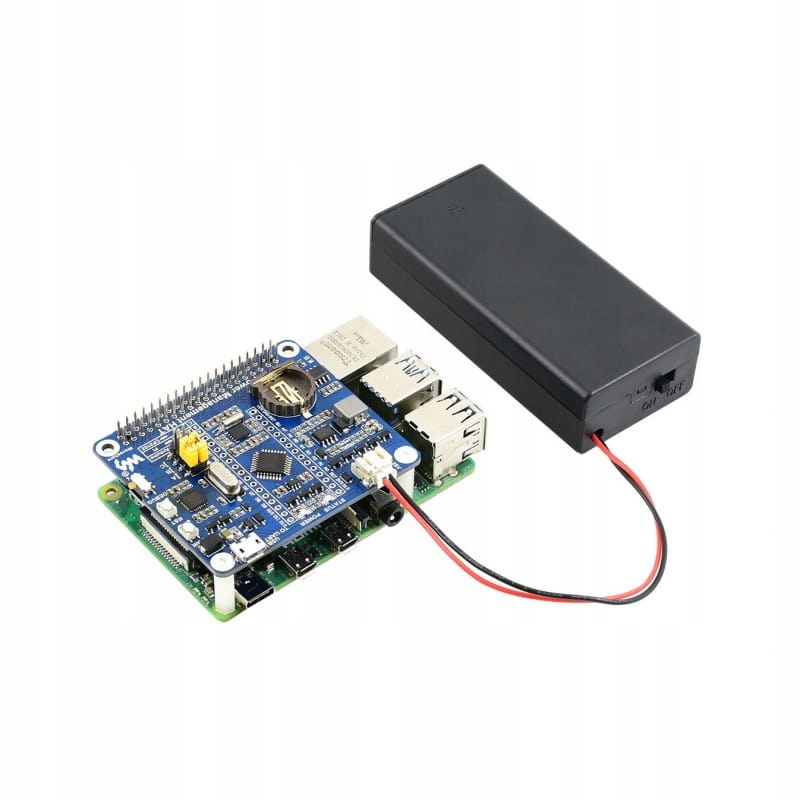

  • Роз'єм PH2.0: для підключення джерела живлення 7~28 В від регульованого джерела живлення або літієвої батареї.
  • USB до UART: для підключення живлення або зв’язку UART.
  • Перемикач DEBUG: У режимі DEBUG: живлення обходить контроль через Arduino і переходить безпосередньо до Raspberry Pi.
  • Кнопка PWR: для ввімкнення/вимкнення Raspberry Pi або для визначених користувачем цілей.
  • Кнопка RST: Скидання Arduino
  • Індикатор стану.
  • Індикатор живлення.
  • тримач батареї CR1220.
  • Режим UART: A: підключення Arduino до USB через UART. B: керування Raspberry Pi від Arduino. C: підключення Raspberry Pi до USB через UART
