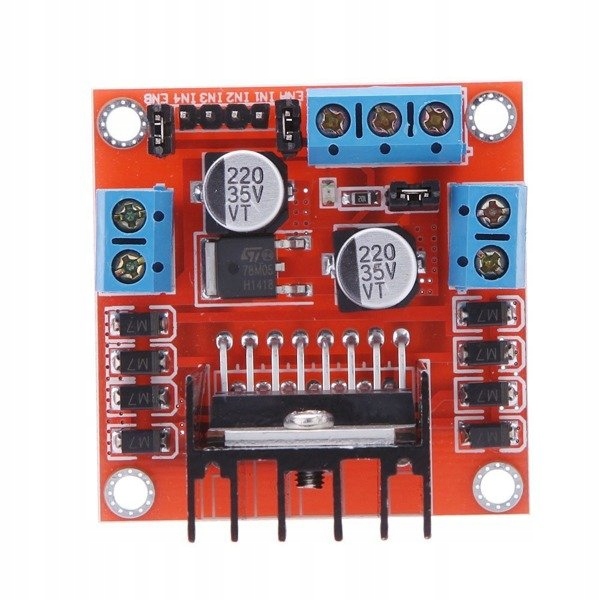

модуль контролера L298N для двигунів постійного струму та кроків - Arduino

L298n - це контролер двигуна з великою потужністю. Це дозволяє керувати двома двигунами постійного струму або одним двофазним кроковим двигуном.

Систему можна керувати за допомогою Arduino, підключивши свої шпильки до наступних системних входів: IN1, IN2, IN3, IN4. Даючи високий стан для цих шпильок, ми контролюємо напрямок обороту кожного каналу.

H -міст Н має стабілізатор напруги, який після вставки перемички 5 В (див. Фото нижче) дає 5В напругу на вихідній потужності +5В (див. Фото нижче), з якої ви можете подавати, наприклад Arduino.

Ми підключаємо окрему більш високу напругу (до 24 В) до 12 В -штифтів і землі до GND, з яких двигуни будуть живити.

Висока ефективність струму 2a на канал дозволяє використовувати більші двигуни.

Особливості продукту:

  • Модуль з контролером L298 дозволяє керувати напрямком обертання та швидкості двох двигунів постійного струму або одного двофазного крокового двигуна
  • L298N включає захист від перегріву системи. 4 Контрольні сигнали виводяться на популярні роз'єми Goldpin, просте підключення до Arduino

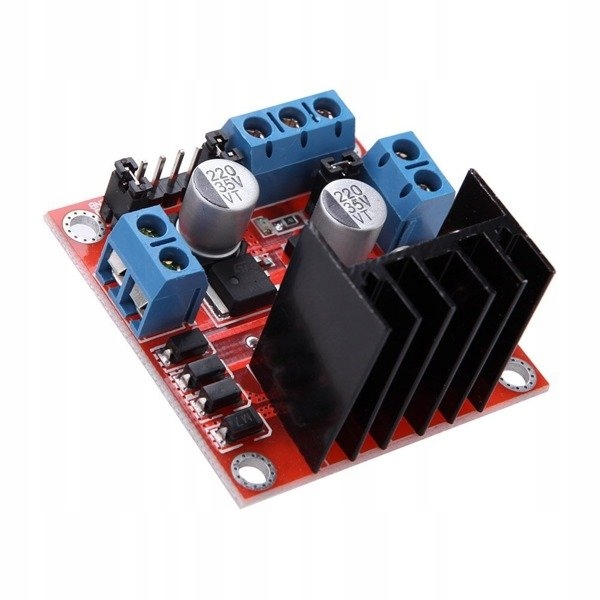

  • Система має тепловідвід, встановлений

Технічні дані:

  • Модуль дозволяє контролювати два двигуни постійного струму або один кроковий двигун
  • Постачання напруги: до 24V
  • 5V
  • Вбудований регулятор напруги 5V
  • Максимальний вихідний струм: 2 A на канал
  • Потужність системного струму 36MA
  • Максимальна втрата потужності 20W
  • Розміри дошки: 44x44x30 мм

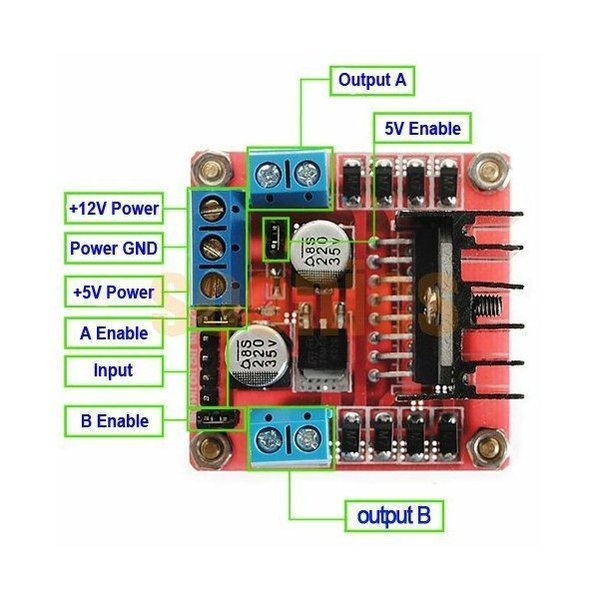

Poverting:

+12v
  • +5V джерело живлення до логічної частини після стабілізатора - активний після видалення 5 В джемпер.
  • gnd system round
  • Вихідний канал двигуна виводить A.
  • Вихід B Виводи каналу двигуна B.
  • A enable - PWM -сигнал для управління швидкістю двигуна A. За замовчуванням підключений до 5 В за допомогою перемички - означає, що двигун працює з максимальною швидкістю. Перемичка - означає, що двигун працює з максимальною швидкістю.
  • Вхід - керує напрямком каналів A і B

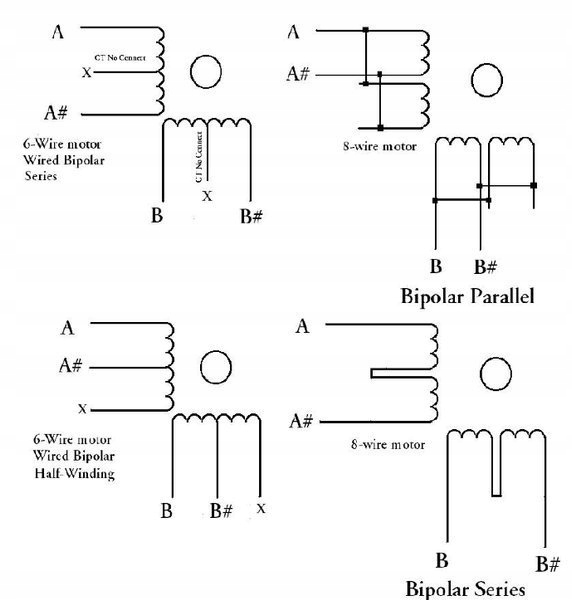

    • з'єднання різних типів крокових двигунів:
