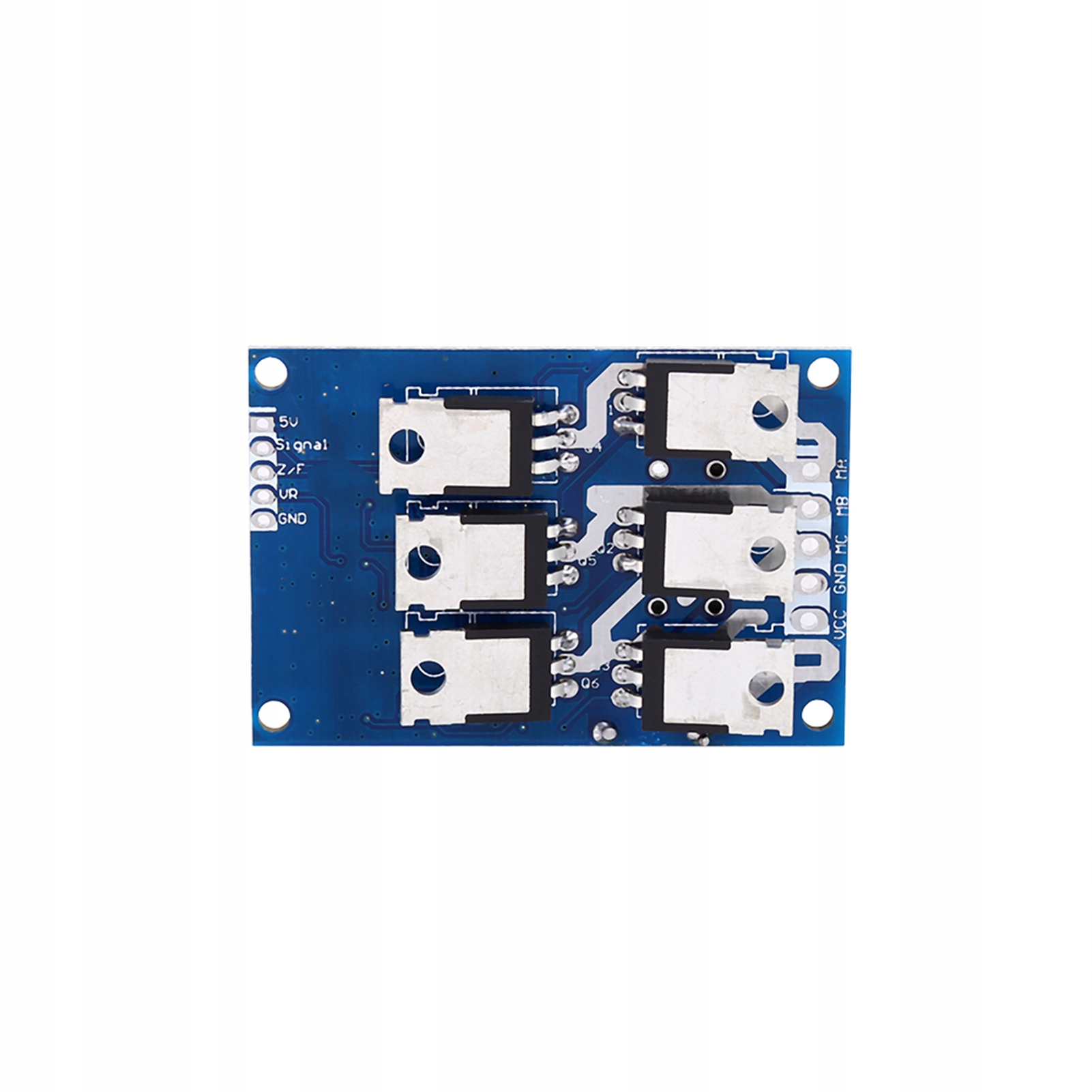

МОДУЛЬ КОНТРОЛЕРУ БЕЗЩІТКОВОГО ДВИГУНА BLDC
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 3
Просматривая «МОДУЛЬ КОНТРОЛЕРУ БЕЗЩІТКОВОГО ДВИГУНА BLDC», вы можете быть уверены, что данный товар из каталога «Модули» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Технічні дані:
Тип дискової плати: JYQD_V6.3E1
Діапазон напруги: 12-36 В
Піковий струм: 20 A
Потужність приводу: ≤ 500 Вт (відповідна робоча напруга)
Розмір: 63x43x17 мм
Функція контролю швидкості:
регулювання швидкості напруги або регулювання швидкості ШІМ за допомогою однокристального мікрокомп'ютера
Під’єднання терміналу керування:
1, GND
2, спосіб під’єднання порту керування швидкістю VR можна контролювати за допомогою регулювання напруги, керування або ШІМ-контролю Регулювання напруги швидкості може бути регулюється за допомогою налаштування опору (20K 3-контактний біт VR на стороні порту порту 5 В для підключення, порт GND шляхом регулювання напруги)
3, метод зворотного підключення позитивного порту ZF для підключення 5 В у напрямку до GND
4, вихідний сигнал імпульсної швидкості колеса Вихідний порт вихідного сигналу = кількість полюсів двигуна x 3
5, 5 В клема керування 5 В вихідний порт напруги
Під’єднувальні клеми живлення:
1, позитивний вхідний порт живлення VCC (12-36В)
2, вхідний порт живлення GND
3, безщітковий двигун постійного струму MC не має сенсу/немає двигуна Хольцера три лінії W
4, MB безщітковий двигун постійного струму не має сенсу/немає двигуна Хольцера три лінії V
5, MA безщітковий двигун постійного струму не має сенсу / без двигуна Holzer три U
лініїПакет включає:
1 плату приводу безщіткового двигуна постійного струму
