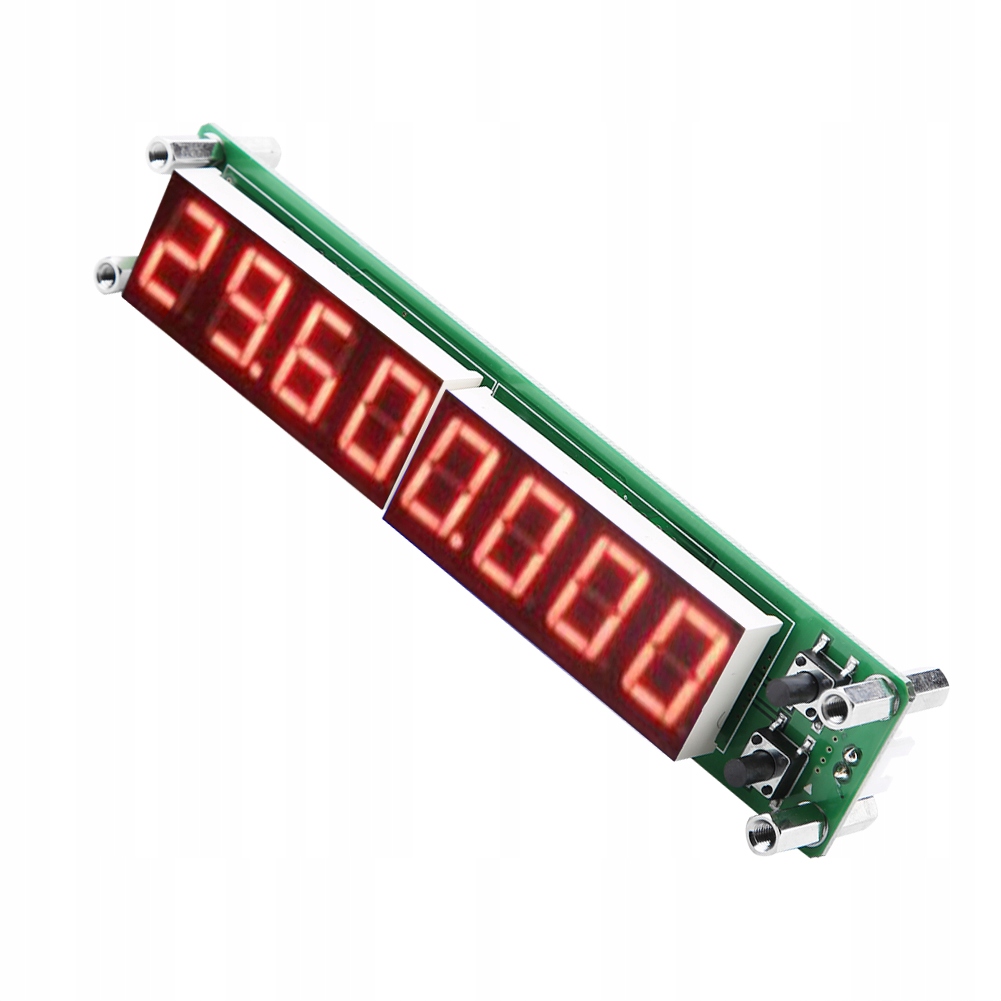

Модуль лічильника частоти сигналу PLJ8LEDH
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 99
Просматривая «PLJ8LEDH частотный модуль частоты сигнала» данный товар из каталога «Датчики и преобразователи», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Функція:
1. З частотним вимірювачем PIC16F648A від Microchip, 2,4 ГГц. Використання кварцового генератора, що контролюється напругою з компенсацією температури (2,5 проміле VC-TCXO). Унікальний контроль цілей та точний алгоритм часу (позачасовий переривання). Час цілі (оновлення дисплея) 0,01 секунди / 0,1 секунди / 1,0 секунди, значення частоти відображення в реальному часі. Одноразова вхідна конструкція, триканальна вимірювання частоти (низький канал/високий канал/автоматичний канал).
Специфікація:
- plj-8led-це економічний елемент відображення 8-бітного цифрового дисплея трубки. В основному він використовується для відображення частотного значення приймача та іншого обладнання, але також може бути використаний для звичайного вимірювання частоти. Цей компонент характеризується компактною та делікатною надійною продуктивністю, хорошим візуальним ефектом та низькою вартістю. Особливості:
- з частотою PIC16F648A від Microchip, 2,4 ГГц. Вічний). Часто, якщо/вниз режим можна встановити окремо. Зателефонуйте до специфікації:
- Модель: PLJ-8-H
- Тип: Шрифт червоного підсвічування, шрифт синього підсвічування (необов’язково)
1. Час цілі:
- 0,01 S
- 0,10 с
- 1,0 с
2. Вимірювальні канали (канали мають низький опір):
- Низький канал
- Вимірювання діапазону: 0,1 МГц ~ 60 МГц
- Точність: ± 100 год секунди в цілі)
- Низька чутливість до каналу:
- 0,1 МГц ~ 10 МГц: краще, ніж 60 MVPP
- 10 МГц ~ 60 МГц: краще, ніж 60 MVPP
- 60 МГц ~ 75 МГц: не тестується
- Високий канал. Вимірювання: 20 МГц ~ 2,4 ГГц
- Точність: ± 6400 Гц (ворота 0,01 секунди)
- ± 640 Гц (час воріт 0,1 1 с)
- ± 64 Гц (час воріт 1,0 1 с) МГц: краще, ніж 100 MVPP
- 30 МГц ~ 60 МГц: краще 50 MVPP
- 60 МГц ~ 2,4 ГГц: Автоматичний канал не був перевірений
- автоматично обраний залежно від частоти вхідного сигналу, високий або низький, що визначають частоту 60 МГц. Наприклад, коли амплітуда вхідного сигналу перевищує 60 МГц, неможливість автоматичного вибору високого каналу, канал повинен вручну вибирати високу частоту. Зменшення частотного режиму, якщо. Референтна частота
- Використання кристалічного осцилятора пакету 5032 МГц контролюється за допомогою напруги потепління (VC-TCXO), стабільність частоти ± 2,5 проміле. Робоча напруга
- Вхід постійного струму: постійний струм 9 V ~ 15 В (із захистом від зворотної поляризації)
6. Поточний
- Максимум 160 мА (умови тесту: 1) джерело живлення DC12V; 2) червоний світлодіод; 3) Вісім яскравості)
7. Вісім світлодіодних дисплеїв,
- Використання кристалічного осцилятора пакету 5032 МГц контролюється за допомогою напруги потепління (VC-TCXO), стабільність частоти ± 2,5 проміле. Робоча напруга
