Системний модуль MEDIABOX 45x45 мм XLR/CANNON 3P розетка біла

каталожний номер: 48968

Опис товару

Каталожна картка, гіперпосилання на веб-сайт виробника та детальні специфікації доступні за адресою: www.stratos.pl/strony/48968.htm

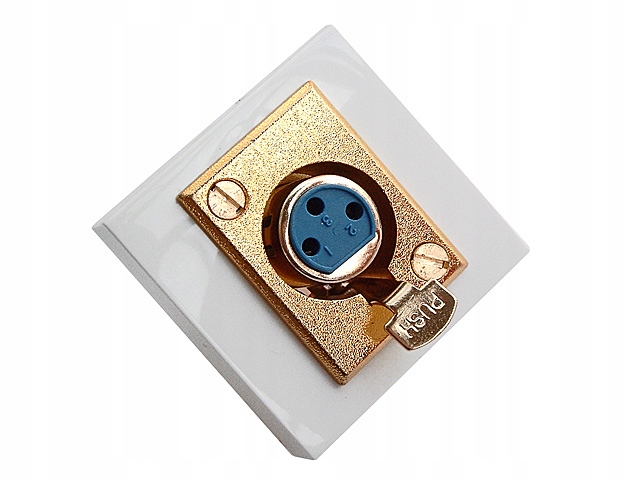

Пропонований модуль роз’єму XLR є елементом системи MEDIABOX 45 з розмірами 45x45 мм (2M) і дозволяє під’єднати кабель, закінчений відповідним XLR (CANNON) 3P роз’єм для надсилання напр. аналоговий звуковий сигнал. Модуль має роз'єм XLR/CANNON 3pin. З боку установки до роз’єму необхідно припаяти кабель, а з передньої сторони вставити роз’єм XLR/CANNON 3P.

Ми також пропонуємо модуль 45x45 мм із 3-контактним роз’ємом XLR/CANON.

Система MEDIABOX 45 дозволяє легко та зручно поєднувати електричні розетки та вимикачі, AV-роз’єми та роз’єми ICT в одній дизайнерській лінії в домашній ТЕЛЕ-АУДІО-ВІДЕО установці. Система доступна в білому та чорному кольорах у накладному, вбудованому, підлоговому та настільному варіантах і характеризується модульною структурою, де основним блоком є ​​модуль 1M з передніми розмірами 22,5x45 мм. Тому всі елементи системи мають розміри, кратні цьому модулю. Модулі таких розмірів також використовуються в системах LEGRAND MOSAIC і KONTAKT-SIMON K45, тому модулі системи MEDIABOX сумісні з ними. Модулі MEDIABOX можна встановлювати в ящики для поверхневого або вбудованого монтажу, стінові планки та лотки системи MEDIABOX, в короби для підлоги, а також у ящики та колони на стільницях. Доступні елементи системи включають коробки для поверхневого монтажу, вбудованого монтажу, коробки для підлоги та стільниці, настінні планки та лотки, рами та кріплення для модулів, вилки, адаптери та втулки, електричні розетки, однополюсні, сходові та дзвінкові вимикачі, а також роз’єми RCA, JACK, XLR, банан, RTV, F, BNC, RJ11, RJ45, USB, VGA, HDMI, DisplayPort, і т. д.

Елементи, необхідні для складання під- або накладної системи, і спосіб їх складання представлені на схемі нижче (приклад рам і модулів чорного кольору, вони також доступні білого кольору):

Встановлення елемента MEDIABOX у коробках для поверхневого чи нижнього монтажу вимагає використання рами, опори та електромонтажної коробки. У нашій пропозиції представлені одинарні рами 2М (для модулів загальним розміром 45х45 мм), подвійні рами 4М (для модулів загальним розміром 90х45 мм) і потрійні рами 6М (для модулів загальним розміром 135х45 мм). У системі MEDIABOX використовуються одно-, дво- або трикамерні бокси прихованого або накладного монтажу. Пам’ятайте, що розмір модуля MEDIABOX спричиняє меншу відстань між камерами коробки, ніж у типових електромонтажних коробках (відстань між камерами в типовій електромонтажній коробці становить приблизно 71 мм, тоді як для системи MEDIABOX потрібна відстань приблизно 57 мм). Отже, у той час як типова однокамерна електромонтажна коробка підходить для одинарних рам, дво- та тримісні рами вимагають спеціальних коробок із меншою відстанню між камерами (доступні в нашій пропозиції).

Приклади модульних рішень MEDIABOX представлені в прикладах нижче:

Примітка: Предметом пропозиції є тільки роз'ємний модуль XLR. Решта елементів, необхідних для його використання: рама з опорою і системний бокс MEDIABOX, можливо, доведеться купувати окремо. Усі елементи системи MEDIABOX, які ми пропонуємо, можна знайти на наших аукціонах, ввівши MEDIABOX у поле «пошук в елементах користувача».

Технічні дані

• Колір: білий

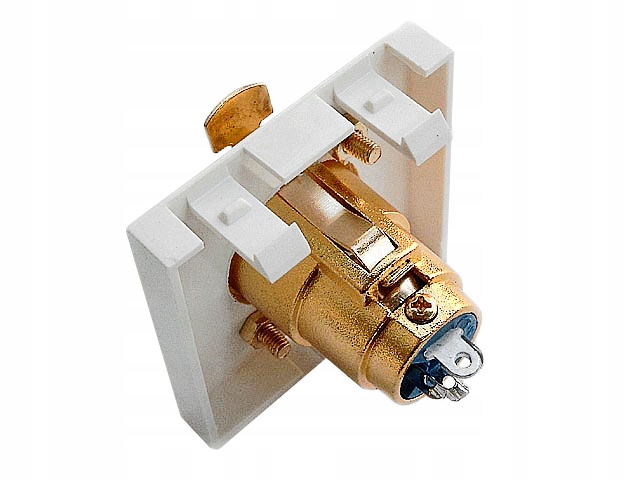

• З’єднувач: 1x XLR роз’єм (CANNON) 3-контактний гніздо, контакти для пайки з боку встановлення
• Розміри модуля (ширина/висота/глибина): 45x45x35 мм
• Вага: прибл. 35g
• Кріплення: модуль має три засувки і встановлюється в раму за допомогою опори шляхом «защелкивання». Пропонований товар, як і всі товари, які ми продаємо, наразі доступний на нашому складі, що дозволяє негайне відправлення.
