Модуль модуля кришки Lithium Lithium Mini Lithium Mini Lithium
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 100
Оплачивая «Модуль модуля модуля мини -литий -лития Wemos D1», вы можете быть уверены, что данный товар из каталога «Windery и batterypacks» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

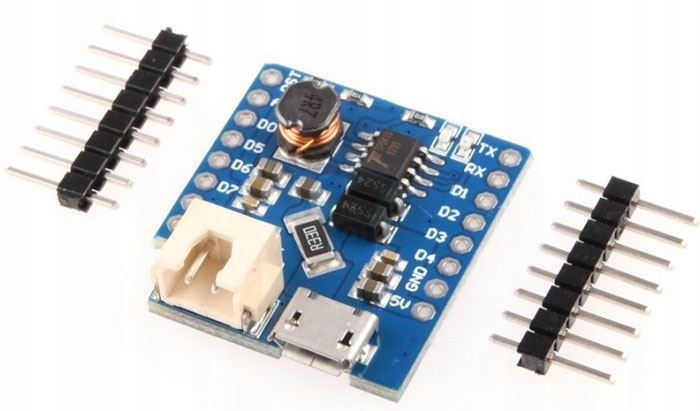

кришка акумулятора Wemos D1 Mini Lithium. Це щит, який можна реалізувати безпосередньо на міні Wemos D1.
щит постачається з трьома різними наборами штифтів: довгий шпильок - жіночий, стандартний шпильок - жіночий і шпильок - самець.
Ця модель розроблена для зарядки літієвих акумуляторів, використовуючи постійний струм / суцільну напругу (CC / CV). Немає гіпертонії та захисту від скорочення, ми не рекомендуємо використовувати з логіном, який не має інтегрованого захисту.
** Функція: **
Цей модуль використовує контролер зарядки Li-Ion TP5410
Фіксований струм управління та постійна напруга для зарядки підключеного літієвого акумулятора,
Вивантаження - захищає акумулятор від розряду нижче 2,5 В.
Захист від сплеску - модуль безпечно заряджає акумулятор до 4,2 В,
зарядка (відновлення акумулятора) - Якщо рівень напруги, підключеного акумулятором, менший за 2,9 В, модуль заряджається з 130 мА, поки напруга акумулятора знову не досягне 2,9 В, при цьому струм в цей час струм збільшується від лінійного до налаштованого струму зарядки. Його можна зарядити з кабелю MicroUSB або з'єднання, див. Малюнок нижче. Блок живлення повинно бути в змозі забезпечити 1А для правильної зарядки підключеного акумулятора. Більшість сучасних/USB -зарядних зарядних пристроїв можуть забезпечити1А або більше (див. Мітка на зарядному пристрої). Необхідно також використовувати USB -кабель, який виготовляється щонайменше 1А.
Модуль містить два вказівки світлодіодів. Червоний світлодіод вказує на зарядку. Синій світлодіод вказує на повний заряд.
струм зарядки може бути налаштований зовні за допомогою резистора RProg. (R3 і R4, див. Діаграма). Посібник TP5410 (посилання в розділі джерел нижче) містить таблицю та рівняння значення опору, яке буде використовуватися для налаштування різних струмів зарядки.
Модуль має дуже низьке споживання енергії (порядок µA) після підключення до акумулятора. Добре залишати це підключеним до акумулятора довгий час. Однак якщо ви плануєте не завантажувати акумулятор протягом 4 місяців, ми рекомендуємо відключити модуль від акумулятора.
Документація: https: // www. Хадекс. CZ/Spec/M430K.pdf
