Плата лінійного перетворення модуля передавача ШІМ для промислового джерела живлення напругою 5-500 Гц

Технічні дані:

Тип елемента: Модуль передавача

Матеріал: друкована плата

Напруга живлення: 9 В ~ 24 В

Вхідний сигнал діапазон напруги: 4

24 В

Діапазон частот вхідного сигналу: 5 Гц 500 Гц

Діапазон навантаження вхідного сигналу: 0

100 %

Вихідна напруга: 0,00 В

5,00 В/0,00 В

10,00 В

Метод введення: контакт J1 на друкованій платі: за замовчуванням відкритий ланцюг, який ще не використовувався.

Режим виведення: контактна площадка J2 на друкованій платі: відкритий ланцюг (вихід 0,00 В ~ 5,00 В); коротке замикання (вихід 0,00 В ~ 10,00 В), за замовчуванням розімкнута ланцюг.

Сфера застосування: обладнання для дистанційного збору даних і керування;

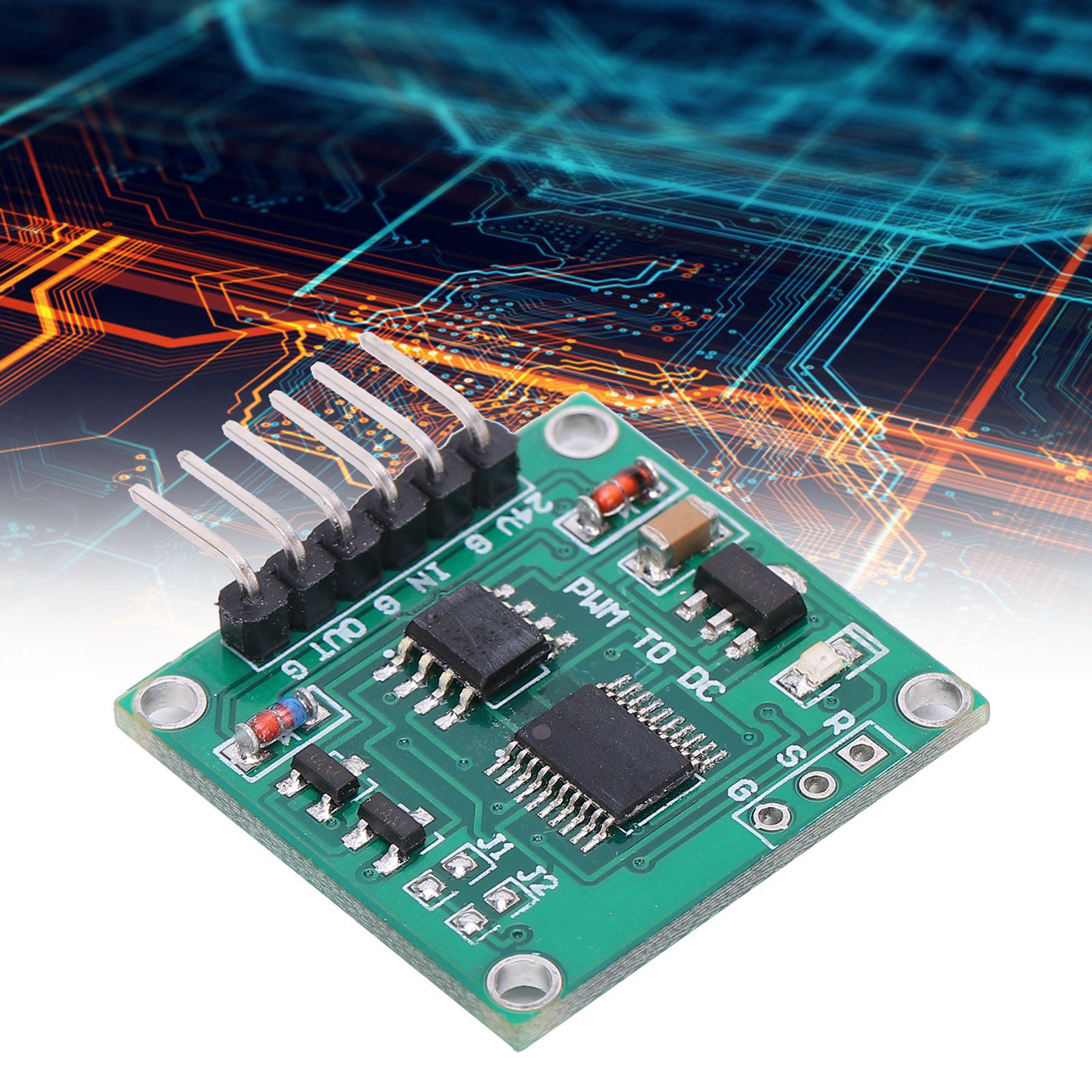

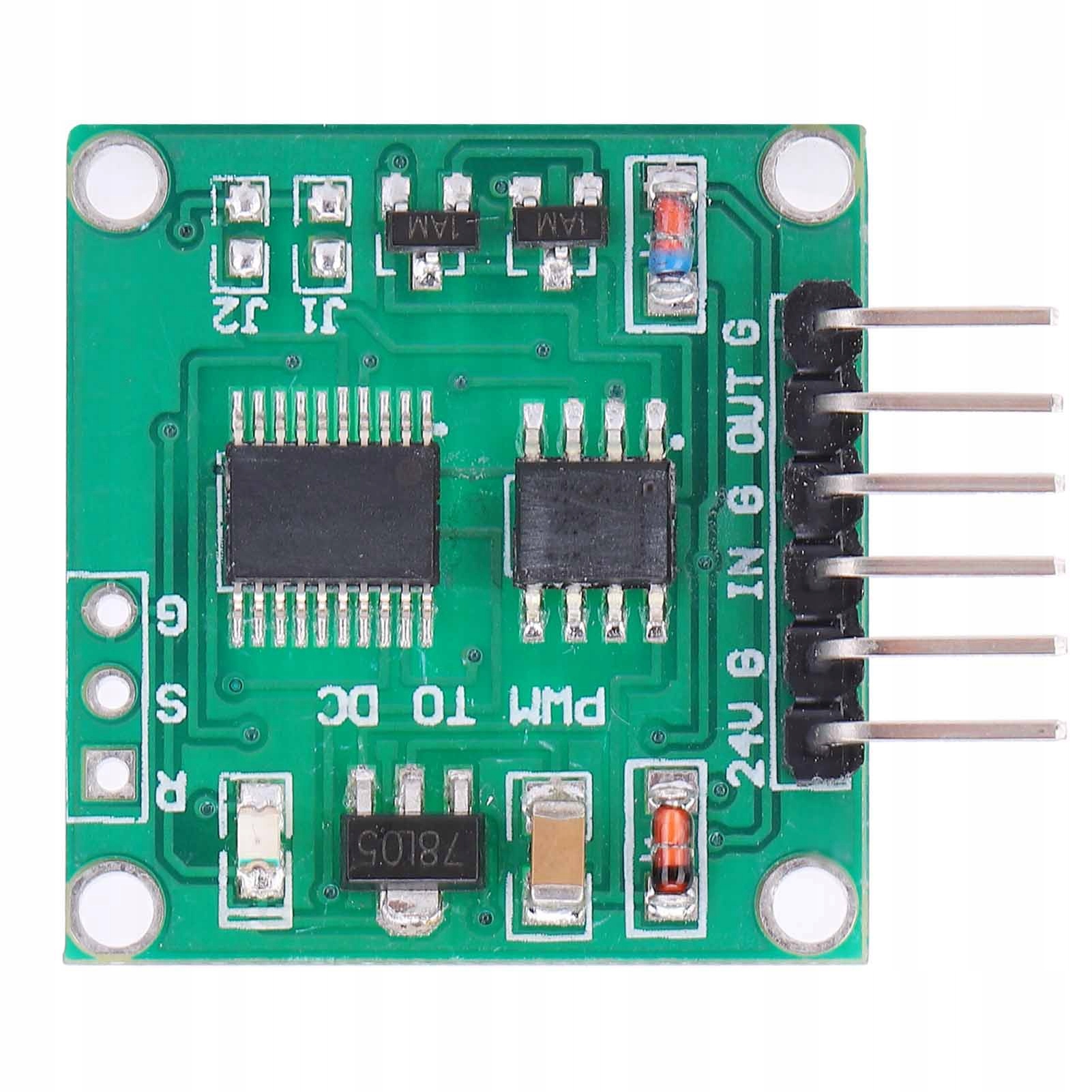

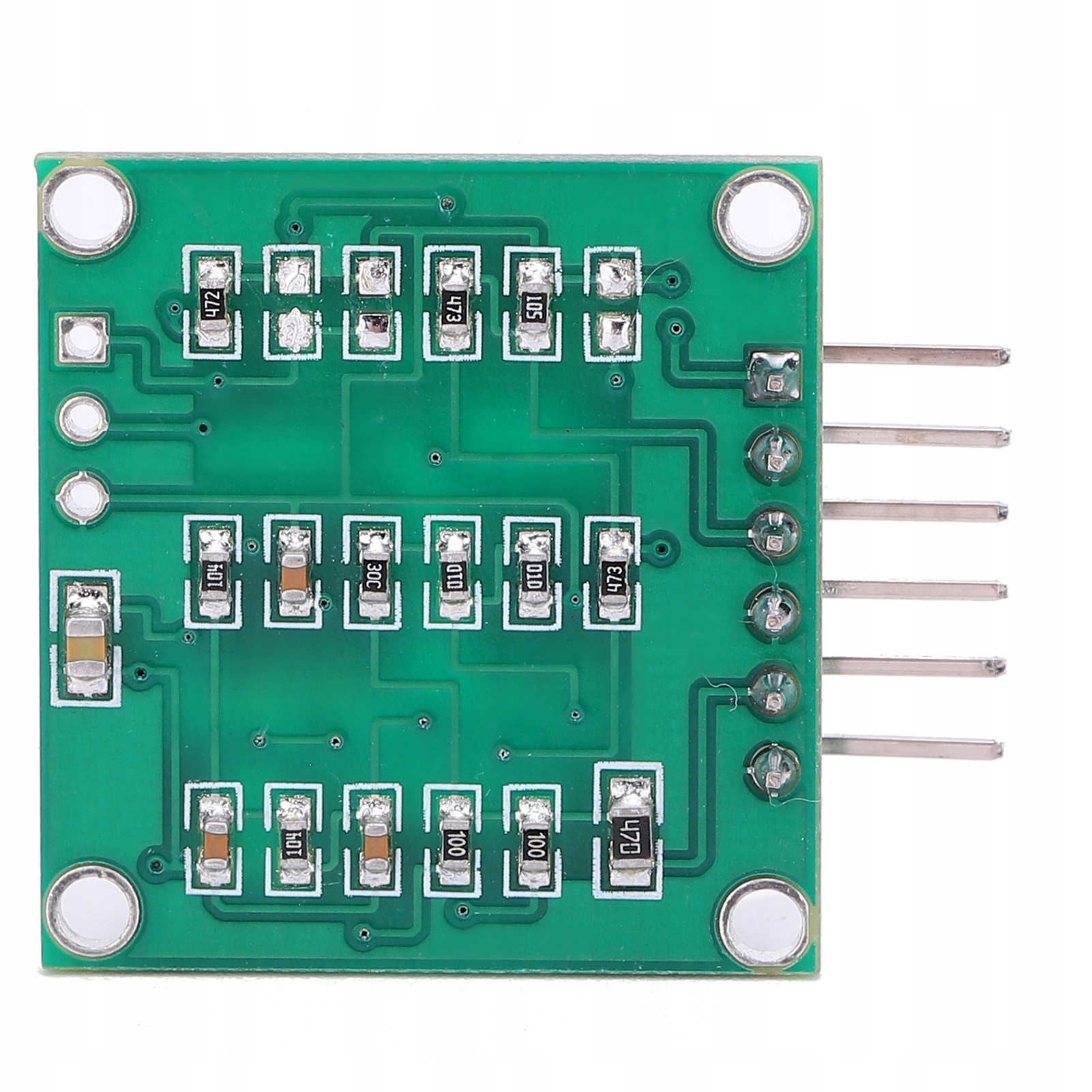

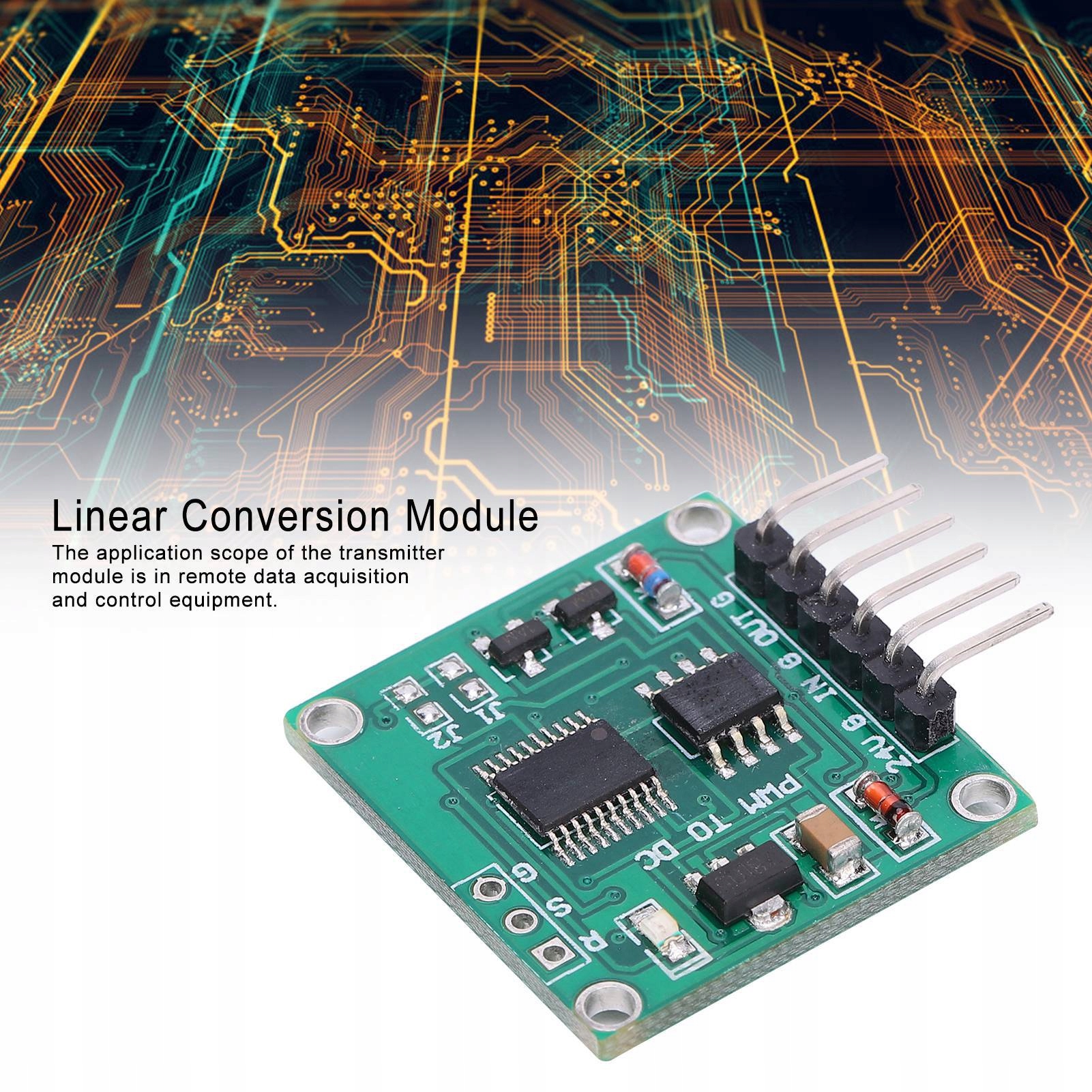

Інтерфейс модуля:

p>

24 В: позитивний порт живлення (9 В ~ 24 В)

G: інтерфейс заземлення джерела живлення

IN: позитивний інтерфейс входу сигналу

G : вхід негативного сигналу порту

OUT: вихідний інтерфейс сигналу (0,00 В

5,00 В / 0,00 В

10,00 В )

p >

G: Інтерфейс заземлення живлення.

Вихід (0,00 В

5,00 В) Роздільна здатність: 0,050 В/Д (вольт/робочий цикл)

Вихід (0,00 В

10,00 В) Роздільна здатність: 0,100 В/Д (напруга/робочий цикл)

Обчисліть виміряний метод робочого циклу: (вихідна напруга (В)/роздільна здатність) = робочий цикл цикл (%)

Наприклад: вихідна напруга (0,00 В ~ 5,00 В) становить вихідну напругу 2,5 В

(2, 5 (В)/0,05) = 50 (%)

Список пакетів:

1 x ШІМ-модуль напруги

Особливості:

1. Цей модуль передавача компактний, простий у встановленні та зручний у використанні. 2. Контакти зі срібного сплаву мають хорошу провідність і швидку реакцію. 3. Модулю передавача може знадобитися більше часу, щоб розсіювати тепло на великій площі. 4. Сфера застосування модуля передавача включає обладнання дистанційного збору та контролю даних. 5. Діапазон частот вхідного сигналу цього модуля становить 5 Гц

500 Гц, а продуктивність висока.
