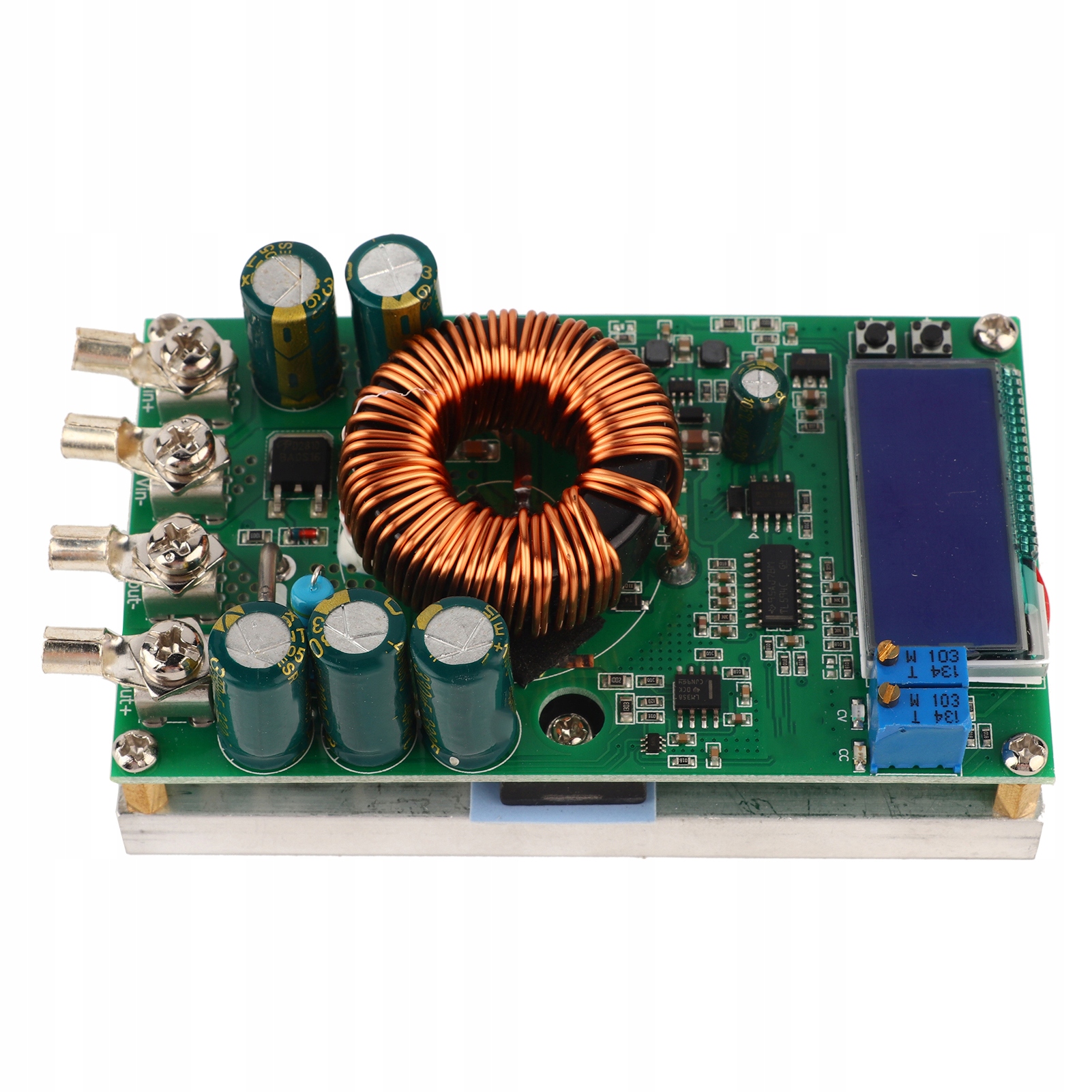

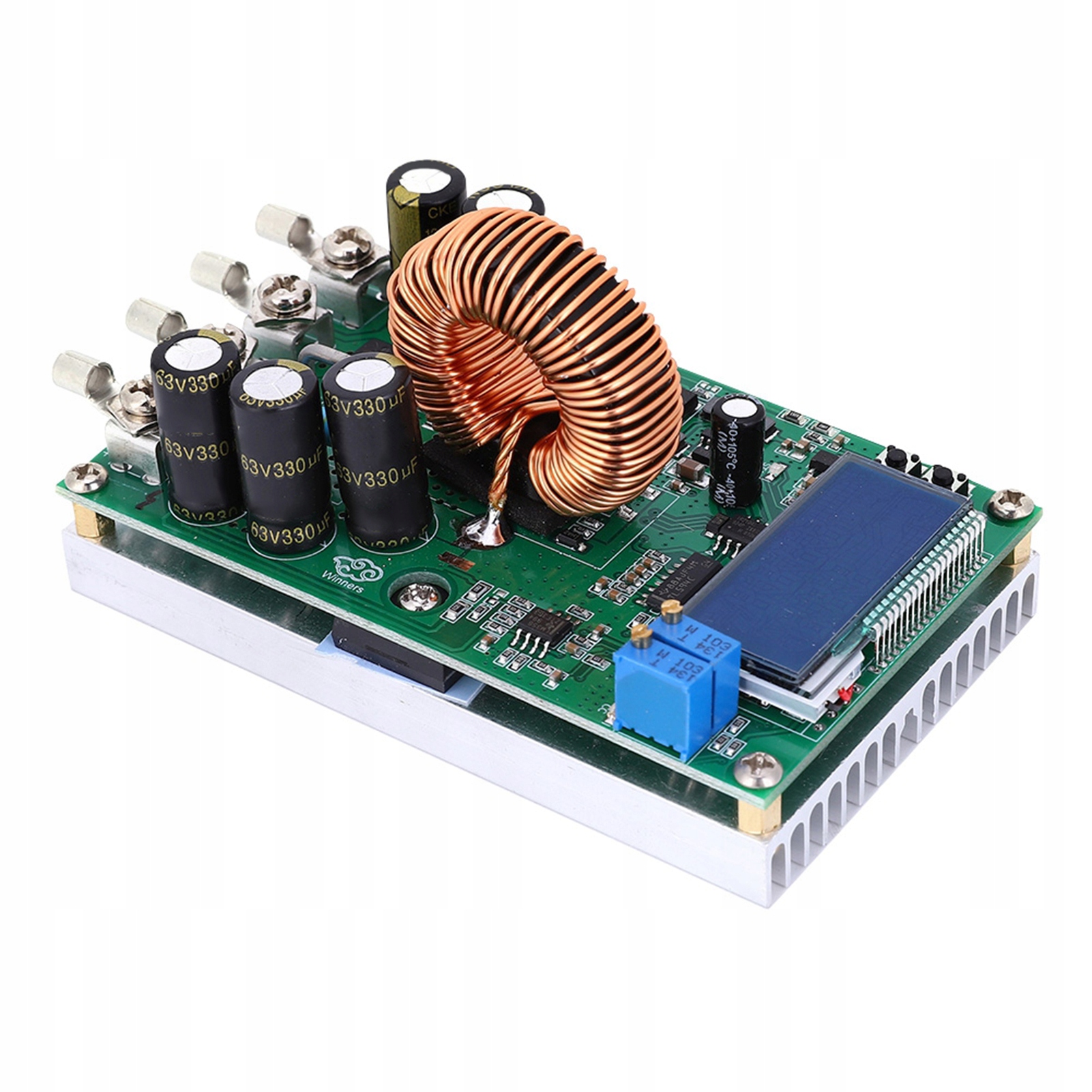

Модуль поступового перетворювача WD5020 DC-DC 20A Зниження напруги

Функція:

1. Наглядовий захист, безпечніший та надійний у використанні.

2. Регульована напруга зниження може використовуватися як зарядний пристрій, світлодіодний модуль постійного струму.

3.

4. З захистом від короткого замикання та захисту від зворотної поляризації входу.

5. Широкий діапазон вихідної напруги, великий вихідний струм та максимальна ефективність перетворення 95%.

Специфікація:

Тип статті: модуль живлення;

Модель: WD5020

Вхідна напруга: 7 ~ 50 V

Вихідна напруга: 0 ~ 36 В безперервна регульована (він може використовуватися лише як модуль зниження, вхід повинен бути більшим, ніж вихід 1 В або більше), максимум 20 А (рекомендується використовувати його в 15 А. Постійне розсіювання тепла!

Захист від зворотного введення з'єднання: Так

Вигадування Вихід: Ні, будь ласка, додайте діод для зарядки!

Метод кабелів: затискача або затискача припою, VIN - це вхід, Vout - це вихід

Розмір: 100 x 60 x 48 мм/3,94 x 2.3 1,89 дюйма

Метод калібрування: Функція калібрування, тому вам не доведеться стурбованість показаною вимірювальною оцінкою. Просто калібруйте один раз! Модуль був відкалібрований перед виходом з фабрики, якщо модуль відображається неточно, ви можете використовувати наступний метод для калібрування!

Калібрування напруги: У стані без завантаження натисніть і утримуйте кнопку "+", увімкніть живлення, введіть режим калібрування напруги, РК-екран запустить миготіння, відпустіть кнопку "+" ""+", щоб додати, ''- '', щоб зменшити, калібруйте до правильної вхідної напруги, наприклад: Вхідна напруга- 12,65 V, а потім відрегулювати поточну вул. Збережіть через 2 секунди, джерело живлення вимкнено і калібрування завершено!

Інструкції з налаштування:

Кнопка "+" встановлює режим відображення і розділена на три типи:

1. F-0 режим: відображає вихідну напругу;

2. F-1 режим: відображення вхідної напруги;

3. Режим F-2: по черзі відображати вхідні та вихідні напруги;

Інструкції щодо використання: Натисніть кнопку "+", щоб перемикатися між трьома режимами відображення. Натисніть кнопку "-", щоб зберегти та залишити. Натисніть саму кнопку "-", щоб переключити підсвічування екрана РК.

Діапазон додатків (три програми)

Слід зазначити, що регульований постійний струм повинен бути в режимі постійного струму, коли фактичний вихідний струм навантаження більше, ніж струм. В іншому випадку він буде діяти в стані постійної напруги. Це не поточний набір на 2A, тобто кожне обладнання зміниться на 2a. Знати. Постійний струм вище 2 В вихідної напруги буде діяти!

1. Використовуйте як звичайний модуль, який зменшує напругу за допомогою гіпертонії "потенціометр постійного струму", щоб зменшити розмір, фабрика за замовчуванням становить 10А, якщо фактична потреба нижча за вихід 10A постійного струму, вам потрібно встановити лічильник годинника, змінить струм петлі. (Поточне значення, що відображається амперером, становить 4А, тоді максимальний струм модуля обмежується 4A, а червоний індикатор постійного струму освітлюється, коли струм досягає 4A)

2. Використовуйте як зарядний пристрій

Інструкції:

Важливо: багато батьків отримали ламп MOS, коли вони почали використовувати його вперше. Зокрема, вони використовуються для зарядки акумулятора та підключення двигуна до двигуна. Не забудьте додати діод до виходу модуля, щоб запобігти зворотному потоку. Зрештою потрібно спалити, діоди доступні для продажу! Пам'ятайте, пам’ятайте! !

(1) Вкажіть струм напруги технічного обслуговування та зарядки акумулятора; "Акумулятор підключений до заднього кінця діода, що запобігає зворотному потоку. Підключена лінія товста. Встановлений" Потенціометр постійного струму ". Протилежний годинник скручений. За замовчуванням фабрика 10A. Якщо фактична вихідна потужність нижча, ніж вихідна потужність постійного струму 10a, регулювання поточного дисплея до зміни займає кілька оборотів заднього годинника. і

.
