МОДУЛЬ РЕГУЛЯТОРА ЗАРЯДУ АКУМУЛЯТОРА XH-M603 КОНТРОЛЕР
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 12
Заказывая «МОДУЛЬ РЕГУЛЯТОРА ЗАРЯДУ АКУМУЛЯТОРА XH-M603 КОНТРОЛЕР» данный товар из каталога «Модули» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

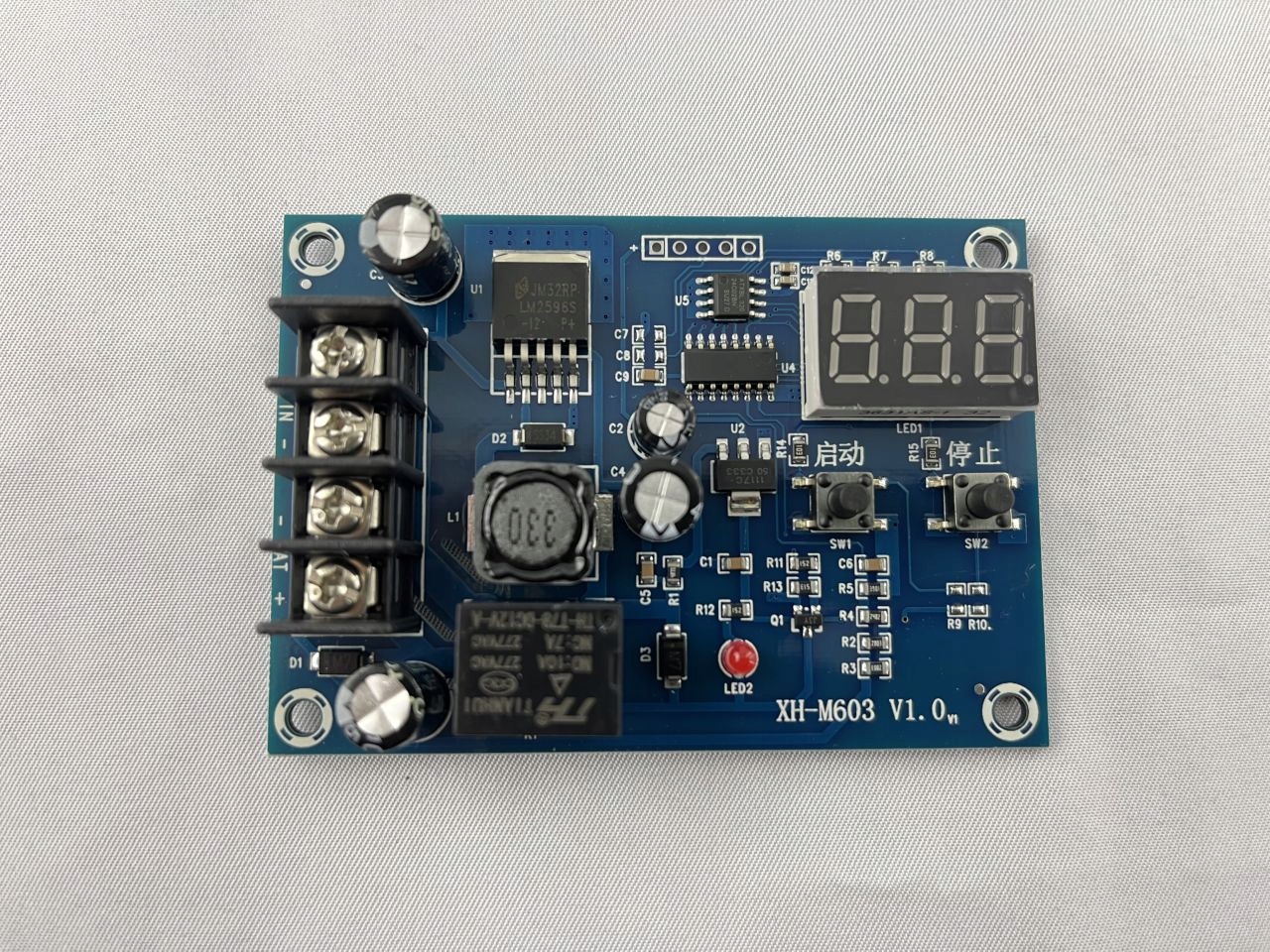

МОДУЛЬ КЕРУВАННЯ ЗАРЯДОМ АКУМУЛЯТОРА XH-M603
Модуль автоматично контролює заряд акумулятора в діапазоні встановлених напруг - вмикає зарядку, коли напруга падає нижче встановлене значення (нижнє) і вимикає зарядку, коли напруга перевищує встановлене значення (верхнє).
Напруга живлення модуля - батарея 12-24В, модуль не працює нижче напруги 6.2V
Напруга випрямляча, що підходить для зарядженого акумулятора - в діапазоні від 10 до 30V
Розміри модуля: 82 x 58 x 18 мм
З'єднувачі та регуляторні елементи:
(1) + IN - - роз'єм для підключення випрямляча
(< b >2) - BAT + - роз'єм для підключення акумулятора
(3) SW1 - кнопка для регулювання напруги розряду (зниження) або зміни напруги вниз
(4) SW2 - кнопка для регулювання напруги зарядки (верхня) або підвищення напруги
(5) світлодіодний дисплей
ПОСІБНИК КОРИСТУВАННЯ:
Світлодіодний дисплей
Після підключення акумулятора до роз’єму з позначкою -BAT+ напруга видно на батареї світлодіодного дисплея.
Після одноразового натискання кнопки SW1 на дисплеї відображається встановлена напруга розряду (нижча), це значення напруги, нижче якого модуль почне заряджати батарею напругою від випрямляча.
Після одноразового натискання кнопки SW2 на дисплеї відображається встановлена напруга зарядки (верхня), це значення напруги, вище якого модуль вимкне зарядку акумулятора напругою від випрямляча.
Регулювання напруги розряду (менше) - кнопка SW1
Натисніть і утримуйте кнопку SW1 приблизно 3 секунди, доки дисплей не почне блимати.
Потім за допомогою кнопок SW1 і SW2 установіть потрібне значення напруги - кнопка SW1 змінює значення вниз, SW2 вгору.
Одноразове натискання кнопки SW1 або SW2 змінює значення на 0,1 В, а натискання кнопки і утримання кнопки SW1 або SW2 змінює значення на 1 В.
Якщо не натискати кнопку протягом 3 секунд, запам’ятовується встановлене значення, дисплей перемикається в режим відображення напруги акумулятора.
Регулювання напруги заряджання (верхня) - кнопка SW2
Натисніть і утримуйте кнопку SW2 приблизно 3 секунди, доки дисплей не почне блимати.
Потім використовуйте SW1 і Кнопки SW2, щоб встановити потрібне значення напруги - кнопка SW1 змінює значення вниз, SW2 змінює значення вгору.
Натиснення кнопки SW1 або SW один раз SW2 змінює значення на 0,1 В, а натискання та утримання кнопки Кнопка SW1 або SW2 змінює його на 1 В.
Якщо кнопку не натискати протягом 3 секунд, встановлене значення зберігається, дисплей перемикається в режим відображення напруги акумулятора.
Повернутись до заводських налаштувань (стерти налаштування)
Одночасно натисніть і утримуйте кнопки SW1 і SW2, доки на дисплеї не з’являться цифри 888.
Параметри реле, що використовується в модулі.
