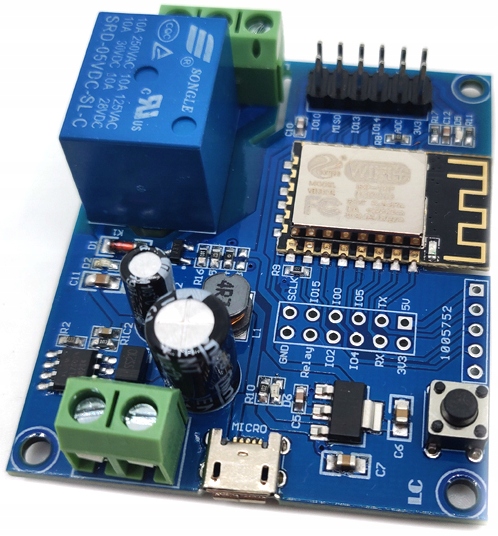

Релейний модуль WiFi ESP8266 з ESP-12F DC 8-80V / 5V USB для Arduino

Релейний модуль WiFi на основі системи ESP-12F (ESP8266) дозволяє дистанційно керувати пристроями через мережу WiFi. Він призначений для використання в проектах розумного дому, промислової автоматизації та Інтернету речей. Він пропонує гнучке джерело живлення та зручний інтерфейс програмування, що полегшує інтеграцію з системами керування.

Пристрій підтримує Arduino IDE та інші середовища програмування. Вбудоване реле 5 В дозволяє контролювати навантаження до 250 В змінного струму або 30 В постійного струму. Набір ідеально підходить для програмістів і любителів, які створюють проекти інтелектуальних систем управління.

Технічні дані:

  • процесор: ESP-12F (ESP8266, WiFi SoC)
  • флеш-пам’ять: 4 МБ
  • живлення:

➡ DC 8-80V

➡ USB 5V

➡ 5-контактний роз’єм

  • релейний вихід:

➡ NC (нормально закритий)

➡ NO (нормально відкритий)

➡ COM (загальний)

  • Порти GPIO:

➡ 6x GPIO для керування пристроями

➡ UART (RX, TX)

➡ I2C, SPI

➡ АЦП (діапазон вхідної напруги: 0-1 В)

  • діоди сигналізації:

➡ джерело живлення

➡ реле

➡ програмований світлодіод на GPIO16

  • кнопка: скидання ESP8266
  • підтримка програмування: Arduino IDE, Eclipse
  • розміри: 59,2 × 48,6 мм
  • вага: 26 г

Опис інтерфейсів

1. VCC, GND – джерело живлення постійного струму 8-80 В

2. Micro USB – джерело живлення 5 В постійного струму.

Примітка. Ви можете вибрати один із трьох методів живлення: 8-80 В постійного струму / 5 В постійного струму USB / 5 В контактний роз’єм.

3. Кнопка скидання – 6×6 мм, скидання ESP8266

4. Порт UART для програмування - ESP8266

➡ Контакти: GND, RX, TX, 5V (підключення до модуля TTL)

➡ Під час програмування IO0 має бути підключено до GND, від'єднайте його після завершення

5. Порт GPIO – доступні контакти GPIO для підключення пристроїв

6. Релейний вихід

➡ NC (нормально закритий) – відключено від COM, коли реле активне, підключено, коли неактивне

➡ COM (загальний) – загальний контакт реле

➡ NO (нормально відкритий) – підключено до COM, коли реле активне, відключено, коли неактивне

7. Power LED – інформує про роботу модуля

8. Програмований світлодіод – керується GPIO16

9. Світлодіод реле – горить, коли реле активне
