Модуль синтезатора Behringer 110 VCO/VCF/VCA

Модуль модульного синтезатора Behringer 110 VCO/VCF/VCA

Модуль модульного синтезатора Behringer 110 VCO/VCF/VCA

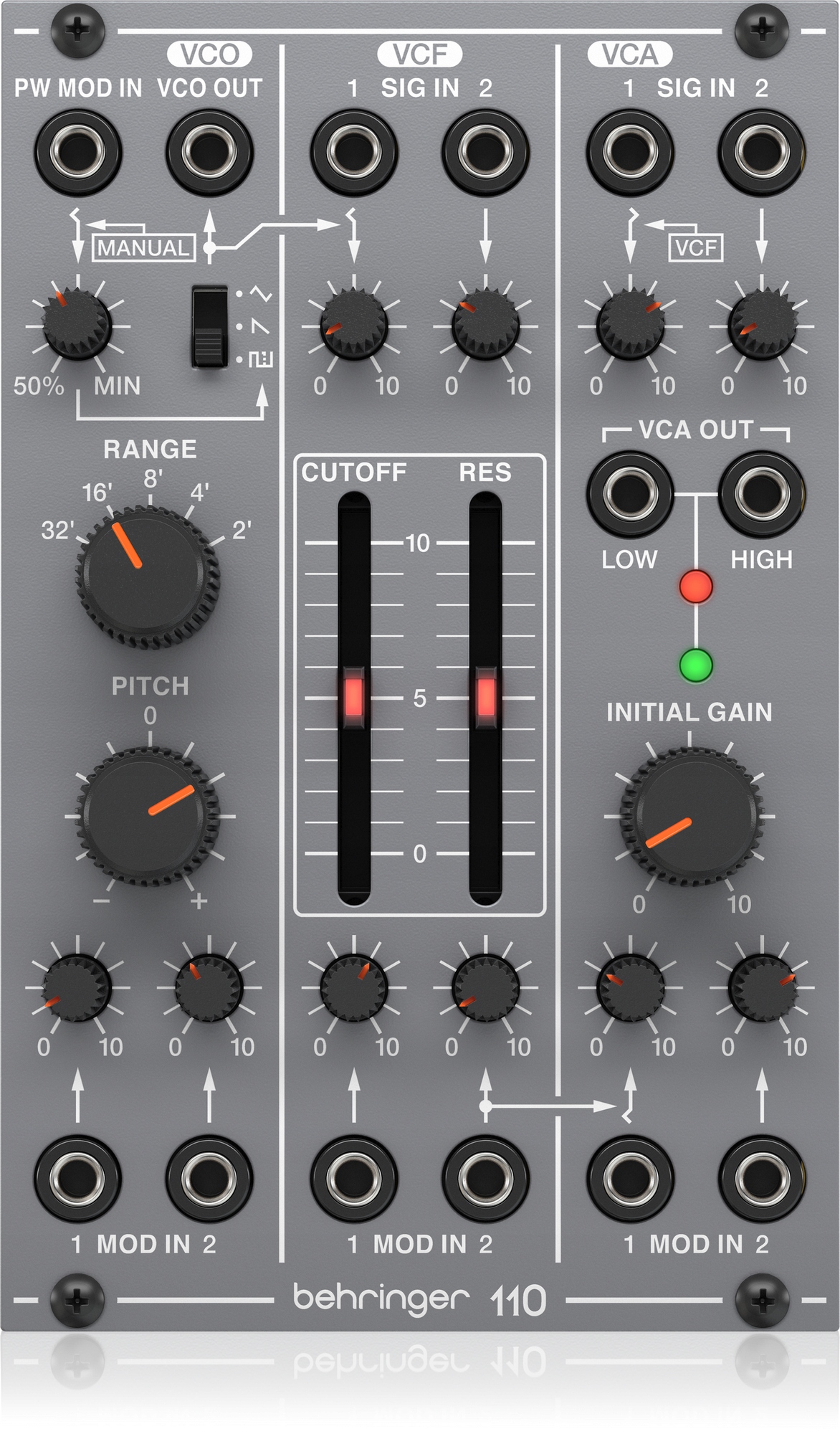

Behringer 110 VCO /VCF/VCAє автентичним відтворенням оригінальної схеми "System 100" 1980-х років, розміщеної в стандартному корпусі Eurorack.

Основні характеристики

• Дивовижний модуль VCO/VCF/VCA 1980-х років
• Автентичне відтворення оригінальних схем "System 100M"
• Повний голос синтезатора з внутрішнім пов’язаним потоком сигналу для зручності використання
• VCO має 3 форми хвилі на вибір (трикутник, рампа та квадрат із ШІМ)
• VCO пропонує контроль висоти в широкому діапазоні плюс 1 аудіовихід і 2 входи CV
• VCF має регулятори зрізу, частоти та резонансу, а також 2 аудіовходи та 2 входи CV
• ШІМ-генератор із ручним і зовнішнім керуванням CV
• VCA має контроль посилення та 2 аудіовходи, 2 аудіовиходи (низький/високий) і 2 входи CV
• 17 елементів керування та перемикачів забезпечують доступ у реальному часі до всіх важливих параметрів
• Технічні дані Eurorack: 16 HP, 60 мА +12 В, 50 мА -12 В.

Технічні характеристики

Входи

• Імпульс ширина mod Роз’єм 3,5 мм роз’єм TS, пов’язаний постійним струмом Імпеданс 70 кОм Максимальний вхідний рівень від 0 В до +10 В 4% на В
• Вхід сигналу 2 x 3,5 мм роз’єм TS, пов’язаний постійним струмом Опір >50 кОм Максимальний вхідний рівень + 17 dBu
• Модифікований вхід VCO 2 x 3,5 мм роз’єм TS підсумований Імпеданс >50 кОм незбалансований діапазон CV 0 В до +10 В, 1 В/окт
• VCF вхід mod 2 x 3,5 мм роз’єм TS підсумований Імпеданс >50 кОм незбалансований діапазон CV від 0 В до +10 В, 1 В/окт
• Вхід модифікатора VCA 2 x 3,5 мм роз’єм TS сумарний Імпеданс >50 кОм незбалансований діапазон CV від 0 В до +10 В, 1 В до 10 дБ
< /ul>

Виходи

• Вихід VCO 3,5 мм гніздо TS DC пов’язаний Імпеданс 1 кОм незбалансований Максимальний вихідний рівень 10 В p-p Діапазон частот без зовнішнього CV < 1 Гц до 30 кГц
• VCA вихід 2 x 3,5 мм роз’єм TS З’єднаний змінним струмом Опір 1 кОм незбалансований Високий максимальний вихідний рівень +18 дБу Низький максимальний вихідний рівень -2 дБн Високий рівень шуму <-60 дБн, 22 Гц-22 кГц Низький рівень шуму <-80 дБн, 22 Гц-22 кГц
• Панель керування Ширина імпульсу від 50% до хв Трикутник, пилоподібний, імпульсний Діапазон 32',16',8',4',2' Діапазон висоти 2 октави Частота зрізу від 20 Гц до 20 кГц Резонанс вимкнений для себе -осциляції Рівень вхідного сигналу від -∞ до 0 Модифікований рівень вхідного сигналу від -∞ до 0
• Джерело живлення Eurorack 80 мА (+12 В), 50 мА (-12 В)
• Фізичні розміри 81 x 129 x 46 мм Розмір стійки 16HP Вага 0,19 кг
