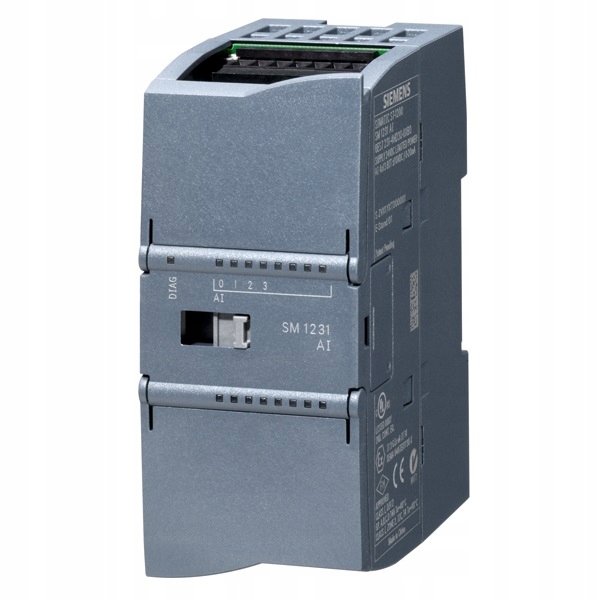

Модуль SM1231 6ES7231-4HD32-0XB0
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 12
Заказывая «Модуль SM1231 6ES7231-4HD32-0XB0» данное изделие из «Контроллеры и регуляторы» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Модуль SM1231 6ES7231-4HD32-0XB0
Категорія SIMATIC
Виробник: SIEMENS
Модуль розширення S7-1200 - 4 аналогових входи (струм або напруга)
Каталожний номер виробника: 6ES7231-4HD30-0XB0
{tab=технічні дані}
- кількість записів - 4
- тип входів - набір
- напруга - 10В,5В,2,5В
- струм - 0 ... 20мА
- вхідна роздільна здатність - максимум 12 біт + 1 знаковий біт
Загальна інформація
Позначення типу продукту SM 1231, AI 4x13 bit
Напруга живлення
Номінальне значення (DC)
24 В постійного струму Так
Вхідний струм
Поточне споживання, тип. 45 мА
від монтажної шини 5 В постійного струму, тип. 80 мА
Втрата живлення
Втрата потужності, тип. 1,5 Вт
Аналогові входи
Кількість аналогових входів 4; Входи диференціального струму або напруги
допустима вхідна напруга для вхідної напруги
(ліміт знищення), макс.
35 В
допустимий вхідний струм для вхідного струму (руйнування
ліміт), макс.
40 мА
Час циклу (усі канали) макс. 625 стор
Діапазон введення
Напруга Так; 10 В, 5 В, 2,5 В
ПоточнийТак; 4–20 мА, 0–20 мА
Номер термопари
Термометр опору №
Опір ні
Вхідні діапазони (номінальні значення), напруги
Від -10 В до +10 В Так
Вхідний опір (від -10 В до +10 В) 9 МОм
Від -2,5 В до +2,5 В Так
Вхідний опір (від -2,5 В до +2,5 В) 9 МОм
Від -5 В до +5 В Так
Вхідний опір (від -5 В до +5 В) 9 МОм
Вхідні діапазони (номінальні значення), струми
Від 0 до 20 мА Так
Вхідний опір (від 0 до 20 мА) 280
Від 4 мА до 20 мА Так
Вхідний опір (від 4 мА до 20 мА) 280
Генерація аналогових значень для входів
Час/роздільна здатність інтеграції та перетворення на канал
Роздільна здатність із перевищенням діапазону (біт зі знаком),
макс.
12 біт; знак +
Час інтеграції, параметризується Так
Придушення напруги перешкод для
частота перешкод f1 у Гц
40 дБ, постійний струм до 60 В для частоти перешкод 50/60 Гц
Згладжування виміряних значень
Параметризується Так
Крок: Немає Так
Крок: низький Так
Крок: середній Так
Крок: високий Так
Помилки / точність
Температурна похибка (відносно вхідного діапазону), (+/-) 25°C 0,1%, до 55°C 0,2% від загального діапазону вимірювань
Базова межа похибки (робоча межа при 25°C)
Напруга відносно вхідного діапазону (+/-) 0,1%
Струм, відносно вхідного діапазону, (+/-) 0,1%
Придушення перешкод для f = n x (f1 +/- 1%), f1 = частота перешкод
Синфазна напруга, макс. 12 В
Переривання/діагностика/інформація про стан
Сигналізація Так
Діагностичні функції Так
Сигнали
Діагностична сигналізація Так
Діагностичні повідомлення
Контроль напруги живлення Так
Розрив дроту Так
Діагностичний світлодіод
статус введення Так
для обслуговування Так
Ступінь і клас захисту
Рівень захисту згідно відповідно до EN 60529<
