МОДУЛЬ ЧАСУ NE555 З УВІМКНЕННЯМ ПІСЛЯ ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ.

Модуль універсального часу в системі NE555.

Після підключення джерела живлення система запускається з увімкненим реле і через встановлений час вимикає його, очікуючи на сигнал тригера. Заводський діапазон часу 0,1–27 с.

Запуск може здійснюватися за допомогою високого або низького сигналу (коротке замикання на плюс або коротке замикання на землю). Система починає відраховувати час, коли даний тригерний сигнал зникає, незалежно від його тривалості, і підтримує реле під час тригерного сигналу.

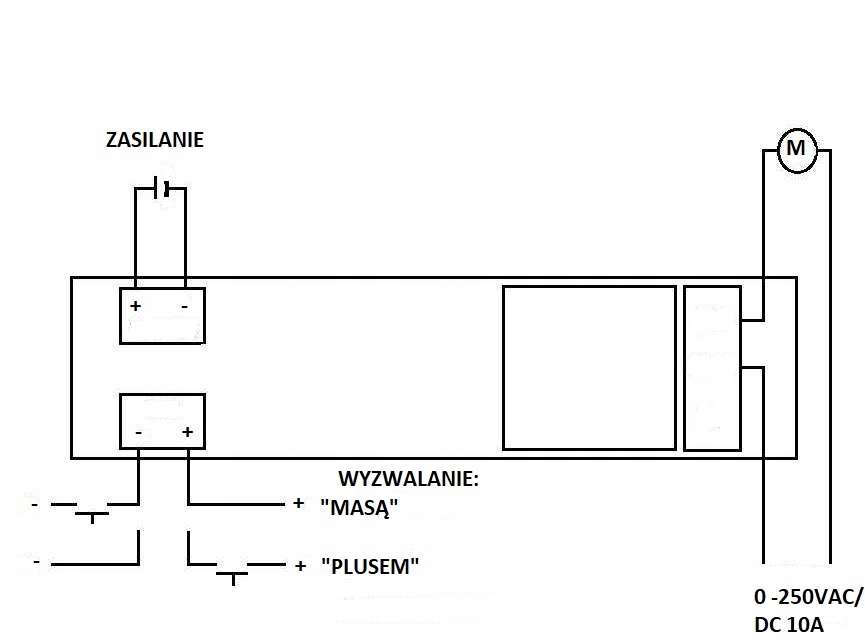

Для спрацьовування позитивним сигналом (коротке замикання на плюс) SIG - вхід має бути постійно підключений до землі та забезпечувати тригерний сигнал на SIG+. Подібно до запуску негативним сигналом (коротке замикання на мінус), ми постійно підключаємо вхід SIG+ до плюса джерела живлення і подаємо сигнал запуску на вхід SIG-.

Реле дозволяє контролювати навантаження до 10 А, на терміналі є виходи NO/NC, тому систему можна вмикати чи вимикати. Захищено від зворотного підключення джерела живлення.

Час затримки можна змінити, змінивши значення R (потенціометр 500k) C (за замовчуванням 47uF - поруч із системою 817C)

Кількість - 1 шт. (без латунних прокладок і гвинтів - 3-є фото)

Розміри 19 мм x 53 мм x 16,5 мм

Параметри:

Us = 12 В постійного струму (працює в діапазон 9,5-16 В постійного струму)

Izas = 10 мА (вимкнено) 50 мА (увімкнено)

Тон: 0,1–27 с (регулюється)
