МОДУЛЬ ГЕНЕРАТОРА ЧАСУ З ТРИГЕРОМ

Універсальний часовий модуль OB39R08A

Модуль можна використовувати як генератор сигналу з регульованим часом увімкнення та вимкнення (до 120 хвилин), а також як запущений таймер/затримка для підтримки живлення. Широкий часовий діапазон дозволяє використовувати його в домашніх умовах і в лабораторії (наприклад, для приправ).

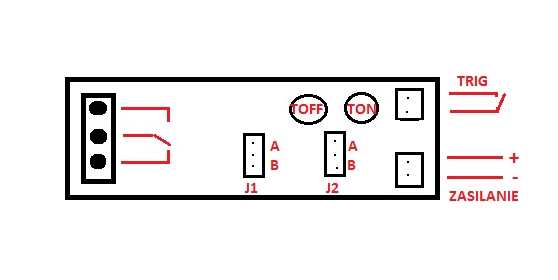

• TOFF - регулювання часу відключення
• TON ​​​​ - час увімкнення налаштування
• TRIG - тригерний вхід (коротке коротке замикання активує цикл/відлік)
• ЖИВЛЕННЯ - вхід напруги живлення 12В постійного струму
• J1 - перемичка режиму роботи, A: генератор, B: таймер/затримка із запуском
• J2 - діапазон часу, A: 0,5 с -12 хв, B: 1 с - 120 хв

У режимі «генератора» короткочасне коротке замикання (тригер) TRIG викликає запуск циклу TON/TOFF, повторне коротке замикання TRIG перериває цикл, система чекає з вимкненим реле.

У режимі «таймер» система включається після TRIG, спрацьовує котушка реле на TON, вимикається і чекає повторного спрацьовування. Друге спрацьовування під час TON (до закінчення зворотного відліку) перериває зворотний відлік і вимикає реле.

Живлення позначається червоним діодом, увімкнення котушки реле — зеленим діодом.

Час регулюється за допомогою потенціометрів і продовжується в напрямку, протилежному руху. За годинниковою стрілкою.

Модуль поставляється з двома штекерами з проводами, які підключаються до гнізд на платі (запуск і живлення). З іншого боку, є гвинтова клема з релейними виходами 10A 250VAC.

Повторюваність незалежно від температури в межах 2%

Продукція доступна в різних кольорах, технічних і габаритних параметрах. не змінювати .

Розміри 20,5 мм x 70 мм x 20 мм

Параметри:

• Us = 12 В постійного струму (дозволено 10-15 В)
• Izas = макс. 60 мА
