МОДУЛЬ ЗАРЯДКИ АКУМУЛЯТОРА Li-Ion 18650 8.4V-12.6V 1.5A IP2326 USB-C

МОДУЛЬ ЗАРЯДКИ АКУМУЛЯТОРА Li-Ion 18650 8.4V-12.6V 2A IP2326 USB-C

LX-LISC-V2

IP2326

BMS-70092

Специфікація:

• тип заряджених акумуляторів (елементів): Li-Ion (літій-іонний) Li-poly (літієвий полімер) 2S (два елемента) або 3S (три елемента)
• вхідна напруга: від 4,5 В до 5,5 В
• напруга заряджання: 7,4-8,4 В або 11,1-12,6 В - зміна описана нижче
• струм заряджання: до 1,5 А з можливістю зміни за допомогою резистора, максимум 15 Вт
• струм спокою: 3uA
• захист - опис нижче

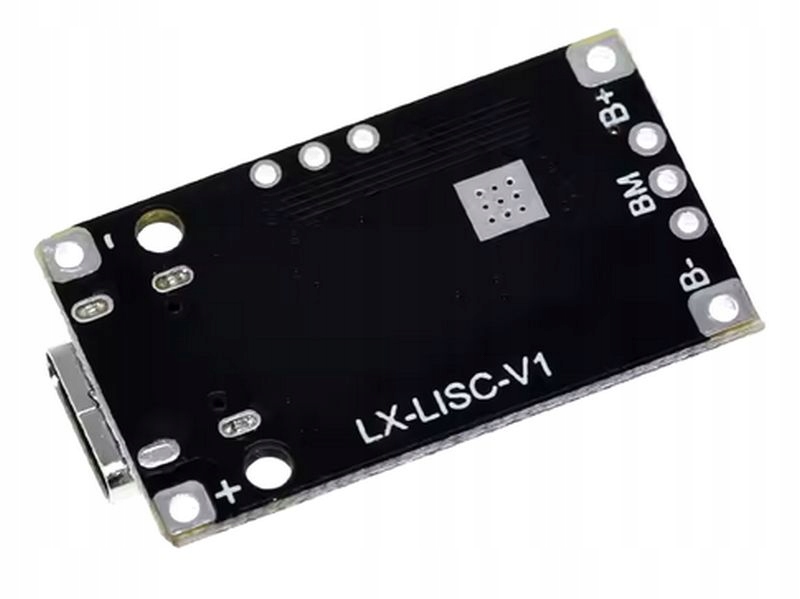

• вхід живлення: гніздо USB-C або колодки для пайки з позначками VIN і GND
• з’єднання комірки: колодки для пайки з позначкою B+ (плюс) і B- (мінус)
• з’єднання балансира: колодка для пайки з позначкою BM - тільки у випадку 2S (дві комірки)
• розміри модуля: 31x18 мм (з гніздом USB-C 33x18 мм)
• Ввімкнено Модуль має 2 світлодіоди SMD, що вказують на режим роботи модуля:

  Синій світлодіод - акумулятор зарядка (ЗАРЯД)

  Миготливий синій світлодіод - помилка заряджання

  Червоний світлодіод - джерело живлення підключено

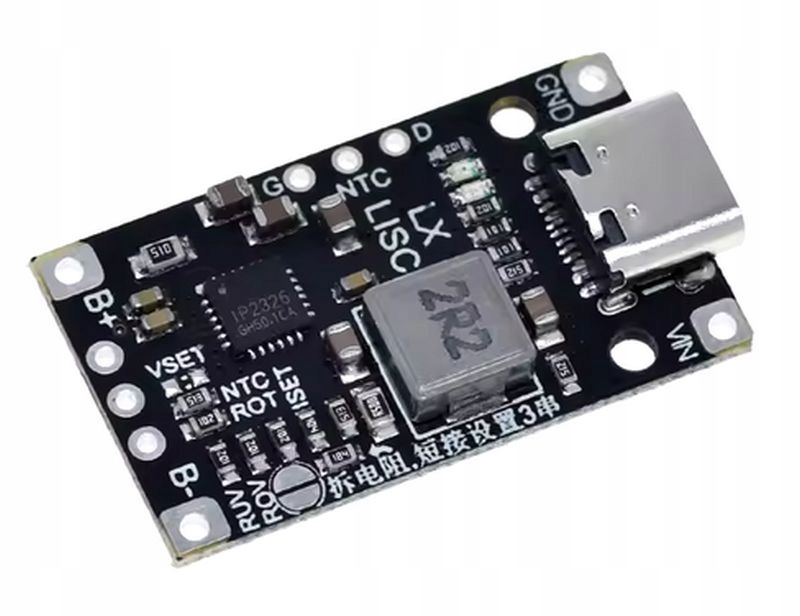

• При використанні до 3 елементів (3S) слід припаяти перемичку ROV і не знімати резистор, позначений на фотографії

Зміна типу підключених елементів

2S - паяльна площадка розпаяна, резистор позначено стрілкою - встановлено

3S - паяльна площадка припаяна, резистор позначений стрілкою - відпаяний

Зміна постійної напруги зарядки CV - шляхом зміни резистора позначено VSET

1 КОм - 8,1 В

68 КОм - 8,2 В

120 КОм - 8,3 В

без резистора - 8,4 В

Зміна постійного струму заряджання CC - шляхом зміни резистора з позначкою ISET

180 КОм - 0,5 A

91K Ом - 1A

75K Ом - 1,2A

60K Ом - 1,5A

Інші значення струму заряджання згідно з формулою: Ich = 9000/R, в діапазоні до максимуму 1,5A (15 Вт)

Змінити нижній поріг напруги живлення - шляхом зміни резистор із позначкою RUV

1 КОм - 4,25 В

68 КОм - 4,35 В

120 КОм - 4,45 В

без резистора - 4,65 В

Зміна верхнього порогу напруги джерела живлення - шляхом зміни резистора з позначкою ROV

1K Ом - вимкнено, без обмежень, макс. 20 В

68 КОм - 5,75 В

120 КОм - 6 В

без резистора - 6,25 В

Зміна обмеження часу заряджання - за допомогою зміни резистора з позначкою ROT

1К Ом - вимкнено, немає часу обмеження

68 кОм - 4 години

120 КОм - 12 годин

без резистора - 24 години

Тепловий захист за допомогою зовнішнього термістора NTC 100K B4100K, підключеного до паяльного майданчика з позначкою NTC і заземлення (GND)

Приклади значень з використанням NTC 100K і послідовного резистора з позначкою NTC) зі значенням 82K:

температура 0 градусів - опір датчика 247K, напруга на контакті інтегральної схеми 1,32 В

температура 45 градусів - опір датчика 41 К, напруга на контакті інтегральної схеми 0,56 В

температура 55 градусів - опір датчика 28 К, напруга на контакті інтегральної схеми 0,43 В

Напруга на датчику NTC:

понад 1,32 В - занадто низька температура елемента - зарядка триває перервано

1,32-0,56 В - температура елемента правильна, зарядка

0,56-0,43 В - висока температура елемента, струм заряджання зменшено вдвічі

нижче 0,43 В - занадто висока температура елемента - заряджання перервано

Вищевказані засоби захисту працюють ЛИШЕ, коли підключено зовнішній датчик NTC

Контролер зарядки IP2326 – процес заряджання та захист

Заряджання:

Інтегрована схема IP2326 забезпечує повний процес заряджання елемента CC/CV – постійний струм/постійна напруга заряджання.

Коли напруга окремого елемента падає нижче 3 В, він заряджається низьким струмом при 50-100 мА

Коли напруга окремого елемента перевищує 3 В, він заряджається постійним струмом (CC), встановленим за допомогою резистора

Коли напруга окремого елемента наближається до встановленої напруги (наприклад, 4,2 В), а зарядний струм менше 150 мА, елемент починає заряджатися постійною напругою (CV). Заряджання переривається кожні 30 секунд і перевіряється напруга елемента — якщо воно вище встановленої напруги заряджання — заряджання припиняється, якщо все ще нижче — наступний цикл заряджання триває 30 секунд до наступної перевірки. автоматично. (SCP) - захист від короткого замикання

Захист від перегріву (OTR) - захист від температури

та ін.

Плавний пуск - вбудований захист "плавного пуску": захищає від надто великого споживання струму на початку заряджання.

Захист від надто низької напруги - система автоматично визначає напругу нижче напруги, встановленої за допомогою RUV резистор, тоді зарядний струм зменшується, щоб напруга живлення підтримувала рівень RUV, що забезпечує стабільну роботу системи

Захист від занадто високої напруги - система автоматично визначає напругу вище напруги, встановленої за допомогою резистора ROV, після чого процес заряджання припиняється та переривається

Зовнішній температурний захист - система може працювати з датчиком NTC (датчик NTC не є елемент модуля - будь-які зміни можна внести самостійно, згідно технічних характеристик системи IP2326)

Внутрішній температурний захист - вбудований захист відключає зарядку, коли температура системи перевищує 135 градусів. Процес заряджання починається знову, коли температура системи падає до 85 градусів.

Під час роботи зі значеннями, близькими до максимальних, забезпечте належне розсіювання температури від модуля (радіатора, вентилятора).

Захист часу - максимальний час безперервної роботи модуля становить 24 години або може бути змінений шляхом зміни значення резистора ROT. Після закінчення встановленого часу заряджання автоматично припиняється.
