МІНІАТЮРНИЙ МОДУЛЬ ЗАРЯДНОГО ПРИСТРІЮ LI-ION 1A 5 В ІЗ ЗАХИСТАМИ

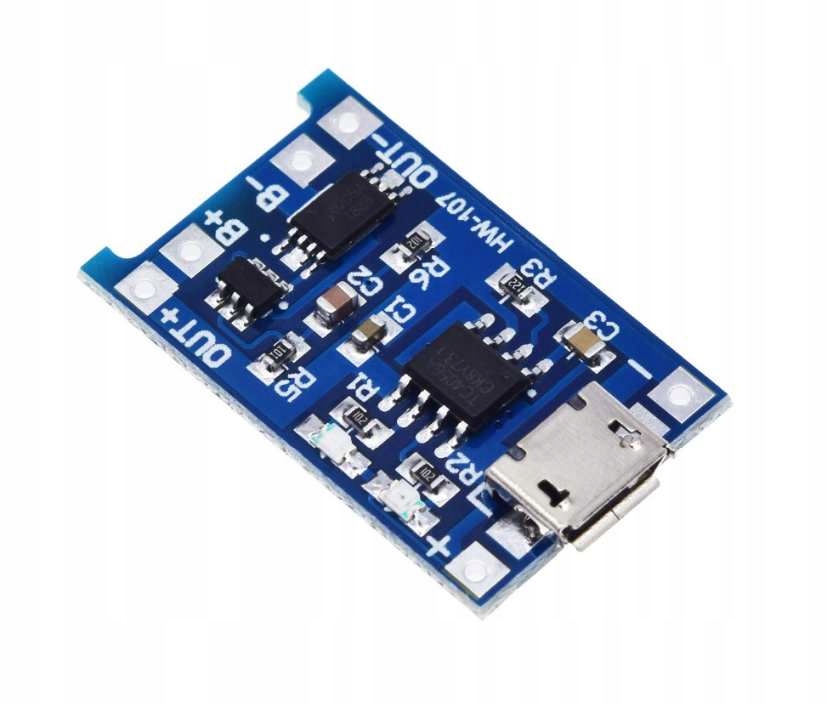

Універсальний модуль зарядного пристрою літій-іонного акумулятора 3,7 В на основі мікросхеми TP4056 із захистом від перезаряду, розряду та перевантаження акумулятора.

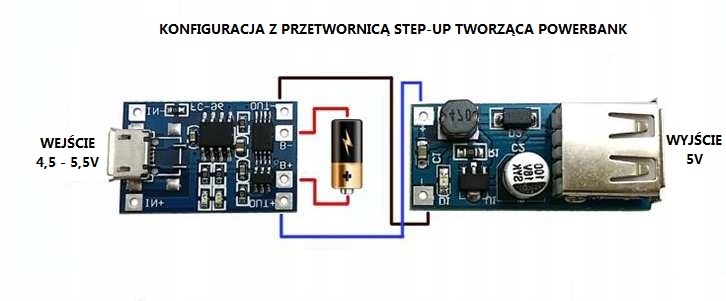

Дозволяє підключати один акумулятор і заряджати його максимальним струмом 1000 мА. Напруга живлення 5 В дозволяє підключати джерела USB через роз'єм MICRO USB, встановлений на друкованій платі. Зарядка і індикатори зарядки індикуються червоним і зеленим діодами відповідно (в залежності від поставки можуть бути червоного і синього кольору).Блок живлення 5В підключаємо до USB або входів поруч (+,-), а до Виходи B+, B-, відповідно + і - акумулятора, напруга від акумулятора доступна на виходах OUT+ і OUT -. Схема типового блоку живлення на малюнку нижче.

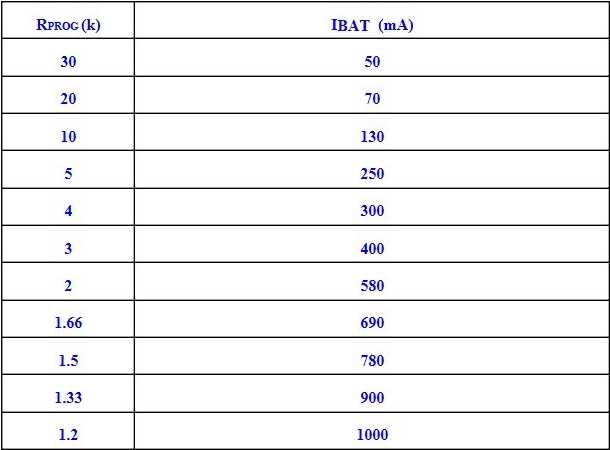

Струм заряджання встановлюється за допомогою резистора - заводське значення за замовчуванням 1200 Ом (розташоване біля контакту № 4 системи TP4056) відповідно до таблиці в галереї. .

Зверніть увагу на поляризацію! Підключення джерела живлення та батареї навпаки може призвести до пошкодження системи!

Розміри 17,4 мм x 27,9 мм x 4 мм

Вхідні параметри:

• Uzas = 4,5-5,5 В постійного струму ;
• Uwy = 4,2 В
• Iwymax = 1000 мА
• Припинення заряджання 4,2 В +/- 1,5%< /li >
• Відсічення розряду < 2,5 В +/- 1,5%
• Макс. струм розряду 3А
