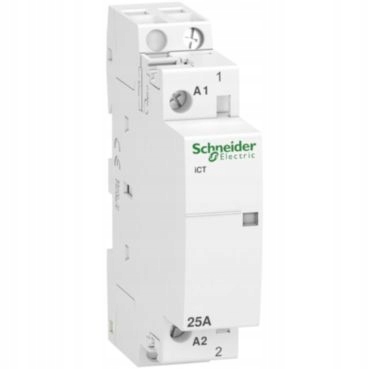

Модульний контактор SCHNEIDER Acti9 iCT 16A 1NO 230V

• Захист від проникнення (IP): IP20
• Номінальна робоча напруга: 250 - 250 В
• Номінальний робочий струм: 25 A
• Номінальна керуюча напруга: 230 - 240 В
• Тип напруги живлення: b> AC
• Тип керуючої напруги: AC
• Кількість нормально відкритих контактів: 1
• Кількість розривних контактів: 0
• Максимальна комутаційна здатність для лампочок: 2850 Вт
• Максимальна комутаційна здатність для люмінесцентних ламп: 1200 ВА
• Максимальна комутаційна здатність для люмінесцентних ламп (компенсація DUO): 2400 ВА
• Максимальна комутаційна здатність для люмінесцентних ламп (з паралельною компенсацією): 1200 ВА в кількості модулів: 1
• Глибина установки: 43,5 мм
• Можливість додаткового обладнання: так
• З функцією день/ніч: ні
• Без шуму: ні
• Продюсер : "SCHNEIDER ELECTRIC POLSKA" SP. Z O.O.
• Бренд: "SCHNEIDER ELECTRIC POLSKA" SP. Z O.O.
• Код продукту: 915189
• EAN: 3606480088568

Модульний контактор серії iCT, номер A9C20731, iCT50-16-10-230, керуюча напруга 230 В змінного струму 50 Гц, 1 НО контакт, номінальний струм AC7A: 16 A, для керування електричними ланцюгами. Оптичний індикатор стану вихідних контактів, можна розширити допоміжними контактами.Це пристрій дистанційного керування 1P з 1 нормально відкритим контактом.

Широкий асортимент контакторів Acti 9 iCT від однополюсних до чотирьохполюсних повністю сумісний з усіма продуктами серії Acti 9. Кожен модульний контактор ICT, призначений для монтажу на DIN-рейку, ефективно підтримує керування електричними ланцюгами в промислових, житлових і комерційних будівлях. . Призначений для контролю та керування приймальними ланцюгами 1- та 3-фазних приймачів, що споживають струм від 16 А до 100 А.

Контактори iCT доступні в двох версіях:

• контактори без ручного керування
• контактори з ручним керуванням

Конструкція контакторів iCT

1. Система замикання електричного та механічного з'єднання між контакторами u 25 А між контакторами та їх допоміжним обладнанням.

2. Велика площа для маркування контуру.

3. Ізольовані термінали IP20.

4. Індикатор стану механічного контакту.

5. Контактори з ручним керуванням мають 4-позиційний селектор на передній панелі:

- автоматичний режим роботи

- батьківський періодичний "ON"

- головна константа "ON": використовується для блокування контактора в положенні "ON" під час перевірки установки

- вимкнути

Функції

Унікальні характеристики контакторів Acti 9 iCT на DIN-рейку забезпечують повну безпеку

• Ізоляція II класу: забезпечення безпеки робочого та некваліфікованого персоналу
• Номінальний струм: 16, 20, 25, 40, 63 і 100 А
• Кількість полюсів : 1P, 2P, 3P, 4P
• Відповідність стандартам: EN 61095 та IEC 1095
• Загальний термін служби (O-C): 100 000 циклів
• Максимальна кількість перемикань операцій на день: 100
• 2 версії: стандартні контактори / ручні контактори
• Додаткове допоміжне обладнання: індикатор стану, фільтр перешкод, подвійне керування, затримка роботи

Переваги

Ефективність, на яку ви заслуговуєте

• Легкий вибір між однополюсними та чотириполюсними контакторами з широким діапазоном номінальних струмів відповідно до вимог стандартів DIN
• Задоволення повної модульної системи
• Гнучкість комбінації допоміжного обладнання з простою засувкою системи кріплення
• Працює з усіма продуктами Acti 9

Програми

Модульний контактор Acti 9 ICT — це все, що вам потрібно для ефективного та безпечного керування електричними ланцюгами в різних типах будівель.

• Моніторинг і керування електричними ланцюгами промислових, громадських і житлових будинків
• Моніторинг і керування приймальними ланцюгами одно- і трифазних приймачів зі струмом споживання до 100 А.
• З’єднання між диспетчерською та основними ланцюгами для керування ланцюгами споживачів, такими як: освітлення, опалення, жалюзі, система водопостачання, печі, невеликі двигуни, вентилятори, теплові насоси тощо.

Додаткове обладнання для встановлення

7. герметичні кришки для верхніх і нижніх затискних гвинтів:

A9A15921 - 3P, 4P 25 A

A9A15922 - 2P 40/63 A

A9A15923 - 3P, 4P 40/63 A

8. Прокладка 9 мм: A9A27062

9. жовта засувка:A9C15415

Допоміжне обладнання

2. Сигналізація iACTs:

A9C15914 - 1НО + 1НЗ

A9C15915 - 1CO

A9C15916 - 2NO

3. Подвійні входи керування iACTc:

A9C18308 - 230 В змінного струму

A9C18309 - 24 В змінного струму

4. Блоки демпферних котушок iACTp:

A9C15919 - 12...48 В змінного струму

A9C15918 - 48...127 В змінного струму

A9C15920 - 220...240 В змінного струму

5. iATEt час затримки:

A9C15419 - 24...240 В змінного струму

6. Контроль і сигналізація iACT24:

A9C15924 - 230 В змінного струму

Характеристики пристроїв допоміжного обладнання контакторів iCT

Сигналізація iACTs - цей допоміжний пристрій дозволяє контролювати основні контакти контактора та сигналізувати про їхній статус «розімкнутий» і «замкнутий».

Фільтр шумів iACTp – цей допоміжний пристрій пригнічує шум, обмежуючи перенапругу в ланцюзі керування.

Подвійне керування iACTc – використовується для керування контактором лише за допомогою імпульсного сигналу або за допомогою імпульсного чи постійного сигналу.

Керування та сигналізація iACT24 24 В постійного струму – дозволяє контролювати та сигналізувати контактор 230 В змінного струму від Multi 9 Smartlink або від ПЛК за допомогою сигналів 24 В постійного струму. Це також дозволяє контролювати тривалий сигнал.

Час затримки iATEt – цей допоміжний пристрій використовується для затримки спрацьовування контакторів iCT та імпульсних реле iTL. Залежно від проводки існує п’ять можливих типів затримки:

- 1 для реле iTL,

- 4 для контакторів iCT

Тип функції A: затримка замикання. Затримка подачі живлення на контактор.

Функція типу B: час затримки. Живлення контактора шляхом замикання кнопкових контактів. Час затримки відраховується від замикання керуючих контактів

Функція C-типу: відкладене відкриття. Живлення контактора шляхом замикання кнопкових контактів. Час затримки відраховується від розмикання контактів керування.

Тип функції: операції з фіксованою тривалістю. Робота контактора протягом заданого часу після ввімкнення.

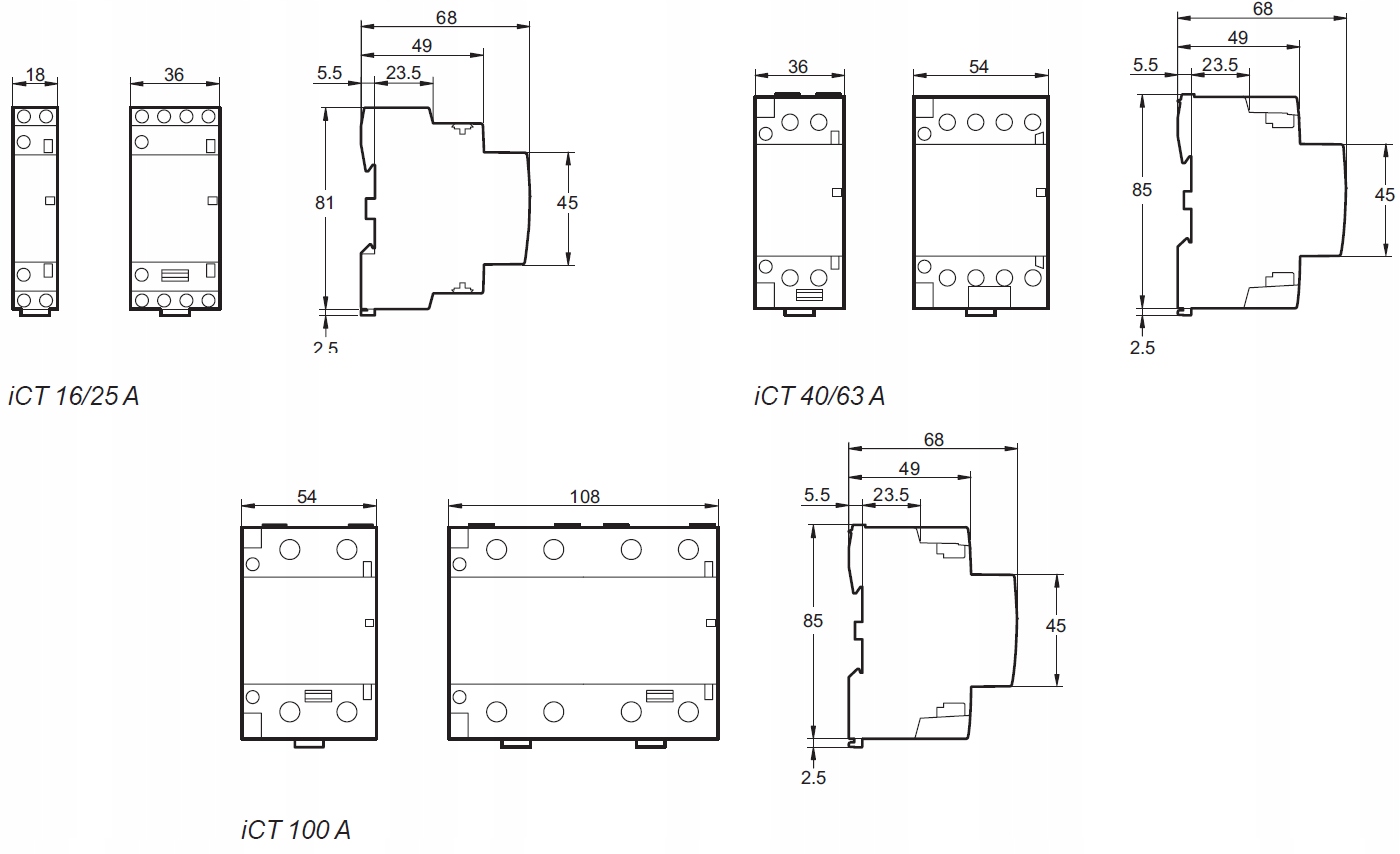

Розміри контакторів iCT

Модульне обладнання Acti 9

Модульне обладнання Acti 9 від Schneider Electric встановлює найвищі стандарти щодо безпеки електромонтажу та можливостей сигналізації та керування за допомогою систем зв’язку. Модульне обладнання Acti 9 забезпечує безпеку при обслуговуванні установки протягом усього терміну її експлуатації. Модульні апаратні системи Acti 9 розроблені для мінімізації часу простою та запобігання випадковим відключенням.

Комплектуючі для модульного обладнання

Система Acti 9 включає широкий спектр аксесуарів для модульного обладнання. Повний набір аксесуарів для модульного обладнання полегшує всі дії, включаючи втручання на місці встановлення без відключення для забезпечення безперервності електропостачання. Аксесуари для модульного обладнання включають систему замків, що легко встановлюється, з’єднувальний блок і поворотний привід із захистом IP55, який можна встановити спереду або збоку корпусу. Привідний механізм змонтований на пристрої. Кришки затискних гвинтів, які перешкоджають доступу до гвинтів. Вставні основи, які дозволяють швидко зняти або замінити вимикач, не торкаючись з’єднань. Доступні аксесуари для модульного обладнання також включають розділювачі полюсів, які зміцнюють ізоляцію між з’єднаннями, і маркери замикання.
