Monokolor 5-24V WS2811 Світлодіодна смуга-контролер

Контролер для потокових світлодіодних стрічок

✅ВЧ контролер + панель для проточної світлодіодної стрічки WS2811. Контролер можна закріпити на стіні (кріпильні шпильки або двостороння клейка стрічка - стрічка входить в комплект). Він може керувати щонайбільше 3200 мікросхемами.

✅Контролер і панель прості в установці та використанні. Під’єднайте V+ та V- від світлодіодної стрічки до джерела живлення та під’єднайте контролер до роз’єму PIN на світлодіодній стрічці.

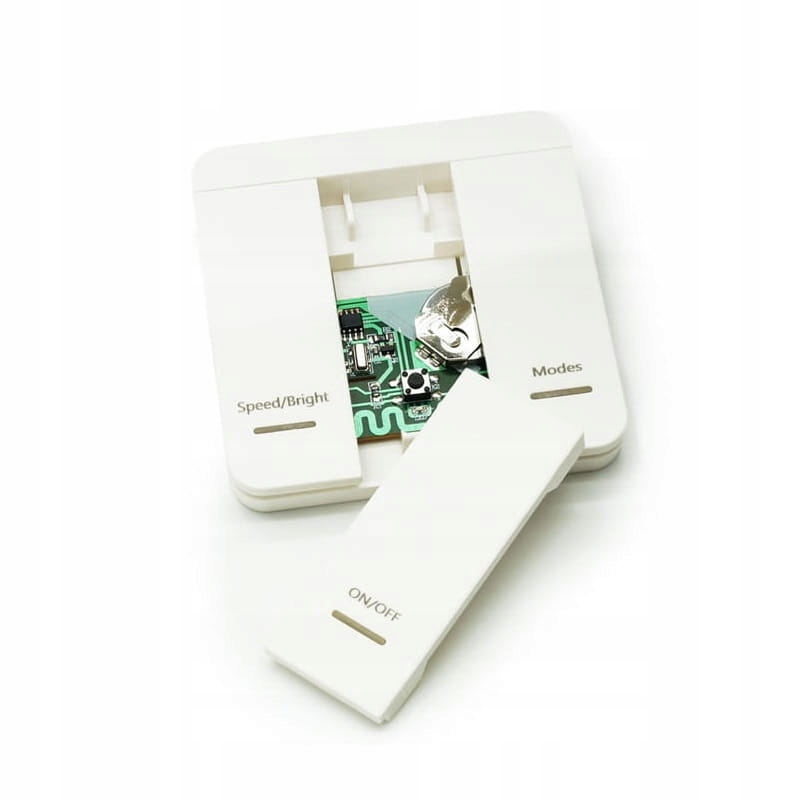

Кнопки панелі:

✅Перша кнопка - регулювання швидкості та яскравості (функція регулювання швидкості, коли світло ввімкнено, і функція регулювання яскравості, коли світло вимкнено)

Друга кнопка - увімкнути/вимкнути світло

Третя кнопка - зміна режиму ефекту

Заводський режим - одночасне натискання кнопок 1 і 3 під час увімкненого індикатора відновить заводські налаштування за замовчуванням

Налаштування точок контролера:

✅Коли світло вимкнено, натисніть і утримуйте кнопку «Режими» протягом 5 секунд, щоб увійти в меню налаштування точок. Кнопка «Швидкість/Яскравість» призначена для додавання балів, а кнопка «Режими» — для віднімання балів. Натисніть і утримуйте , щоб швидко налаштувати, після налаштування натисніть кнопку «ON/OFF», щоб зберегти та вийти.

✅Заводське значення за замовчуванням становить 80 IC,і максимум можна встановити на 3200 IC.

✅Якщо декілька контролерів використовуються одночасно, і ми не хочемо, щоб їхні перемикачі заважали один з одним,контролеру необхідно вивчити відповідні перемикачі.

✅Кодування:

1. Спочатку відключаємо живлення від контролера, тобто відключаємо живлення від блоку живлення, і контролер і світлодіодна стрічка вимкнуться.

2. Натисніть і утримуйте кнопку «Режими», потім підключіть живлення до контролера, і світлодіодна стрічка швидко спалахне тричі, щоб успішно розпізнати код.

Наразі контролером можна керувати лише закодованими перемикачами. Один контролер може розпізнати шість перемикачів.

Якщо ви хочете очистити код і відновити керування всіма пультами.

✅Декодування:

1. Спочатку відключаємо живлення від контролера, тобто відключаємо живлення від блоку живлення, і контролер і світлодіодна стрічка вимкнуться.

2. Натисніть і утримуйте кнопку «Швидкість/Яскравість», потім підключіть живлення до контролера, і світлодіодна стрічка блимне три рази повільно, і всі перемикачі будуть відновлені до нормального стану коду.

Для «одиночного відкритого вимикача» доступна лише функція кодування навчання, і контролер не можна очистити.

✅Метод налаштування «один канал потоку води(1 мікросхема) IC, розділена на 3 канали)" або "єдиний потік води (одна IC)":

✅один потік води (один IC): максимум може контролювати 3200 ICs 400 метрів, ефект потоку води не такий м’який (заводське налаштування потоку води для однієї IC).

✅один канал потоку води (одна IC є розділений на 3 канали): максимум, що може контролювати 3200 каналів або 1066 мікросхем (одна мікросхема три канали), становить 133 метри, а ефект проточної води дуже делікатний і м’який (потрібно налаштувати порядок каналів RGB).

✅Одна мікросхема = 15 світлодіодів = 3 канали

Один канал = 5 діодів = 1/3 мікросхеми

Спосіб налаштування:

✅Коли світло увімкнено, натисніть і утримуйте кнопку «Режими» протягом 10 секунд, доки світлодіодна стрічка не блимне двічі, щоб увійти в меню налаштування послідовності каналів. У цей час натисніть «Швидкість/Яскравість», щоб відрегулювати послідовність каналів, і 12 точок на світлодіодній смузі покажуть ефект єдиного потоку води. Якщо канал налаштовано правильно, світлодіоди будуть текти послідовно від першої точки до 12-ї точки, якщо канал не налаштований належним чином, світлодіоди перетинатимуться та течуть нерівномірно. Після налаштування правильної послідовності каналів натисніть кнопку "ON/OFF", щоб зберегти та вийти.

✅Загалом є 7 послідовностей, а саме:

✅1. один канал інтегральної схеми,2. RGB, 3. RBG, 4. GRB, 5. GBR, 6. BRG, 7. BGR правильну послідовність каналів потрібно налаштувати для належної роботи.
