Рейка монтажна PV з алюмінію розміром 40х40мм 7 шт. по довжині 2,40 м

Рейка для монтажу PV, довжина 2400 мм

Параметри продукту:

• Розміри / поперечний переріз: 40 x 40 мм
• Товщина стінки: 1,2/1,4 мм
• Довжина: 2250 мм (± 5 мм)
• Виготовлений з алюмінієвого сплаву 6060, T6
• Верхній канал для ключа M8 - квадратний
• Нижній канал для шестигранного шуруп М10х20 мм або М10х25мм
• Вага: 0,810 кг/м
• Профіль абсолютно новий.

Пропозиція діє при купівлі 7 шт. по довжині 2,40 м.

Алюмінієва монтажна рейка PV, розміри 40x40 мм, довжина 2,40 м

Рейка виготовлена з високоякісного алюмінію марки 6060. Матеріал стійкий до погодних умов, тому прослужить багато років і з нею нічого не станеться як технічно, так і естетично.

Рейка призначена для монтажу фотоелектричних панелей

• на похилому даху
• на плоскому даху за системою кріплення трикутників
• на землі за допомогою системи кріплення трикутників.

Рейка адаптована для кріплення фотоелектричних панелей за допомогою середніх і кінцевих затискачів.

Затискачі прикріплюються до верхньої направляючої рейки за допомогою гвинтів M8 Allen і ковзних шпонок M8 (квадратних).

Нижній канал дозволяє кріпити профіль на: монтажні адаптери для дворізьбових гвинтів, кріплення на даху, кронштейни або інші елементи кріплення.

Збірка виконується за допомогою гвинтів М10 (з шестигранною головкою) і гайки з фланцем М10.

Приклади використання:

У нашому магазині ви знайдете всі необхідні елементи для встановлення фотоелектричних панелей як на скатному, плоскому даху, так і на землі.

Конструкційні елементи, необхідні для кріплення фотоелектричних панелей:

• Монтажна шина 40x40 мм
• Гвинт M10x200/m10x250, гачок S або Vario
• Профільний з’єднувач
• Кінцевий затискач
• Середній затискач
• Шестигранний гвинт M10x20
• Фланцева гайка M10
• Гвинт з шестигранником M8x25
• Квадратна гайка M8

Використання продукту:

Встановлення фотоелектричних панелей вимагає використання ряду ретельно підібраних будівельних елементів.

Кріпильні елементи для фотоелектричних панелей відрізняються залежно від типу покрівлі та використовуваного на ній покриття.

Продукт, доступний у пропозиції, можна використовувати в таких структурах:

Нижче ви знайдете перелік компонентів, які необхідно виконати під час складання представлених конструкцій.

Всі компоненти монтажних систем є в інших наших пропозиціях.

1. Конструкція плоскої покрівлі - горизонтальна / вертикальна

Монтажна конструкція, що дозволяє монтувати фотоелектричні панелі на плоский дах - горизонтально або вертикально.

Щоб установка була повністюефективною, фотоелектричні панелі потрібно встановити під кутом, який для польських умов становить приблизно 30° до горизонталі.

Для плоских дахів необхідно зробити додаткову несучу конструкцію, яка забезпечує відповідний кут нахилу панелей по відношенню до кута падіння сонячних променів і забезпечує належну міцність і жорсткість панелей.

Компоненти системи складання:

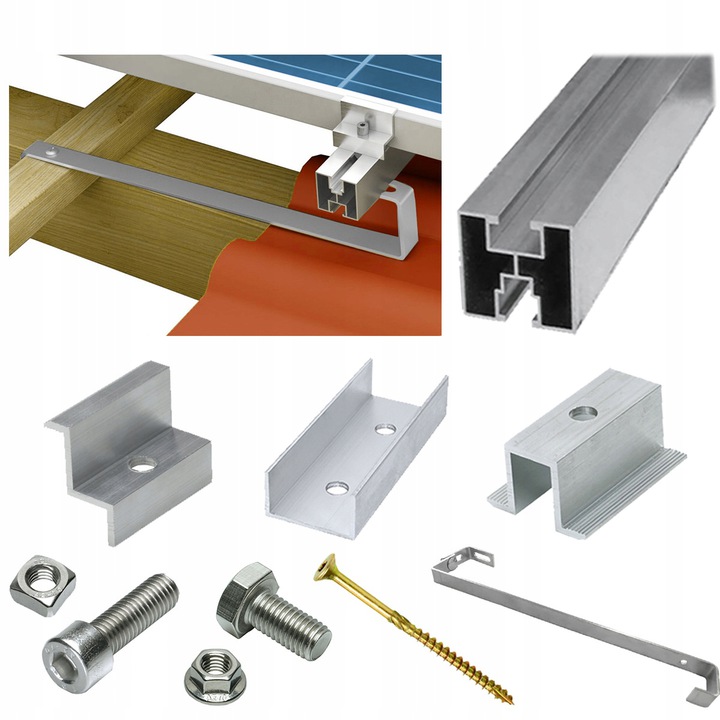

• ECOA01 - Затискач / кінцевий затискач
• ECOA02 - Затискач / середній затискач
• ECOA03 - Гвинт з шестигранником M8x25
• ECOA04 - Квадратний ковзний ключ M8 (гайка)
• ECOA05 - Монтажний трикутник - маленькі трикутники - горизонтально
• ECOA19 - Монтажний трикутник - великі трикутники - вертикальні
• ECOA06 / ECOA17 - Монтажна шина, профіль 40x40
• ECOA07 - Шестигранний гвинт M10x20
• ECOA08 - Фланцева гайка M10
• ECOA09 - З'єднувач профілю та рейки

2. Конструкція скатного даху - керамічна черепиця

Монтажна конструкція, що дозволяє встановити фотоелектричні панелі на похилому даху, покритому керамічною черепицею

Під час встановлення фотоелектричних панелей на похилому даху з міркувань безпеки неможливо встановити фотоелектричні модулі під кутом, відмінним від фактичного нахилу даху.

Якщо клітини встановлюються на даху, покритому керамічною черепицею, необхідно використовувати додатковий елемент – S-подібний кронштейн, який кріпиться до крокв даху.

Монтажні профілі прикручуються до гаків, до яких кріпляться фотоелектричні панелі.

Компоненти системи складання:

• ECOA01 - Затискач / кінцевий затискач
• ECOA02 - Затискач / середній затискач
• ECOA03 - Гвинт з шестигранником M8x25
• ECOA04 - Квадратний ковзний ключ M8 (гайка)
• ECOA06 / ECOA17 - Монтажна рейка, профіль 40x40
• ECOA07 - Шестигранний гвинт M10x20
• ECOA08 - Фланцева гайка M10
• ECOA09 - З'єднувач для профілів, монтажних рейок
• ECOA10 - S-подібна регульована ручка
• ECOA11 - Шуруп 6x80

3. Похила конструкція даху -

металочерепиця, бітумна черепиця

Монтажна конструкція, що дозволяє кріпити фотоелектричні панелі до похилого даху, покритого бітумною черепицею або металевою черепицею.

Під час встановлення фотоелектричних панелей на похилому даху з міркувань безпеки неможливо встановити фотоелектричні модулі під кутом, відмінним від фактичного нахилу даху.

Конструкція для фотоелектричних панелей монтується на даху, покритому нею, за допомогою дворізьбових гвинтів і адаптерів.

Черепиця є найпоширенішим покриттям даху в Польщі.

Компоненти системи складання:

• ECOA01 - Затискач / кінцевий затискач
• ECOA02 - Затискач / середній затискач
• ECOA03 - Гвинт з шестигранником M8x25
• ECOA04 - Квадратний ковзний ключ M8 (гайка)
• ECOA06 / ECOA17 - Монтажна рейка, профіль 40x40
• ECOA07 - Шестигранний гвинт M10x20
• ECOA08 - Фланцева гайка M10
• ECOA09 - З'єднувач для профілів, монтажних рейок
• ECOA12/13/14 - Подвійний різьбовий гвинт M10
• ECOA15 - Гвинтовий адаптер з подвійною різьбою

4. Конструкція скатної покрівлі - металевий лист, скріплений стоячим фальцем

Монтажна конструкція, що дозволяє встановлювати фотоелектричні панелі на похилий дах, покритий листовим фальцем.

Під час встановлення фотоелектричних панелей на похилому даху з міркувань безпеки неможливо встановити фотоелектричні модулі під кутом, відмінним від фактичного нахилу даху.

Система монтажу фотоелектричних панелей на даху з металевим листом, встановленим на фальці, прикріпленим безпосередньо до даху.

Додатковим конструкційним елементом у цій системі є так званий підшипник.

Компоненти системи складання:

• ECOA01 - Затискач / кінцевий затискач
• ECOA02 - Затискач / середній затискач
• ECOA03 - Гвинт з шестигранником M8x25
• ECOA04 - Квадратний ковзний ключ M8 (гайка)
• ECOA06 / ECOA17 - Монтажна рейка, профіль 40x40
• ECOA07 - Шестигранний гвинт M10x20
• ECOA08 - Фланцева гайка M10
• ECOA09 - З'єднувач для профілів, монтажних рейок
• ECOA16 - Тримач шва

5. Конструкція похилого даху - однотонна черепиця

Монтажна конструкція, що дозволяє встановлювати фотоелектричні панелі на похилий дах, покритий металевим листом, закріпленим на керамічній черепиці.

Під час встановлення фотоелектричних панелей на похилому даху з міркувань безпеки неможливо встановити фотоелектричні модулі під кутом, відмінним від фактичного нахилу даху.

При монтажі комірок на даху, покритому короповою черепицею, до крокв даху кріпиться додатковий елемент, так званий тримач коропового вудилища.

Компоненти системи складання:

• ECOA01 - Затискач / кінцевий затискач
• ECOA02 - Затискач / середній затискач
• ECOA03 - Гвинт з шестигранником M8x25
• ECOA04 - Квадратний ковзний ключ M8 (гайка)
• ECOA06 / ECOA17 - Монтажна рейка, профіль 40x40
• ECOA07 - Шестигранний гвинт M10x20
• ECOA08 - Фланцева гайка M10
• ECOA09 - З'єднувач для профілів, монтажних рейок
• ECOA18 - Тримач коропового вудилища

Onetric - прості та перевірені структурні системи PV

Ми проектуємо та виготовляємо сучасні фотоелектричні конструкції для будівництва мікроустановок та фотоелектричних станцій.

Завдяки інноваційному підходу до дизайну та досвіду наших інженерів. Ми завоювали довіру трьох дистриб’юторів і встановили понад 500 установок Onetric.

Наша мета — створити довговічні та безпечні конструкції для фотоелектричних панелей, які пройшли суворі випробування у великих дослідницьких установах. У процесі виробництва ми використовуємо найміцнішу сировину, стійку до корозії та складних умов навколишнього середовища.

Onetric спеціалізується на створенні монтажних елементів для систем кріплення фотоелектричних панелей на землі та дахах.

Наша пропозиція включає, серед іншого: монтажні профілі, гвинти та гайки, адаптери, з’єднувачі, гаки для даху, монтажні кронштейни, кінцеві та середні затискачі, алюмінієві кутники, трапецієподібні мости та монтажні трикутники.

Onetric - Типи фотоелектричних структур:

• Похилий дах: черепиця, металочерепиця, трапецієподібні листи, фальцеві листи
• Плоский дах: інвазивний, баластний, мембранний
• Грунт: одноопорний, подвійний
• Навіс для автомобіля: двопосадковий

Якість продукції Onetric:

Onetric розробляються з акцентом на функціональності та довговічності. Ми використовуємо матеріали найвищої якості, такі як алюміній і нержавіюча сталь, щоб забезпечити стійкість до корозії та погодних умов.

Наші рішення сумісні з багатьма типами фотоелектричних панелей і типами дахів. Інновації є основою нашого виробничого підходу, який дозволяє нам запроваджувати продукти, які полегшують установку та підвищують енергоефективність установки.

Правильно підібрані елементи конструкції мають вирішальне значення для ефективного та безпечного встановлення сонячних панелей на різних типах дахів.

Переваги Onetric Design:

• Швидкий і простий монтаж
• Стійкі до корозії конструкції
• Індивідуальний підхід до кожної системи
• Постійний розвиток, що підтримується останніми дослідженнями
• Безпека фотоелектричних установок
