Професійний локатор кабелів, проводів і труб Mastech MS6818.

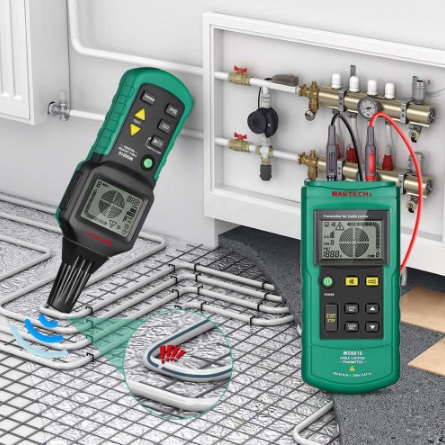

Пристрій Mastech MS6818 ідеально підходить для пошуку кабелів у стінах, підлозі та під землею. Завдяки цьому ви можете швидко знайти запобіжники (вимикачі) і призначити їх певним ланцюгам. За допомогою локатора MS6818 ви можете легко виявити пошкодження (обриви, короткі замикання) у вбудованих кабелях, наприклад, системи теплої підлоги. Він також легко виявляє дроти та труби під напругою.

У набір входять передавач і приймач

Передавач

• Джерело живлення 6 x 1,5 В AAA
• Розміри 190 x 89 x 42,5 мм
• РК-екран із підсвічуванням так

Приймач

• Джерело живлення 1 x 9 В
• Розміри 241,5 x 78 x 38,5 мм
• РК-екран із підсвічуванням так

Пропонований генератор-локатор - це професійний інструмент, який дозволяє:

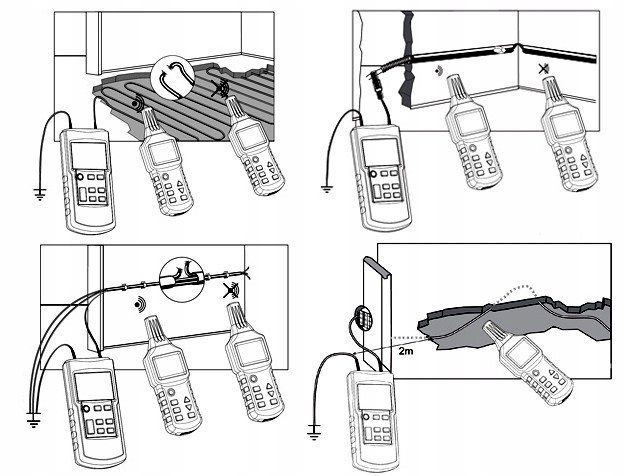

- знаходити та відстежувати маршрут кабелів - можна відстежувати маршрут кабелю в стінах, під штукатуркою, під підлогою , під землею , розташування електричних коробок, призначення запобіжників тощо.

- визначення та трасування траси труб - як металевих, так і пластикових (після вставлення всередину провідника, напр. натискна пружина)

- виявлення обривів і коротких замикань в кабелях

- виявлення засмічених місць в трубах

- виявлення обривів проводів під напругою

- виявлення напруги в проводах

- вимірювання змінної та постійної напруги в досліджуваних проводах в діапазоні 12-400В,

Випробування та вимірювання проводяться однополярним методом (випробовувані ланцюги відключені від напруги):

Пристрій складається з двох частин: передавача-тоногенератора (передавача) і приймально-детекторного наконечника (приймача). Ми підключаємо тон-генератор до відстежуваного проводу (труби) з одного боку, і приймач виявляє шуканий провід (трубу, електричну точку, запобіжник тощо), місце короткого замикання, обриву тощо. На дисплеях відображаються такі параметри, як потужність згенерованого сигналу, статус передачі, код передачі, поточна чутливість і режим прийнятого сигналу, попередження про наявність напруги, значення виміряної напруги. Локатор також має звуковий сигнал, який повідомляє про виявлення тестованого кабелю.

І передавач, і приймач мають функцію ліхтарика (білі світлодіоди), щоб полегшити роботу в темних місцях.

Увага! Більшість вимірювань виконується в неактивній електричній мережі, але деякі виконуються в мережі під напругою. Перед використанням приладу уважно прочитайте інструкцію з експлуатації

Глибина розташування: 0-2,5м в залежності від матеріалу та обраного способу

Частота генерованого вихідного сигналу: 125 кГц

Діапазон вимірюваних напруг: DC 12~400V ±2.5%, AC 12~400V (50~60Hz) ±2.5%

Напруга живлення: генератор: 9V 6F22, локатор: 9V 6xR3 (батарейки включені)

Розміри генератора (довжина/ширина/висота): 190/89/42,5 мм

Розміри локатора (довжина/ширина/висота): 241,5/ 78/ 38,5 мм

Вага: генератор приблизно 420 г, локатор приблизно 320 г

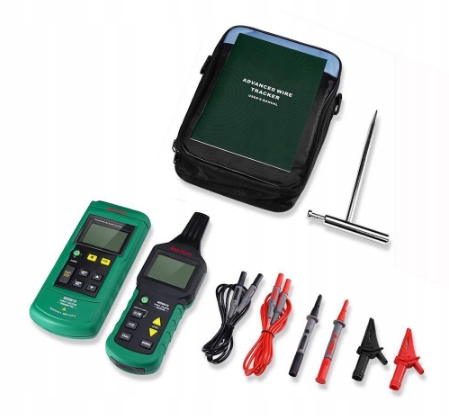

Набір включає генератор-передавач, локатор-приймач, чохол на ремінь, батареї 9V-6F22 і 6xR3, набір тестових проводів та інструкцію з експлуатації.
